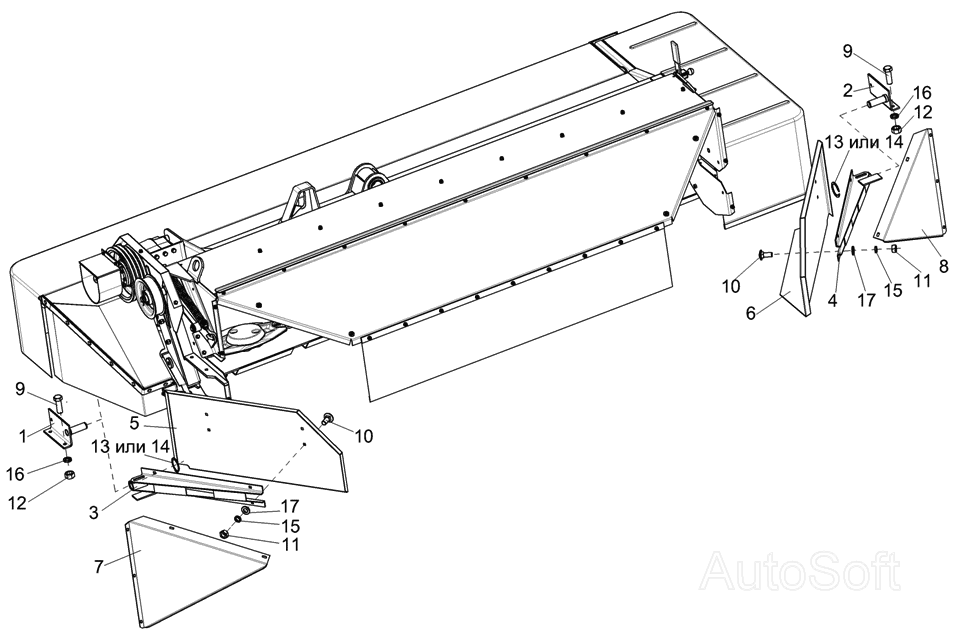

Установка сменных щитков (секция боковая правая) КПР-9 Полесье-СН-90. Каталог 2006г.

Гидроцилиндры косилки КПР-9 Полесье-СН-90 Установка сменных щитков (секция боковая левая) КПР-9 Полесье-СН-90

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кронштейн

Заводской номер: КПР 9227000 Количество на модель: 1
КПР 9227000
1

Номер детали на чертеже:

Кронштейн

Заводской номер: КПР 9227000-01 Количество на модель: 1
КПР 9227000-01
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: КПР 9227010 Количество на модель: 1
КПР 9227010
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: КПР 9227010-01 Количество на модель: 1
КПР 9227010-01
1
3

Номер детали на чертеже:

3

Рамка

Заводской номер: КПР 9227020 Количество на модель: 1
КПР 9227020
1
4

Номер детали на чертеже:

4

Рамка

Заводской номер: КПР 9227020-01 Количество на модель: 1
КПР 9227020-01
1
5

Номер детали на чертеже:

5

Щиток

Заводской номер: КПР 9200418 Количество на модель: 1
КПР 9200418
1
6

Номер детали на чертеже:

6

Щиток

Заводской номер: КПР 9200418-01 Количество на модель: 1
КПР 9200418-01
1
7

Номер детали на чертеже:

7

Щиток

Заводской номер: КПР 9200419 Количество на модель: 1
КПР 9200419
1
8

Номер детали на чертеже:

8

Щиток

Заводской номер: КПР 9200419-01 Количество на модель: 1
КПР 9200419-01
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: М12-6ех35-7796 Количество на модель: 4
М12-6ех35-7796
4
10

Номер детали на чертеже:

10

Болт

Заводской номер: М10-6ех20-7802 Количество на модель: 8
М10-6ех20-7802
8
11

Номер детали на чертеже:

11

Гайка

Заводской номер: М10-6G-5915 Количество на модель: 8
М10-6G-5915
8
12

Номер детали на чертеже:

12

Гайка

Заводской номер: М12-6G-5915 Количество на модель: 4
М12-6G-5915
4
13

Номер детали на чертеже:

13

Кольцо

Заводской номер: В30-13940 Количество на модель: 2
В30-13940
2
14

Номер детали на чертеже:

14

Кольцо

Заводской номер: В30-13942 Количество на модель: 2
В30-13942
2
15

Номер детали на чертеже:

15

Шайба

Заводской номер: 10Т 65Г-6402 Количество на модель: 8
10Т 65Г-6402
8
16

Номер детали на чертеже:

16

Шайба

Заводской номер: 12Т 65Г-6402 Количество на модель: 4
12Т 65Г-6402
4
17

Номер детали на чертеже:

17

Шайба

Заводской номер: С.10.01-11371 Количество на модель: 8
С.10.01-11371
8
