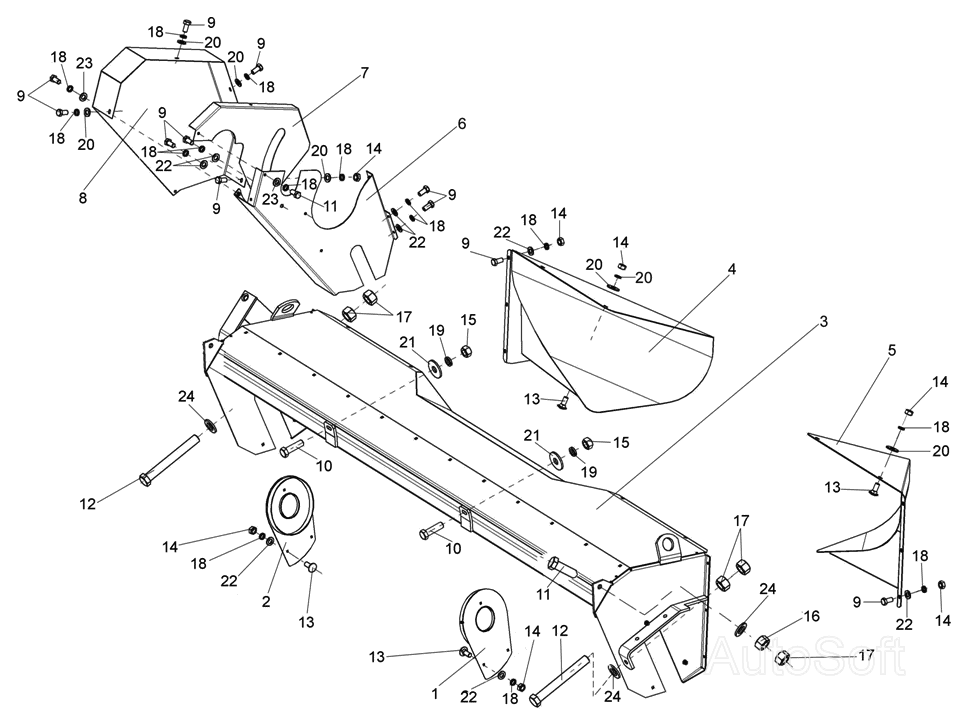

Установка каркаса КПР-1-9305000 КПР-9 Полесье-СН-90. Каталог 2006г.

Установка коромысла КПР-1-9304000 и рамы КПР-1-9308000 КПР-9 Полесье-СН-90 Установка деки и порога центральной секции КПР-9 Полесье-СН-90

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Щиток

Заводской номер: КПР-1-9300030А Количество на модель: 1
КПР-1-9300030А
1
2

Номер детали на чертеже:

2

Щиток

Заводской номер: КПР-1-9300030А-01 Количество на модель: 1
КПР-1-9300030А-01
1
3

Номер детали на чертеже:

3

Каркас

Заводской номер: КПР-1-9305000 Количество на модель: 1
КПР-1-9305000
1
4

Номер детали на чертеже:

4

Валкообразователь

Заводской номер: КПР-1-9313000 Количество на модель: 1
КПР-1-9313000
1
5

Номер детали на чертеже:

5

Валкообразователь

Заводской номер: КПР-1-9313000-01 Количество на модель: 1
КПР-1-9313000-01
1
6

Номер детали на чертеже:

6

Стенка

Заводской номер: КПР-1-9321000 Количество на модель: 1
КПР-1-9321000
1
7

Номер детали на чертеже:

7

Щиток

Заводской номер: КПР-1-9322000 Количество на модель: 1
КПР-1-9322000
1
8

Номер детали на чертеже:

8

Щиток

Заводской номер: КПР-1-9300405 Количество на модель: 1
КПР-1-9300405
1
9

Номер детали на чертеже:

9

Болт

Заводской номер: М8-6ех16-7796 Количество на модель: 67
М8-6ех16-7796
67
10

Номер детали на чертеже:

10

Болт

Заводской номер: М12-6ех40-7796 Количество на модель: 6
М12-6ех40-7796
6
11

Номер детали на чертеже:

11

Болт

Заводской номер: М16-6ех45-7796 Количество на модель: 2
М16-6ех45-7796
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: М16-6ех130-7796 Количество на модель: 2
М16-6ех130-7796
2
13

Номер детали на чертеже:

13

Болт

Заводской номер: М8-6ех20-7802 Количество на модель: 53
М8-6ех20-7802
53
14

Номер детали на чертеже:

14

Гайка

Заводской номер: М8-6G-5915 Количество на модель: 78
М8-6G-5915
78
15

Номер детали на чертеже:

15

Гайка

Заводской номер: М12-6G-5915 Количество на модель: 31
М12-6G-5915
31
16

Номер детали на чертеже:

16

Гайка

Заводской номер: М16-6G.05-2526 Количество на модель: 10
М16-6G.05-2526
10
17

Номер детали на чертеже:

17

Гайка

Заводской номер: М16-6G-5915 Количество на модель: 16
М16-6G-5915
16
18

Номер детали на чертеже:

18

Шайба

Заводской номер: 8Т 65Г-6402 Количество на модель: 127
8Т 65Г-6402
127
19

Номер детали на чертеже:

19

Шайба

Заводской номер: 12Т 65Г-6402 Количество на модель: 15
12Т 65Г-6402
15
20

Номер детали на чертеже:

20

Шайба

Заводской номер: А.8.01-6958 Количество на модель: 7
А.8.01-6958
7
21

Номер детали на чертеже:

21

Шайба

Заводской номер: А.12.01-6958 Количество на модель: 6
А.12.01-6958
6
22

Номер детали на чертеже:

22

Шайба

Заводской номер: С.8.01-11371 Количество на модель: 60
С.8.01-11371
60
23

Номер детали на чертеже:

23

Шайба

Заводской номер: С.10.01-11371 Количество на модель: 18
С.10.01-11371
18
24

Номер детали на чертеже:

24

Шайба

Заводской номер: С.16.01-11371 Количество на модель: 7
С.16.01-11371
7
