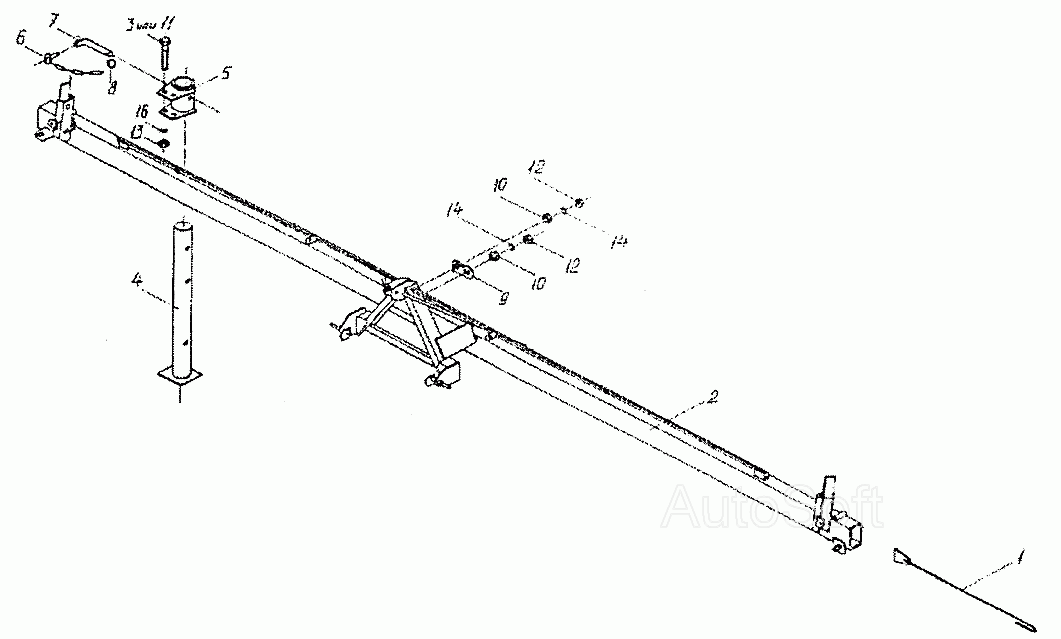

Рама (СТВ0101000) СТВ-12. Каталог 2005г.

Опора и привод высевающего аппарата (СТВ01020000) СТВ-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Стойка

Заводской номер: СТВ0110150 Количество на модель: 1
СТВ0110150
1
1

Номер детали на чертеже:

1

Чистик

Заводской номер: СТВ0100020 Количество на модель: 1
СТВ0100020
1
2

Номер детали на чертеже:

2

Рама

Заводской номер: СТВ0101000 Количество на модель: 1
СТВ0101000
1
3

Номер детали на чертеже:

3

Болт

Заводской номер: СТВ0105590-05 Количество на модель: 2
СТВ0105590-05
2
4

Номер детали на чертеже:

4

Стойка

Заводской номер: СТВ0110160 Количество на модель: 1
СТВ0110160
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: СТВ0110170 Количество на модель: 1
СТВ0110170
1
6

Номер детали на чертеже:

6

Чека

Заводской номер: А.61.05.100 Количество на модель: 1
А.61.05.100
1
7

Номер детали на чертеже:

7

Фиксатор

Заводской номер: СТВ0110601 Количество на модель: 1
СТВ0110601
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: А.61.003.002 Количество на модель: 1
А.61.003.002
1
9

Номер детали на чертеже:

9

Планка

Заводской номер: Н.110.201 Количество на модель: 1
Н.110.201
1
10

Номер детали на чертеже:

10

Эксцентрик

Заводской номер: Н.110.622 Количество на модель: 2
Н.110.622
2
11

Номер детали на чертеже:

11

Болт М16-6gх160-7796

Заводской номер: [Болт М16-6gх160-7796] Количество на модель: 2
[Болт М16-6gх160-7796]
2
12

Номер детали на чертеже:

12

Гайка М12-6g-5915

Заводской номер: [Гайка М12-6g-5915] Количество на модель: 2
[Гайка М12-6g-5915]
2
13

Номер детали на чертеже:

13

Гайка М16-6g-5915

Заводской номер: [Гайка М16-6g-5915] Количество на модель: 2
[Гайка М16-6g-5915]
2
14

Номер детали на чертеже:

14

Шайба 12Т.65Г-6402

Заводской номер: [Шайба 12Т.65Г-6402] Количество на модель: 2
[Шайба 12Т.65Г-6402]
2
16

Номер детали на чертеже:

16

Шайба 16.65Г-6402

Заводской номер: [Шайба 16.65Г-6402] Количество на модель: 2
[Шайба 16.65Г-6402]
2
