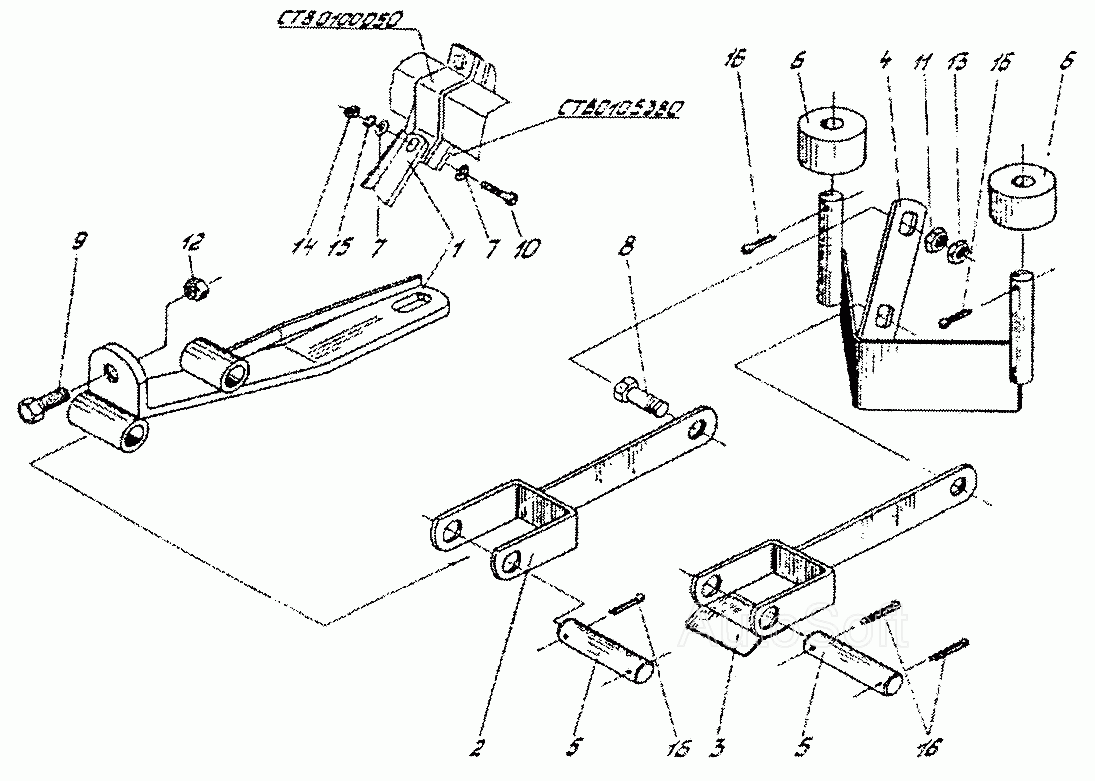

Комкоотвод (СТВ0105090) СТВ-12. Каталог 2005г.

Механизм параллелограмма (СТВ0105380) СТВ-12 Бункер (СТВ0105290) СТВ-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Комкоотвод

Заводской номер: СТВ0105090 Количество на модель: 1
СТВ0105090
1
1

Номер детали на чертеже:

1

Рычаг

Заводской номер: СТВ0105100 Количество на модель: 1
СТВ0105100
1
2

Номер детали на чертеже:

2

Тяга

Заводской номер: СТВ0105110 Количество на модель: 1
СТВ0105110
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: СТВ0105110-01 Количество на модель: 1
СТВ0105110-01
1
4

Номер детали на чертеже:

4

Комкоотвод

Заводской номер: СТВ0105120 Количество на модель: 1
СТВ0105120
1
5

Номер детали на чертеже:

5

Ось

Заводской номер: СТВ0105631 Количество на модель: 2
СТВ0105631
2
6

Номер детали на чертеже:

6

Груз

Заводской номер: СТВ0105632 Количество на модель: 2
СТВ0105632
2
7

Номер детали на чертеже:

7

Шайба специальная

Заводской номер: КУЖ0201422 Количество на модель: 2
КУЖ0201422
2
8

Номер детали на чертеже:

8

Болт М10-6gх30-7796

Заводской номер: [Болт М10-6gх30-7796] Количество на модель: 2
[Болт М10-6gх30-7796]
2
9

Номер детали на чертеже:

9

Болт М12-6gх30-7796

Заводской номер: [Болт М12-6gх30-7796] Количество на модель: 1
[Болт М12-6gх30-7796]
1
10

Номер детали на чертеже:

10

Болт М16х1,5-6gх60-7796

Заводской номер: [Болт М16х1,5-6gх60-7796] Количество на модель: 1
[Болт М16х1,5-6gх60-7796]
1
11

Номер детали на чертеже:

11

Гайка М10-6g-5915

Заводской номер: [Гайка М10-6g-5915] Количество на модель: 2
[Гайка М10-6g-5915]
2
12

Номер детали на чертеже:

12

Гайка М12-6g-5915

Заводской номер: [Гайка М12-6g-5915] Количество на модель: 1
[Гайка М12-6g-5915]
1
13

Номер детали на чертеже:

13

Гайка М10-6g-5916

Заводской номер: [Гайка М10-6g-5916] Количество на модель: 2
[Гайка М10-6g-5916]
2
14

Номер детали на чертеже:

14

Гайка М16х1,5-6g-5916

Заводской номер: [Гайка М16х1,5-6g-5916] Количество на модель: 1
[Гайка М16х1,5-6g-5916]
1
15

Номер детали на чертеже:

15

Шайба 16.65Г-6402

Заводской номер: [Шайба 16.65Г-6402] Количество на модель: 1
[Шайба 16.65Г-6402]
1
16

Номер детали на чертеже:

16

Шплинт 3,2х32-397

Заводской номер: [Шплинт 3,2х32-397] Количество на модель: 6
[Шплинт 3,2х32-397]
6
