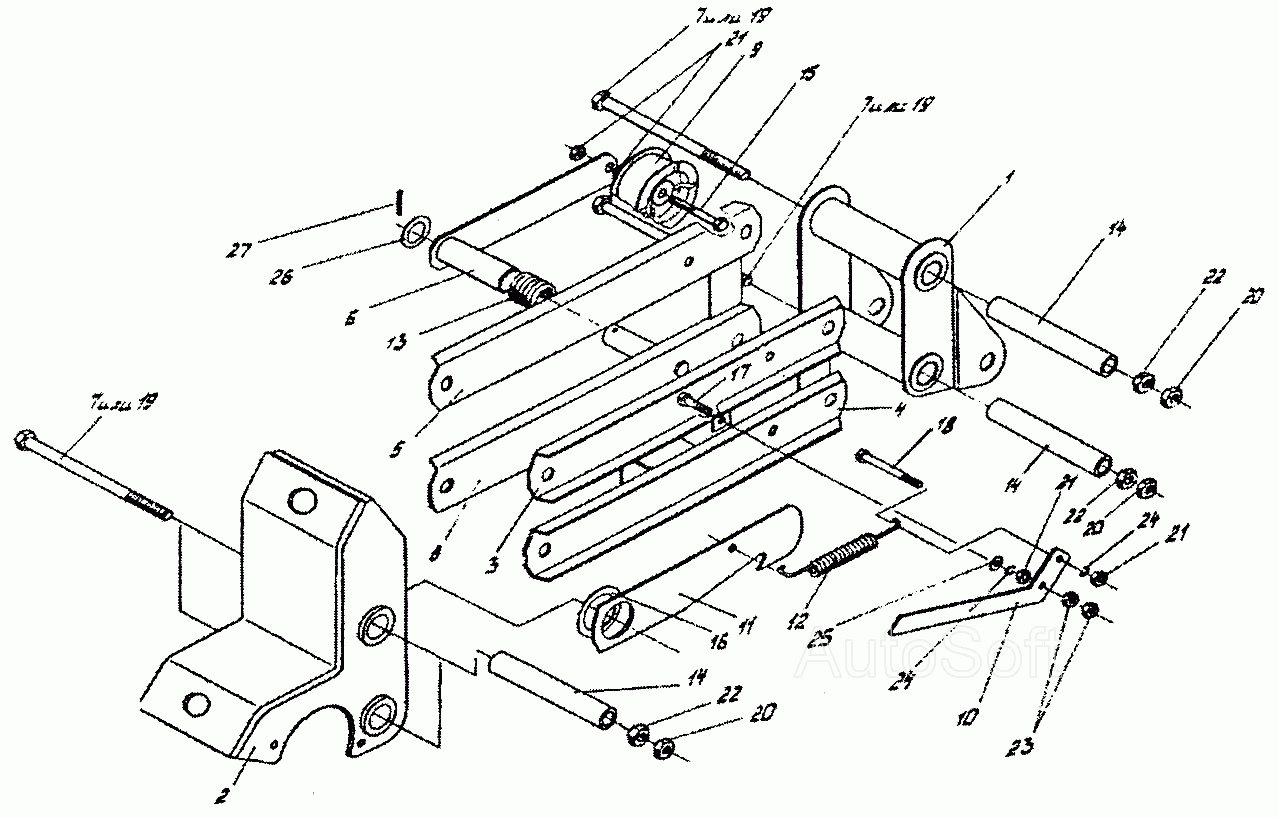

Механизм параллелограмма (СТВ0105380) СТВ-12. Каталог 2005г.

Корпус (СТВ0105170) СТВ-12 Комкоотвод (СТВ0105090) СТВ-12

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Механизм параллелограмма

Заводской номер: СТВ0105380 Количество на модель: 1
СТВ0105380
1
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: СТВ0105220 Количество на модель: 1
СТВ0105220
1
2

Номер детали на чертеже:

2

Опора

Заводской номер: СТВ0105270 Количество на модель: 1
СТВ0105270
1
3

Номер детали на чертеже:

3

Планка

Заводской номер: СТВ0105350 Количество на модель: 1
СТВ0105350
1
4

Номер детали на чертеже:

4

Планка

Заводской номер: СТВ0105360 Количество на модель: 1
СТВ0105360
1
5

Номер детали на чертеже:

5

Планка

Заводской номер: СТВ0105370 Количество на модель: 1
СТВ0105370
1
6

Номер детали на чертеже:

6

Рычаг

Заводской номер: СТВ0105380А Количество на модель: 1
СТВ0105380А
1
7

Номер детали на чертеже:

7

Болт

Заводской номер: СТВ0105590-01 Количество на модель: 4
СТВ0105590-01
4
8

Номер детали на чертеже:

8

Планка

Заводской номер: СТВ0105720 Количество на модель: 1
СТВ0105720
1
9

Номер детали на чертеже:

9

Ролик

Заводской номер: СТВ0105002 Количество на модель: 1
СТВ0105002
1
10

Номер детали на чертеже:

10

Рычаг

Заводской номер: СТВ0105409 Количество на модель: 1
СТВ0105409
1
11

Номер детали на чертеже:

11

Захват

Заводской номер: СТВ0105512 Количество на модель: 1
СТВ0105512
1
12

Номер детали на чертеже:

12

Пружина

Заводской номер: СТВ0105615 Количество на модель: 1
СТВ0105615
1
13

Номер детали на чертеже:

13

Пружина

Заводской номер: СТВ0105616 Количество на модель: 1
СТВ0105616
1
14

Номер детали на чертеже:

14

Втулка

Заводской номер: СТВ0105617 Количество на модель: 4
СТВ0105617
4
15

Номер детали на чертеже:

15

Болт

Заводской номер: СТВ0105655 Количество на модель: 1
СТВ0105655
1
16

Номер детали на чертеже:

16

Втулка

Заводской номер: СТВ0105818 Количество на модель: 1
СТВ0105818
1
17

Номер детали на чертеже:

17

Болт М8-6gх30-7796

Заводской номер: [Болт М8-6gх30-7796] Количество на модель: 1
[Болт М8-6gх30-7796]
1
18

Номер детали на чертеже:

18

Болт М8-6gх60-7796

Заводской номер: [Болт М8-6gх60-7796] Количество на модель: 1
[Болт М8-6gх60-7796]
1
19

Номер детали на чертеже:

19

Болт М12х1,25-6gх145-7796

Заводской номер: [Болт М12х1,25-6gх145-7796] Количество на модель: 4
[Болт М12х1,25-6gх145-7796]
4
20

Номер детали на чертеже:

20

Гайка М12х1,25-6g-2527

Заводской номер: [Гайка М12х1,25-6g-2527] Количество на модель: 4
[Гайка М12х1,25-6g-2527]
4
21

Номер детали на чертеже:

21

Гайка М8-6g-5915

Заводской номер: [Гайка М8-6g-5915] Количество на модель: 4
[Гайка М8-6g-5915]
4
22

Номер детали на чертеже:

22

Гайка М12х1,25-6g-5915

Заводской номер: [Гайка М12х1,25-6g-5915] Количество на модель: 4
[Гайка М12х1,25-6g-5915]
4
23

Номер детали на чертеже:

23

Гайка М8-6g-5916

Заводской номер: [Гайка М8-6g-5916] Количество на модель: 2
[Гайка М8-6g-5916]
2
24

Номер детали на чертеже:

24

Шайба 8Т.65Г-6402

Заводской номер: [Шайба 8Т.65Г-6402] Количество на модель: 2
[Шайба 8Т.65Г-6402]
2
25

Номер детали на чертеже:

25

Шайба С8.01-11371

Заводской номер: [Шайба С8.01-11371] Количество на модель: 1
[Шайба С8.01-11371]
1
26

Номер детали на чертеже:

26

Шайба С16.01-11371

Заводской номер: [Шайба С16.01-11371] Количество на модель: 1
[Шайба С16.01-11371]
1
27

Номер детали на чертеже:

27

Шплинт 3,2х25-397

Заводской номер: [Шплинт 3,2х25-397] Количество на модель: 1
[Шплинт 3,2х25-397]
1
