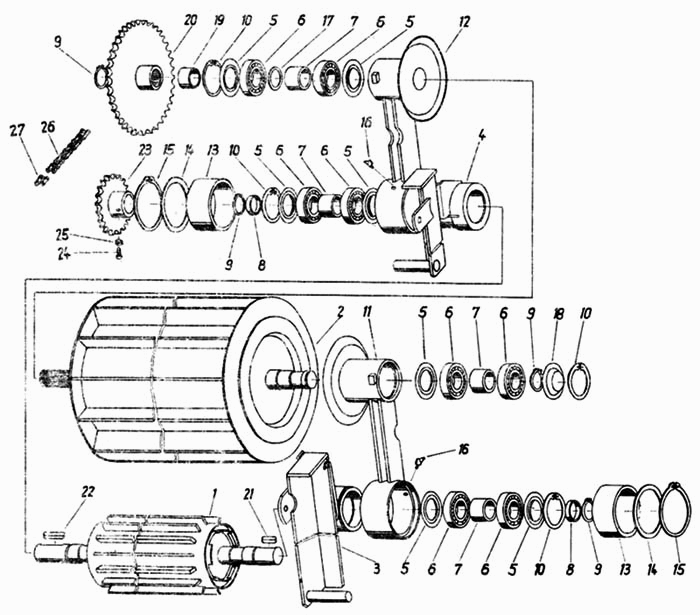

Прессующие валики, в сборе Е-281-С

Затягивающий валик, верхний и нижний Е-281-С Гладкие валики, в сборе Е-281-С

Вид отображения:

Детали справа

По ширине экрана

9965 92120 2

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Установочная шайба 40х0,2

Заводской номер: 9965 92120 2 Количество на модель:

9965 92120 2

1

Номер детали на чертеже:

1

Прессующий валик

Заводской номер: 4031 82748 3 Количество на модель: 1

4031 82748 3

1

2

Номер детали на чертеже:

2

Валик предварительного преосования

Заводской номер: 4031 82749 1 Количество на модель: 1

4031 82749 1

1

3

Номер детали на чертеже:

3

Коромысло, правое

Заводской номер: 4031 82840 2 Количество на модель: 1

4031 82840 2

1

4

Номер детали на чертеже:

4

Коромысло, левое

Заводской номер: 4031 82839 6 Количество на модель: 1

4031 82839 6

1

5

Номер детали на чертеже:

5

Шайба защитная

Заводской номер: 4032 80163 3 Количество на модель: 7

4032 80163 3

7

6

Номер детали на чертеже:

6

Шарикоподшипник радиальный

Заводской номер: 9902 89053 8 Количество на модель: 8

9902 89053 8

8

7

Номер детали на чертеже:

7

Распорная труба

Заводской номер: 4031 82790 3 Количество на модель: 4

4031 82790 3

4

8

Номер детали на чертеже:

8

Распорное кольцо

Заводской номер: 4031 82769 2 Количество на модель: 2

4031 82769 2

2

9

Номер детали на чертеже:

9

Кольцо стопорное

Заводской номер: 9964 91726 4 Количество на модель: 4

9964 91726 4

4

10

Номер детали на чертеже:

10

Кольцо стопорное

Заводской номер: 9964 91783 4 Количество на модель: 4

9964 91783 4

4

11

Номер детали на чертеже:

11

Соединительная тяга, правая

Заводской номер: 4031 83023 7 Количество на модель: 1

4031 83023 7

1

12

Номер детали на чертеже:

12

Соединительная тяга, левая

Заводской номер: 4031 83022 0 Количество на модель: 1

4031 83022 0

1

13

Номер детали на чертеже:

13

Втулка

Заводской номер: 4031 83183 2 Количество на модель: 2

4031 83183 2

2

14

Номер детали на чертеже:

14

Шайба

Заводской номер: 4031 82770 7 Количество на модель: 4

4031 82770 7

4

15

Номер детали на чертеже:

15

Стопорное кольцо 100

Заводской номер: 9964 91742 4 Количество на модель: 2

9964 91742 4

2

16

Номер детали на чертеже:

16

Масленка коническая

Заводской номер: 9920 92551 5 Количество на модель: 2

9920 92551 5

2

17

Номер детали на чертеже:

17

Установочная шайба 40х1,5

Заводской номер: 9965 92117 1 Количество на модель: 1

9965 92117 1

1

18

Номер детали на чертеже:

18

Крышка 80

Заводской номер: 9904 86905 7 Количество на модель: 1

9904 86905 7

1

19

Номер детали на чертеже:

19

Распорная гильза

Заводской номер: 4031 83021 2 Количество на модель: 1

4031 83021 2

1

20

Номер детали на чертеже:

20

Цепное колесо, 27 зубьев

Заводской номер: 4031 83001 1 Количество на модель: 1

4031 83001 1

1

21

Номер детали на чертеже:

21

Призматическая шпонка А12х8х36

Заводской номер: 9965 95664 7 Количество на модель: 1

9965 95664 7

1

22

Номер детали на чертеже:

22

Шпонка призматическая

Заводской номер: 9965 95668 8 Количество на модель: 1

9965 95668 8

1

23

Номер детали на чертеже:

23

Цепное колесо, 15 зубьев

Заводской номер: 4031 83229 6 Количество на модель: 1

4031 83229 6

1

24

Номер детали на чертеже:

24

Болт шестигранный

Заводской номер: 9933 93102 7 Количество на модель: 1

9933 93102 7

1

25

Номер детали на чертеже:

25

Гайка шестигранная

Заводской номер: 9950 89611 8 Количество на модель: 1

9950 89611 8

1

26

Номер детали на чертеже:

26

Роликовая цепь 16В-1-1,092м

Заводской номер: 9917 90714 8 Количество на модель: 1

9917 90714 8

1

27

Номер детали на чертеже:

27

Соединительное звено Е16В-1

Заводской номер: 9917 90565 2 Количество на модель: 1

9917 90565 2

1
