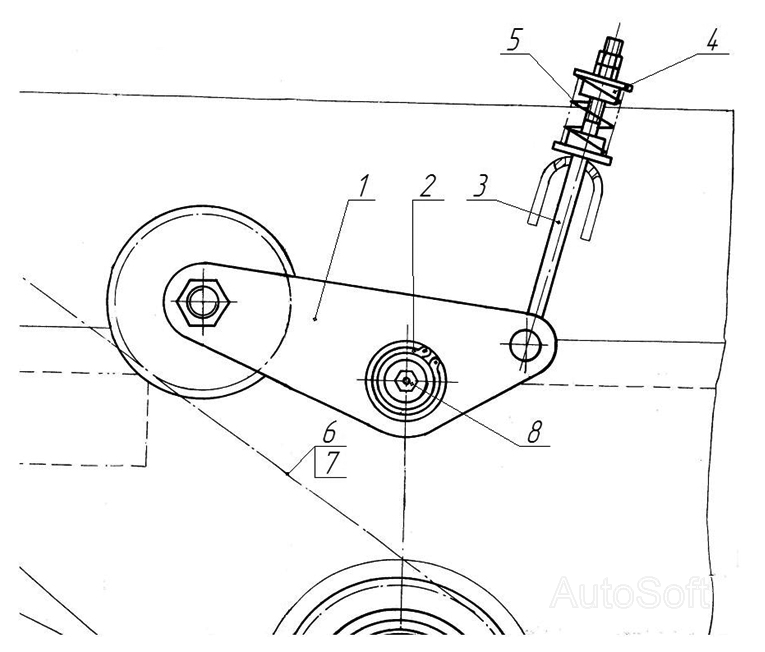

Натяжное устройство МТТ-4У. Каталог 2008г.

Вал привода разбрасывателя МТТ-4У Вал в сборе МТТ-4У

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Натяжник

Заводской номер: МВУ-4Ц.01.02.050 Количество на модель: 1
МВУ-4Ц.01.02.050
1
2

Номер детали на чертеже:

2

Кольцо

Заводской номер: ПР-11.00.401-01 Количество на модель: 1
ПР-11.00.401-01
1
3

Номер детали на чертеже:

3

Тяга

Заводской номер: ПРТ-7А.07.07.000-01 Количество на модель: 1
ПРТ-7А.07.07.000-01
1
4

Номер детали на чертеже:

4

Втулка

Заводской номер: ПРТ-7А.07.07.602 Количество на модель: 2
ПРТ-7А.07.07.602
2
5

Номер детали на чертеже:

5

Пружина

Заводской номер: ПРТ-7А.07.07.603 Количество на модель: 1
ПРТ-7А.07.07.603
1
6

Номер детали на чертеже:

6

Цепь L=1803,4 (71 звено)

Заводской номер: 2ПР-25,4-114 ГОСТ 13568-97 Количество на модель: 1
2ПР-25,4-114 ГОСТ 13568-97
1
7

Номер детали на чертеже:

7

Звено

Заводской номер: С-2ПР-25,4-114 ГОСТ 13568-97 Количество на модель: 1
С-2ПР-25,4-114 ГОСТ 13568-97
1
8

Номер детали на чертеже:

8

Маслёнка ГОСТ 19853-74

Заводской номер: 1.2 Ц6 Количество на модель: 1
1.2 Ц6
1
