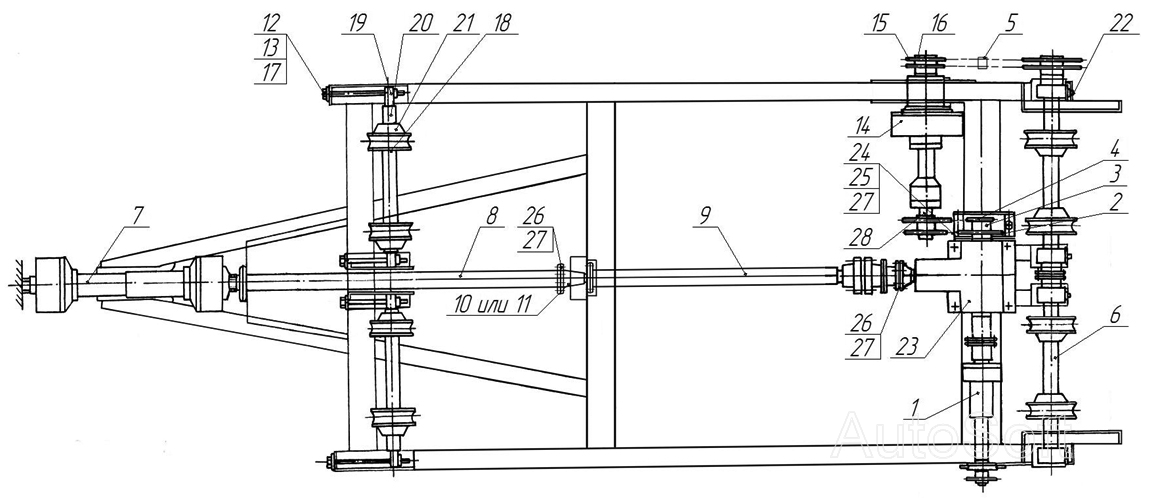

Трансмиссия МТТ-4У. Каталог 2008г.

Машина для внесения минеральных удобрений МТТ-4У МТТ-4У Вал привода разбрасывателя МТТ-4У

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Вал привода разбрасывателя

Заводской номер: МВУ-4Ц.01.02.010 Количество на модель: 1
МВУ-4Ц.01.02.010
1
2

Номер детали на чертеже:

2

Диск зубчатый z=22, t=25,4

Заводской номер: ПРТ-10.02.434А-05 Количество на модель: 1
ПРТ-10.02.434А-05
1
3

Номер детали на чертеже:

3

Ступица

Заводской номер: МВУ-4Ц.01.02.814 Количество на модель: 1
МВУ-4Ц.01.02.814
1
4

Номер детали на чертеже:

4

Диск зубчатый z=14, t=25,4

Заводской номер: ПРТ-10.02.454 Количество на модель: 1
ПРТ-10.02.454
1
5

Номер детали на чертеже:

5

Натяжное устройство

Заводской номер: Натяжное устройство Количество на модель: 1
Натяжное устройство
1
6

Номер детали на чертеже:

6

Вал

Заводской номер: Вал Количество на модель: 1
Вал
1
7

Номер детали на чертеже:

7

Вал карданный

Заводской номер: МЖТ-Ф-11.37.00.000-03 Количество на модель: 1
МЖТ-Ф-11.37.00.000-03
1
8

Номер детали на чертеже:

8

Вал передний

Заводской номер: ПРТ-7А.06.01.000 Количество на модель: 1
ПРТ-7А.06.01.000
1
9

Номер детали на чертеже:

9

Вал задний с муфтой

Заводской номер: ПРТ-7А.06.02.000-01 Количество на модель: 1
ПРТ-7А.06.02.000-01
1
10

Номер детали на чертеже:

10

Полумуфта

Заводской номер: ПРТ-7А.06.05.000 Количество на модель: 2
ПРТ-7А.06.05.000
2
11

Номер детали на чертеже:

11

Полумуфта

Заводской номер: ПРТ-7А.06.05.301 Количество на модель: 2
ПРТ-7А.06.05.301
2
12

Номер детали на чертеже:

12

Болт

Заводской номер: ПРТ-7А.16.02.000 Количество на модель: 4
ПРТ-7А.16.02.000
4
13

Номер детали на чертеже:

13

Гайка

Заводской номер: ПРТ-7А.16.03.000 Количество на модель: 4
ПРТ-7А.16.03.000
4
14

Номер детали на чертеже:

14

Редуктор

Заводской номер: ПРТ-7А.16.20.000 Количество на модель: 1
ПРТ-7А.16.20.000
1
15

Номер детали на чертеже:

15

Звёздочка

Заводской номер: МВУ-4Ц.01.02.040 Количество на модель: 1
МВУ-4Ц.01.02.040
1
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: ПР-11.00.401-03 Количество на модель: 3
ПР-11.00.401-03
3
17

Номер детали на чертеже:

17

Платик

Заводской номер: ПРТ-7А.16.00.402 Количество на модель: 4
ПРТ-7А.16.00.402
4
18

Номер детали на чертеже:

18

Кольцо

Заводской номер: ПРТ-7А.16.00.401 Количество на модель: 4
ПРТ-7А.16.00.401
4
19

Номер детали на чертеже:

19

Вал

Заводской номер: МВУ-4Ш.01.01.601 Количество на модель: 2
МВУ-4Ш.01.01.601
2
20

Номер детали на чертеже:

20

Втулка

Заводской номер: МВУ-4Ш.01.01.802 Количество на модель: 4
МВУ-4Ш.01.01.802
4
21

Номер детали на чертеже:

21

Звёздочка ведомая

Заводской номер: ПРТ-7А.16.05.000 Количество на модель: 4
ПРТ-7А.16.05.000
4
22

Номер детали на чертеже:

22

Заглушка

Заводской номер: ПРТ-7А.16.00.403 Количество на модель: 4
ПРТ-7А.16.00.403
4
23

Номер детали на чертеже:

23

Редуктор ТУ23.2.467-77

Заводской номер: Н094.40.000-327 Количество на модель: 1
Н094.40.000-327
1
24

Номер детали на чертеже:

24

Цепь L=990,6 (39 звеньев)

Заводской номер: ПР-25,4-60 ГОСТ 13568-97 Количество на модель: 1
ПР-25,4-60 ГОСТ 13568-97
1
25

Номер детали на чертеже:

25

Звено

Заводской номер: П- ПР-25,4-60 ГОСТ 13568-97 Количество на модель: 1
П- ПР-25,4-60 ГОСТ 13568-97
1
27

Номер детали на чертеже:

27

Звено

Заводской номер: С- ПР-25,4-60 ГОСТ 13568-97 Количество на модель: 3
С- ПР-25,4-60 ГОСТ 13568-97
3
