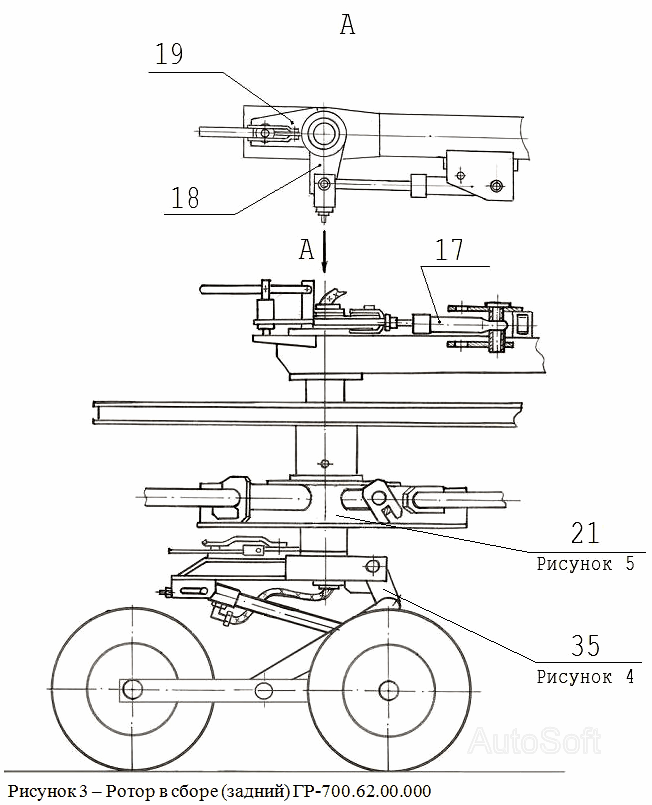

Ротор в сборе (задний) ГР-700.62.00.000 ГР-700. Каталог 2008г.

Установка заднего фартука (вид сверху) ГР-700 Ротор в сборе (передний) ГР-700.62.00.000-01 ГР-700

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Кронштейн

Заводской номер: ГР-700.07.01.000 Количество на модель: 1
ГР-700.07.01.000
1

Номер детали на чертеже:

Ротор (передний)

Заводской номер: ГР-700.23.01.000-01 Количество на модель: 1
ГР-700.23.01.000-01
1

Номер детали на чертеже:

Корпус

Заводской номер: ГР-700.25.01.000 Количество на модель: 1
ГР-700.25.01.000
1

Номер детали на чертеже:

Гайка

Заводской номер: ГР-700.23.02.601-01 Количество на модель: 1
ГР-700.23.02.601-01
1

Номер детали на чертеже:

Кольцо

Заводской номер: ПР-11.00.401-06 Количество на модель: 1
ПР-11.00.401-06
1

Номер детали на чертеже:

Пружина

Заводской номер: ПР-15.00.621 Количество на модель: 1
ПР-15.00.621
1

Номер детали на чертеже:

Фиксатор

Заводской номер: ГР-700.07.00.601 Количество на модель: 1
ГР-700.07.00.601
1

Номер детали на чертеже:

Ручка

Заводской номер: ГР-700.07.02.000 Количество на модель: 1
ГР-700.07.02.000
1
17

Номер детали на чертеже:

17

Гидроцилиндр 3-50х25х100

Заводской номер: ПР-22.00.000-10 Количество на модель: 1
ПР-22.00.000-10
1
18

Номер детали на чертеже:

18

Натяжник

Заводской номер: ГР-700.25.00.000 Количество на модель: 1
ГР-700.25.00.000
1
19

Номер детали на чертеже:

19

Рычаг

Заводской номер: ГР-700.07.00.000 Количество на модель: 1
ГР-700.07.00.000
1
21

Номер детали на чертеже:

21

Ротор (задний)

Заводской номер: ГР-700.23.01.000 Количество на модель: 1
ГР-700.23.01.000
1
35

Номер детали на чертеже:

35

Тележка балансирная

Заводской номер: ГР-700.62.02.000 Количество на модель: 2
ГР-700.62.02.000
2
