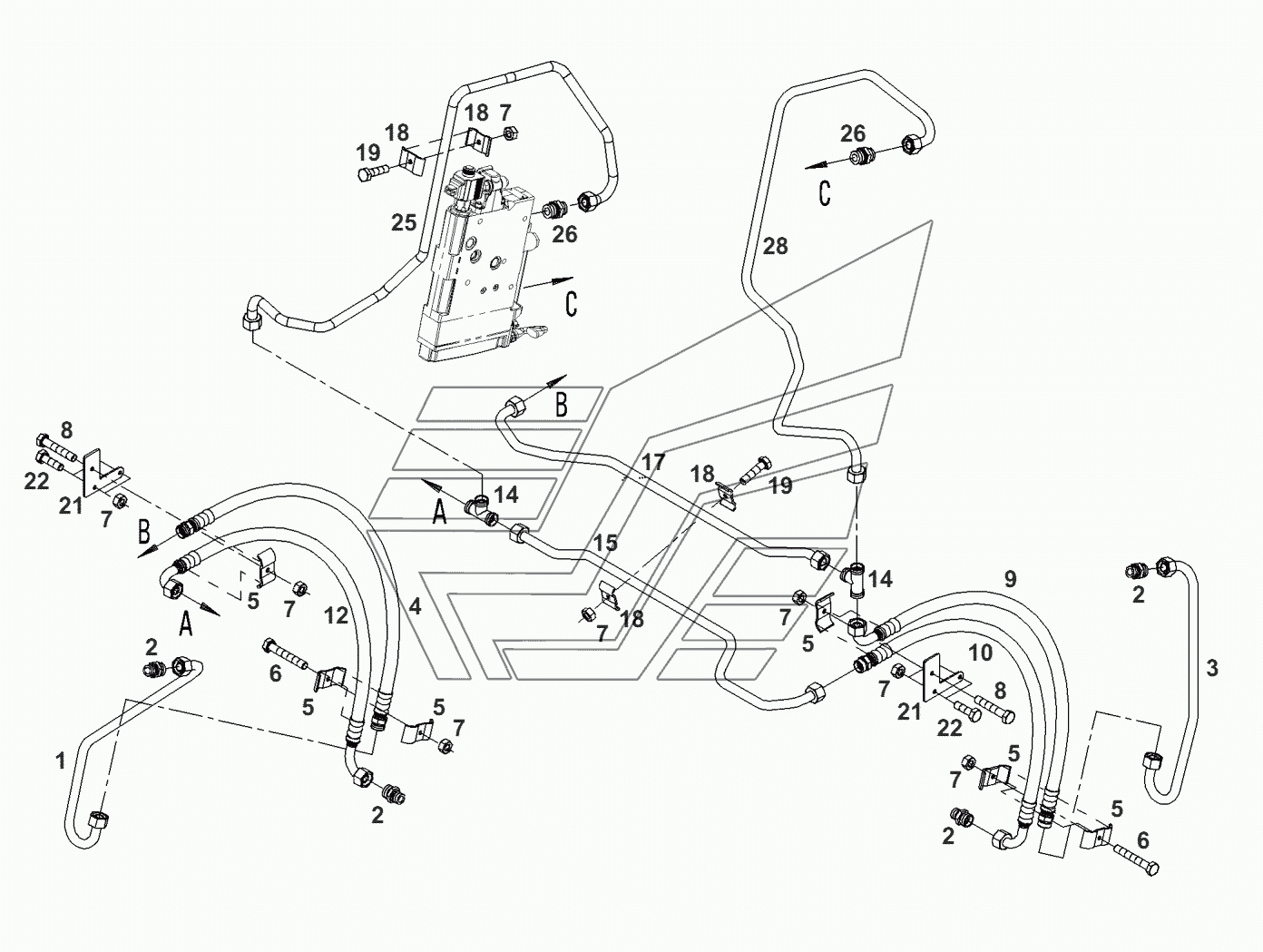

Гидравлическое соединение-трубки гидроподъемника Fendt-936 часть3. Каталог 2012г.

Гидравлическое соединение-клапан тормозного прицепа Fendt-936 часть3 Гидравлическое соединение-трубки гидроподъемника Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

труба напорная

Заводской номер: Н931.952.160.060 Количество на модель: 1
Н931.952.160.060
1
2

Номер детали на чертеже:

2

штуцер резьбовой

Заводской номер: Х592.501.300.000 Количество на модель: 4
Х592.501.300.000
4
3

Номер детали на чертеже:

3

труба напорная

Заводской номер: Н931.952.160.070 Количество на модель: 1
Н931.952.160.070
1
4

Номер детали на чертеже:

4

шланг напорный

Заводской номер: Н931.952.160.090 Количество на модель: 1
Н931.952.160.090
1
5

Номер детали на чертеже:

5

хомут

Заводской номер: 178.950.010.230 Количество на модель: 6
178.950.010.230
6
6

Номер детали на чертеже:

6

винт шестигранный

Заводской номер: Х487.521.341.000 Количество на модель: 2
Х487.521.341.000
2
7

Номер детали на чертеже:

7

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 10
Х428.202.239.000
10
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.521.241.000 Количество на модель: 2
Х487.521.241.000
2
9

Номер детали на чертеже:

9

шланг напорный

Заводской номер: Н931.952.160.080 Количество на модель: 1
Н931.952.160.080
1
10

Номер детали на чертеже:

10

шланг напорный

Заводской номер: Н931.952.160.100 Количество на модель: 1
Н931.952.160.100
1
12

Номер детали на чертеже:

12

шланг напорный

Заводской номер: Н931.952.160.110 Количество на модель: 1
Н931.952.160.110
1
14

Номер детали на чертеже:

14

тройник

Заводской номер: Х592.716.300.000 Количество на модель: 2
Х592.716.300.000
2
15

Номер детали на чертеже:

15

труба напорная

Заводской номер: Н931.952.160.040 Количество на модель: 1
Н931.952.160.040
1
17

Номер детали на чертеже:

17

труба напорная

Заводской номер: Н931.952.160.031 Количество на модель: 1
Н931.952.160.031
1
18

Номер детали на чертеже:

18

хомут

Заводской номер: 178.950.010.260 Количество на модель: 4
178.950.010.260
4
19

Номер детали на чертеже:

19

винт шестигранный

Заводской номер: Х487.520.941.000 Количество на модель: 2
Х487.520.941.000
2
21

Номер детали на чертеже:

21

кронштейн

Заводской номер: 931.952.160.020 Количество на модель: 2
931.952.160.020
2
22

Номер детали на чертеже:

22

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 4
Х487.520.741.000
4
25

Номер детали на чертеже:

25

труба напорная

Заводской номер: Н931.952.160.021 Количество на модель: 1
Н931.952.160.021
1
25

Номер детали на чертеже:

25

труба напорная

Заводской номер: Н931.952.160.140 Количество на модель: 1
Н931.952.160.140
1
26

Номер детали на чертеже:

26

штуцер резьбовой

Заводской номер: Х592.502.201.000 Количество на модель: 2
Х592.502.201.000
2
28

Номер детали на чертеже:

28

труба напорная

Заводской номер: Н931.952.160.130 Количество на модель: 1
Н931.952.160.130
1
28

Номер детали на чертеже:

28

труба напорная

Заводской номер: Н931.952.160.150 Количество на модель: 1
Н931.952.160.150
1
