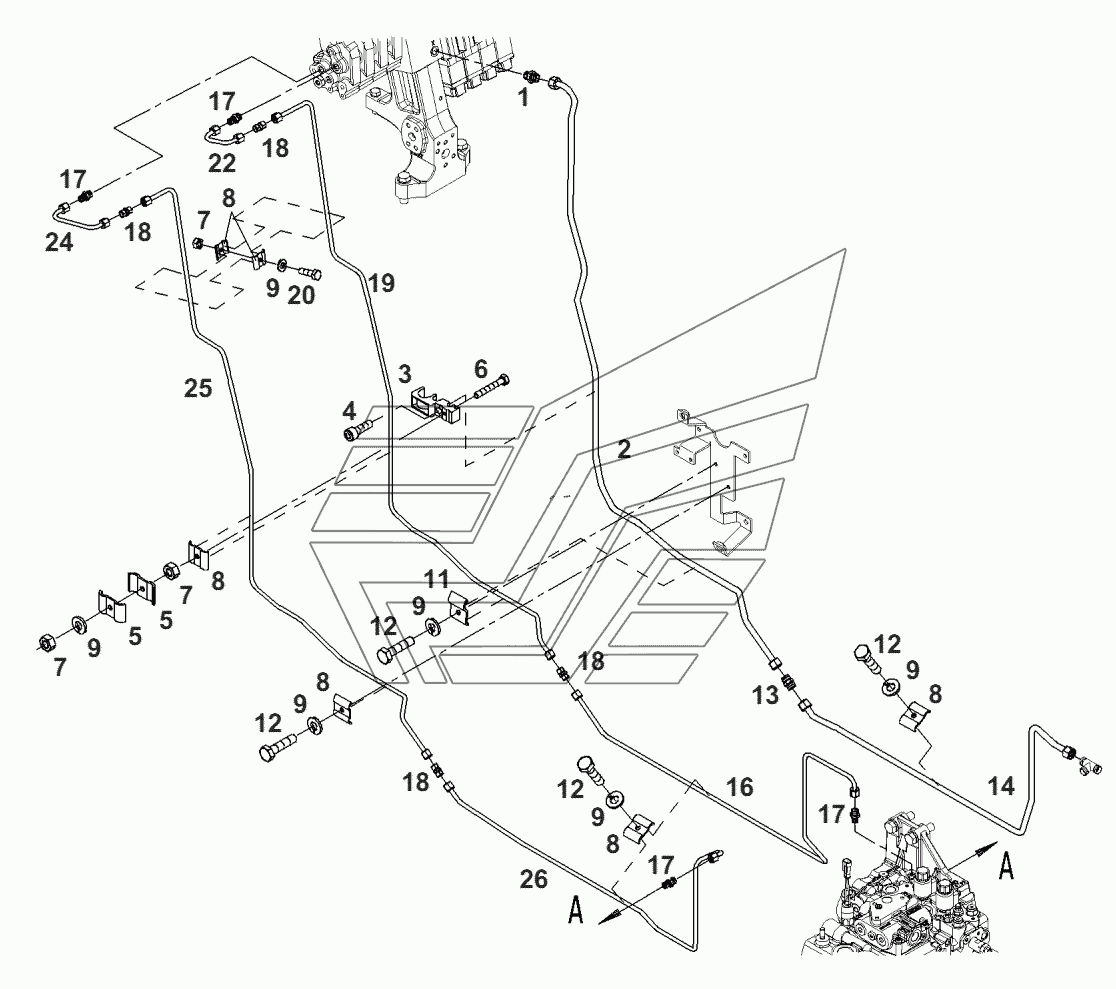

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3. Каталог 2012г.

Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3 Гидравлическое соединение-трубопровод основного контура Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
2

Номер детали на чертеже:

2

труба напорная

Заводской номер: Н931.952.010.510 Количество на модель: 1
Н931.952.010.510
1
3

Номер детали на чертеже:

3

кронштейн

Заводской номер: 931.952.010.101 Количество на модель: 1
931.952.010.101
1
4

Номер детали на чертеже:

4

болт цилиндрический

Заводской номер: Х485.007.501.000 Количество на модель: 1
Х485.007.501.000
1
5

Номер детали на чертеже:

5

хомут

Заводской номер: 178.950.010.260 Количество на модель: 2
178.950.010.260
2
6

Номер детали на чертеже:

6

винт шестигранный

Заводской номер: Х487.521.341.000 Количество на модель: 1
Х487.521.341.000
1
7

Номер детали на чертеже:

7

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 3
Х428.202.239.000
3
8

Номер детали на чертеже:

8

хомут

Заводской номер: 278.951.130.280 Количество на модель: 6
278.951.130.280
6
9

Номер детали на чертеже:

9

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 6
Х520.803.001.000
6
10

Номер детали на чертеже:

10

палец

Заводской номер: 916.960.640.020 Количество на модель: 1
916.960.640.020
1
11

Номер детали на чертеже:

11

хомут

Заводской номер: 916.100.620.020 Количество на модель: 1
916.100.620.020
1
12

Номер детали на чертеже:

12

винт шестигранный

Заводской номер: Х487.520.941.000 Количество на модель: 4
Х487.520.941.000
4
13

Номер детали на чертеже:

13

штуцер

Заводской номер: Х592.616.200.000 Количество на модель: 1
Х592.616.200.000
1
14

Номер детали на чертеже:

14

труба напорная

Заводской номер: Н931.952.010.180 Количество на модель: 1
Н931.952.010.180
1
16

Номер детали на чертеже:

16

труба напорная

Заводской номер: Н931.952.010.030 Количество на модель: 1
Н931.952.010.030
1
17

Номер детали на чертеже:

17

штуцер резьбовой

Заводской номер: Х592.501.002.000 Количество на модель: 4
Х592.501.002.000
4
18

Номер детали на чертеже:

18

штуцер

Заводской номер: Х592.616.000.000 Количество на модель: 4
Х592.616.000.000
4
19

Номер детали на чертеже:

19

труба напорная

Заводской номер: Н931.952.010.240 Количество на модель: 1
Н931.952.010.240
1
20

Номер детали на чертеже:

20

винт шестигранный

Заводской номер: Х487.520.641.000 Количество на модель: 1
Х487.520.641.000
1
22

Номер детали на чертеже:

22

труба напорная

Заводской номер: Н931.952.010.350 Количество на модель: 1
Н931.952.010.350
1
22

Номер детали на чертеже:

22

труба напорная

Заводской номер: Н931.952.010.400 Количество на модель: 1
Н931.952.010.400
1
22

Номер детали на чертеже:

22

труба напорная

Заводской номер: Н931.952.010.420 Количество на модель: 1
Н931.952.010.420
1
22

Номер детали на чертеже:

22

труба напорная

Заводской номер: Н931.952.010.450 Количество на модель: 1
Н931.952.010.450
1
24

Номер детали на чертеже:

24

труба напорная

Заводской номер: Н931.952.010.440 Количество на модель: 1
Н931.952.010.440
1
24

Номер детали на чертеже:

24

труба напорная

Заводской номер: Н931.952.010.410 Количество на модель: 1
Н931.952.010.410
1
24

Номер детали на чертеже:

24

труба напорная

Заводской номер: Н931.952.010.390 Количество на модель: 1
Н931.952.010.390
1
24

Номер детали на чертеже:

24

труба напорная

Заводской номер: Н931.952.010.340 Количество на модель: 1
Н931.952.010.340
1
25

Номер детали на чертеже:

25

труба напорная

Заводской номер: Н931.952.010.220 Количество на модель: 1
Н931.952.010.220
1
26

Номер детали на чертеже:

26

труба напорная

Заводской номер: Н931.952.010.170 Количество на модель: 1
Н931.952.010.170
1
27

Номер детали на чертеже:

27

кольцо уплотнительное

Заводской номер: Х566.007.974.000 Количество на модель: 2
Х566.007.974.000
2
28

Номер детали на чертеже:

28

штуцер

Заводской номер: 205.300.132.010 Количество на модель: 1
205.300.132.010
1
