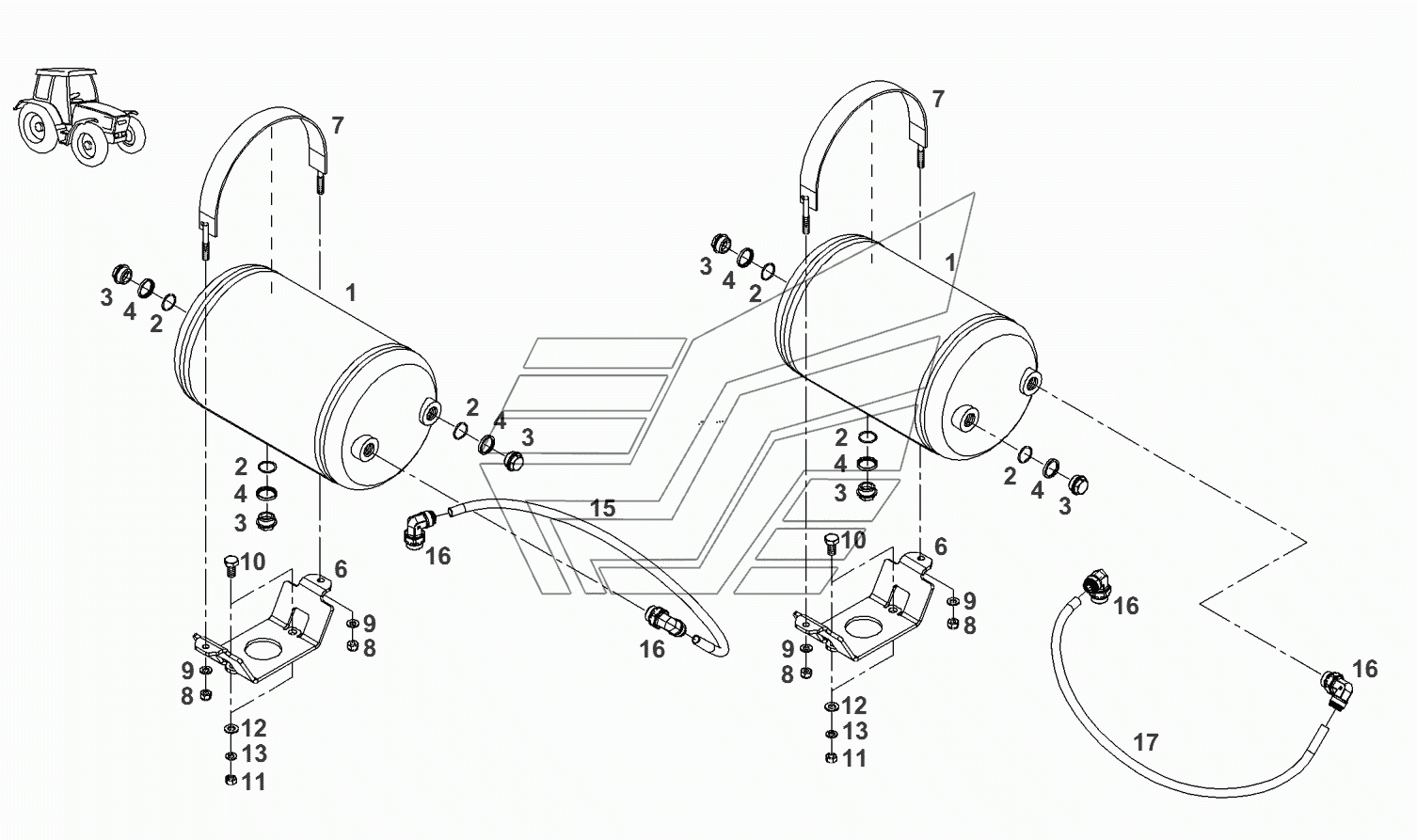

Компрессорная установка-бак дополнительный Fendt-936 часть3. Каталог 2012г.

Компрессорная установка-бак дополнительный Fendt-936 часть3 Компрессорная установка-тормоз двухконтурный Fendt-936 часть3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
8
9
10
11
12
13
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

рессивер

Заводской номер: Н916.881.090.030 Количество на модель: 2
Н916.881.090.030
2
2

Номер детали на чертеже:

2

резиновое кольцо

Заводской номер: Х548.862.866.000 Количество на модель: 6
Х548.862.866.000
6
3

Номер детали на чертеже:

3

пробка запорная

Заводской номер: Х494.206.000.000 Количество на модель: 6
Х494.206.000.000
6
4

Номер детали на чертеже:

4

кольцо опорное

Заводской номер: F250.880.020.290 Количество на модель: 6
F250.880.020.290
6
6

Номер детали на чертеже:

6

угол

Заводской номер: 931.882.091.010 Количество на модель: 2
931.882.091.010
2
7

Номер детали на чертеже:

7

стяжка ленточная

Заводской номер: Н345.880.020.010 Количество на модель: 2
Н345.880.020.010
2
8

Номер детали на чертеже:

8

гайка

Заводской номер: Х434.102.440.000 Количество на модель: 4
Х434.102.440.000
4
9

Номер детали на чертеже:

9

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 4
Х450.006.308.000
4
10

Номер детали на чертеже:

10

винт шестигранный

Заводской номер: Х487.531.341.000 Количество на модель: 4
Х487.531.341.000
4
11

Номер детали на чертеже:

11

гайка

Заводской номер: Х428.202.805.000 Количество на модель: 4
Х428.202.805.000
4
12

Номер детали на чертеже:

12

шайба

Заводской номер: Х454.407.508.000 Количество на модель: 4
Х454.407.508.000
4
13

Номер детали на чертеже:

13

кольцо пружинное

Заводской номер: Х520.804.401.000 Количество на модель: 4
Х520.804.401.000
4
15

Номер детали на чертеже:

15

труба

Заводской номер: Х334.055.000.960 Количество на модель: 1
Х334.055.000.960
1
16

Номер детали на чертеже:

16

соединитель

Заводской номер: Х585.659.100.000 Количество на модель: 4
Х585.659.100.000
4
