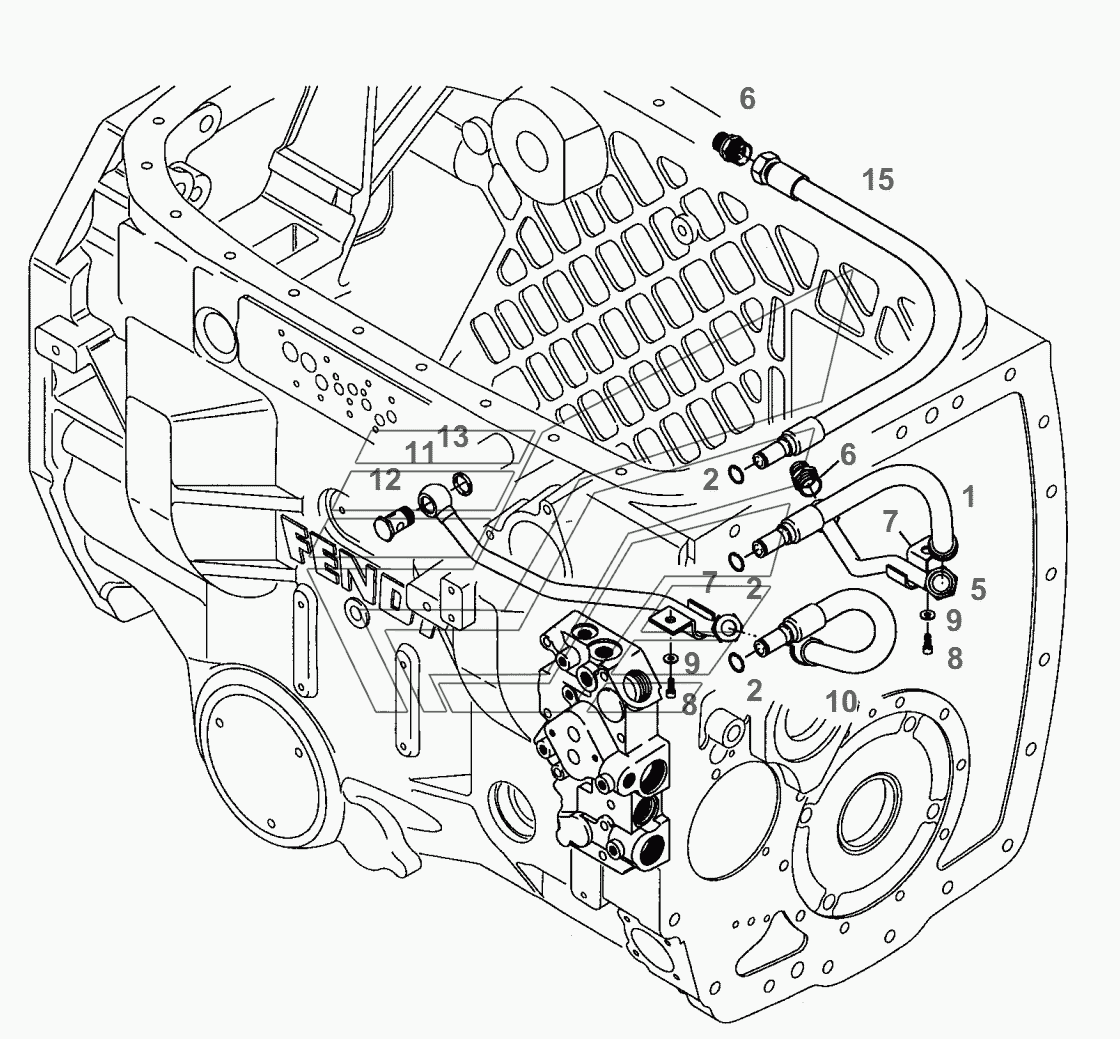

Коробка передач-трубопроводы Fendt-936 часть1. Каталог 2012г.

Коробка передач-трубопроводы Fendt-936 часть1 Коробка передач-включение групп Fendt-936 часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
5
6
7
8
9
10
11
12
13
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

шланг напорный

Заводской номер: Н916.100.620.130 Количество на модель: 1
Н916.100.620.130
1
2

Номер детали на чертеже:

2

кольцо стопорное

Заводской номер: Х530.014.200.000 Количество на модель: 3
Х530.014.200.000
3
5

Номер детали на чертеже:

5

труба

Заводской номер: Н916.101.620.020 Количество на модель: 1
Н916.101.620.020
1
6

Номер детали на чертеже:

6

штуцер резьбовой

Заводской номер: Х592.501.300.000 Количество на модель: 2
Х592.501.300.000
2
7

Номер детали на чертеже:

7

хомут

Заводской номер: 238.950.010.010 Количество на модель: 2
238.950.010.010
2
8

Номер детали на чертеже:

8

болт цилиндрический

Заводской номер: Х485.013.105.000 Количество на модель: 2
Х485.013.105.000
2
9

Номер детали на чертеже:

9

шайба

Заводской номер: Х450.907.508.000 Количество на модель: 2
Х450.907.508.000
2
10

Номер детали на чертеже:

10

шланг напорный

Заводской номер: Н916.100.620.142 Количество на модель: 1
Н916.100.620.142
1
11

Номер детали на чертеже:

11

труба

Заводской номер: Н916.100.620.061 Количество на модель: 1
Н916.100.620.061
1
12

Номер детали на чертеже:

12

штуцер

Заводской номер: 205.950.010.340 Количество на модель: 1
205.950.010.340
1
13

Номер детали на чертеже:

13

кольцо уплотнительное

Заводской номер: Х542.541.001.000 Количество на модель: 1
Х542.541.001.000
1
15

Номер детали на чертеже:

15

шланг напорный

Заводской номер: Н916.100.620.121 Количество на модель: 1
Н916.100.620.121
1
