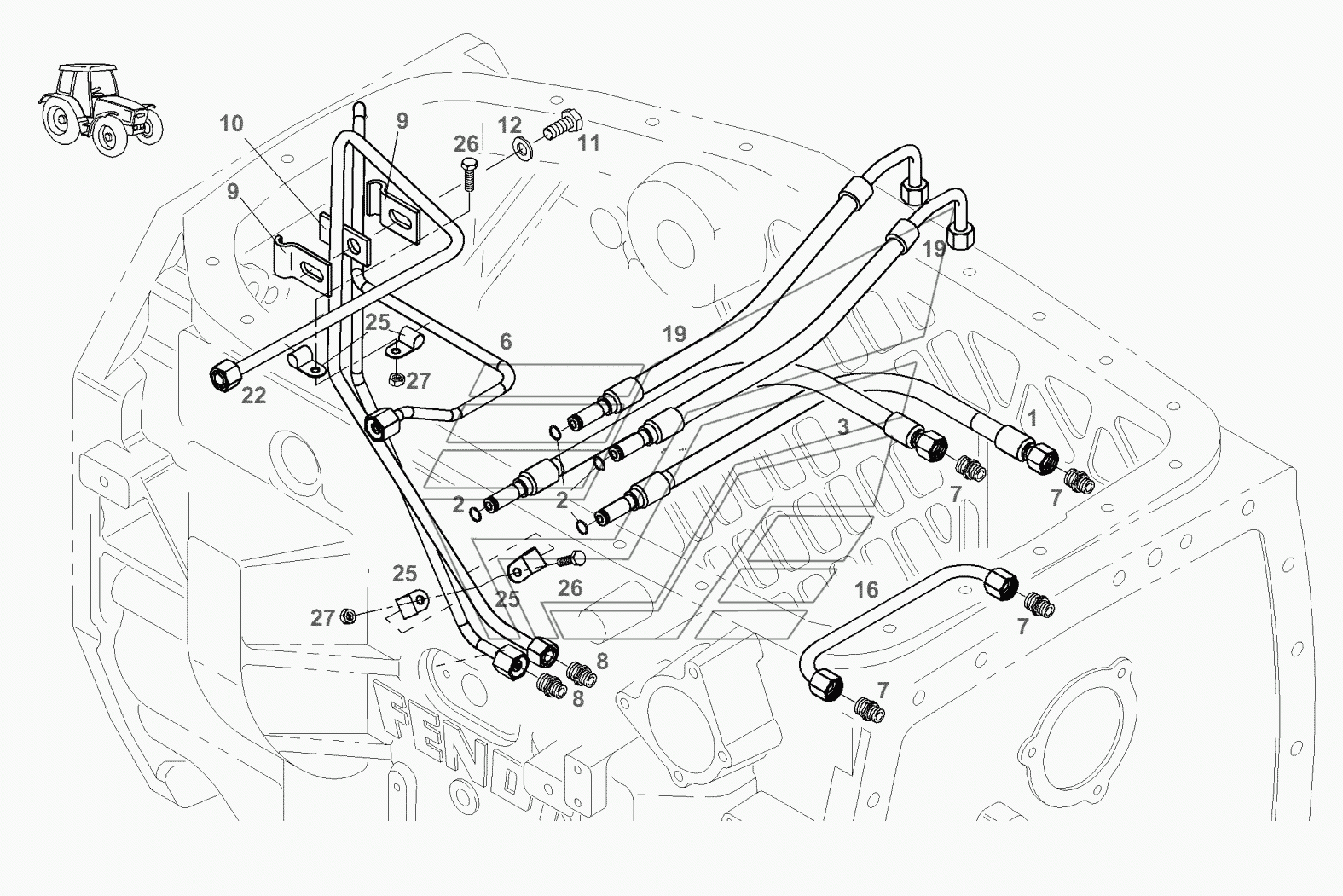

Коробка передач-трубопроводы Fendt-936 часть1. Каталог 2012г.

Коробка передач-устр.регулиров. Fendt-936 часть1 Коробка передач-трубопроводы Fendt-936 часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
6
7
8
9
10
11
12
16
19
22
25
26
27

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

шланг напорный

Заводской номер: Н916.100.620.101 Количество на модель: 1
Н916.100.620.101
1
2

Номер детали на чертеже:

2

кольцо стопорное

Заводской номер: Х531.001.146.000 Количество на модель: 4
Х531.001.146.000
4
6

Номер детали на чертеже:

6

труба

Заводской номер: Н916.101.620.012 Количество на модель: 1
Н916.101.620.012
1
7

Номер детали на чертеже:

7

штуцер резьбовой

Заводской номер: Х592.501.100.000 Количество на модель: 4
Х592.501.100.000
4
8

Номер детали на чертеже:

8

штуцер резьбовой

Заводской номер: Х592.502.500.000 Количество на модель: 2
Х592.502.500.000
2
9

Номер детали на чертеже:

9

хомут

Заводской номер: 268.600.130.110 Количество на модель: 2
268.600.130.110
2
10

Номер детали на чертеже:

10

плата

Заводской номер: 025.840.020.110 Количество на модель: 1
025.840.020.110
1
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: Х487.527.741.000 Количество на модель: 1
Х487.527.741.000
1
12

Номер детали на чертеже:

12

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 1
Х450.006.308.000
1
16

Номер детали на чертеже:

16

шланг напорный

Заводской номер: Н934.100.620.050 Количество на модель: 1
Н934.100.620.050
1
19

Номер детали на чертеже:

19

шланг напорный

Заводской номер: Н411.100.620.100 Количество на модель: 2
Н411.100.620.100
2
22

Номер детали на чертеже:

22

труба

Заводской номер: Н926.103.620.011 Количество на модель: 1
Н926.103.620.011
1
25

Номер детали на чертеже:

25

хомут трубы

Заводской номер: Х459.075.100.000 Количество на модель: 4
Х459.075.100.000
4
26

Номер детали на чертеже:

26

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 2
Х487.520.741.000
2
27

Номер детали на чертеже:

27

гайка

Заводской номер: Х434.102.240.000 Количество на модель: 2
Х434.102.240.000
2
