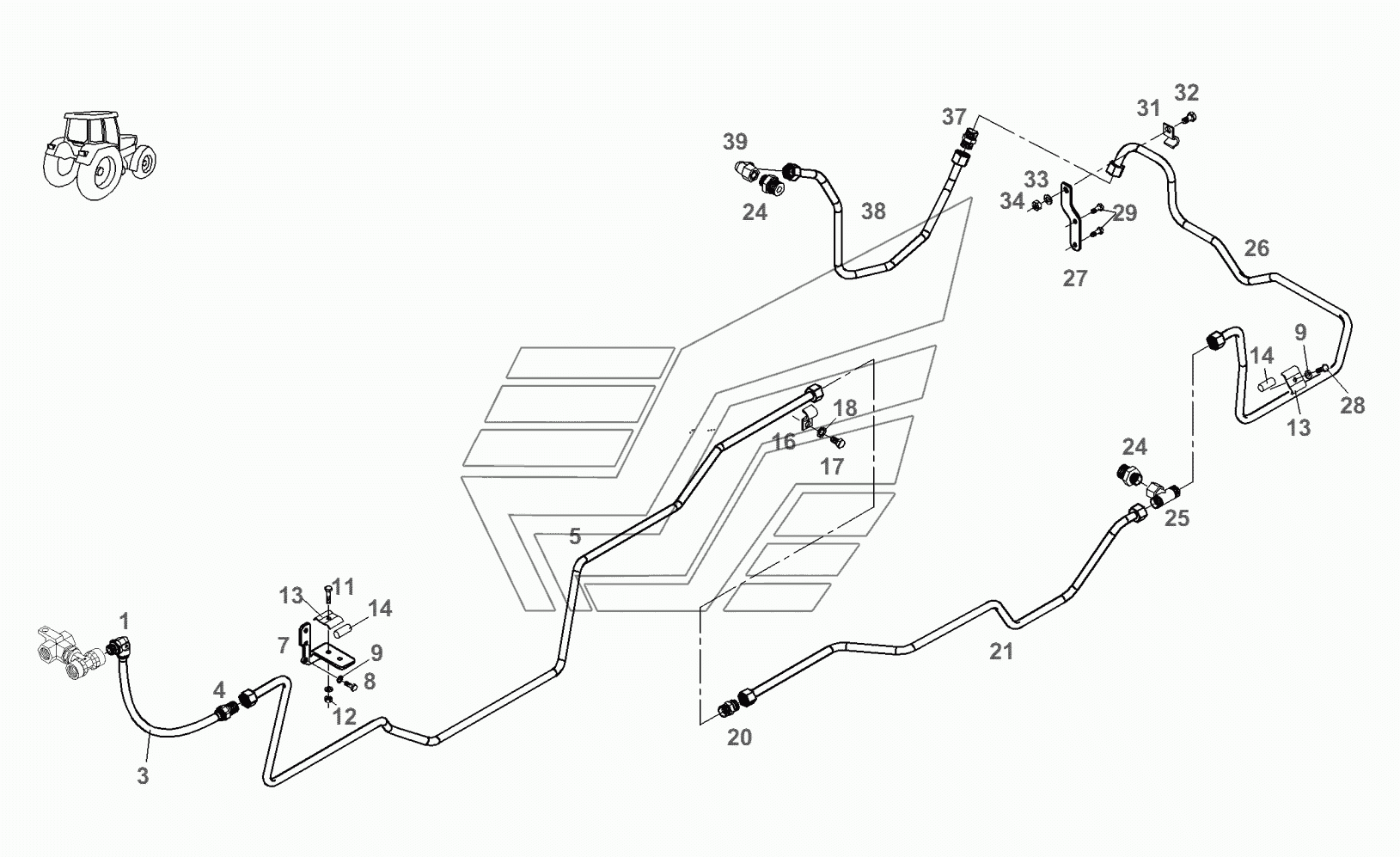

Коробка передач-трубки тормозного устройcтва Fendt-936 часть1. Каталог 2012г.

Коробка передач-трубки тормозного устройcтва Fendt-936 часть1 Коробка передач-трубки тормозного устройcтва Fendt-936 часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

соединитель

Заводской номер: Х585.659.000.000 Количество на модель: 1
Х585.659.000.000
1
3

Номер детали на чертеже:

3

труба

Заводской номер: Х334.055.000.940 Количество на модель: 1
Х334.055.000.940
1
4

Номер детали на чертеже:

4

соединитель

Заводской номер: Х596.323.300.000 Количество на модель: 1
Х596.323.300.000
1
5

Номер детали на чертеже:

5

линия напорная

Заводской номер: Н931.150.722.141 Количество на модель: 1
Н931.150.722.141
1
7

Номер детали на чертеже:

7

кронштейн

Заводской номер: 931.952.030.011 Количество на модель: 1
931.952.030.011
1
8

Номер детали на чертеже:

8

винт шестигранный

Заводской номер: Х487.520.041.000 Количество на модель: 2
Х487.520.041.000
2
9

Номер детали на чертеже:

9

кольцо пружинное

Заводской номер: Х520.803.001.000 Количество на модель: 4
Х520.803.001.000
4
11

Номер детали на чертеже:

11

винт шестигранный

Заводской номер: Х487.520.941.000 Количество на модель: 1
Х487.520.941.000
1
12

Номер детали на чертеже:

12

гайка

Заводской номер: Х428.202.239.000 Количество на модель: 1
Х428.202.239.000
1
13

Номер детали на чертеже:

13

хомут

Заводской номер: 278.951.130.280 Количество на модель: 2
278.951.130.280
2
14

Номер детали на чертеже:

14

палец

Заводской номер: 916.960.640.010 Количество на модель: 2
916.960.640.010
2
16

Номер детали на чертеже:

16

хомут трубы

Заводской номер: 025.863.020.020 Количество на модель: 1
025.863.020.020
1
17

Номер детали на чертеже:

17

винт шестигранный

Заводской номер: Х487.526.841.000 Количество на модель: 1
Х487.526.841.000
1
18

Номер детали на чертеже:

18

кольцо пружинное

Заводской номер: Х520.803.901.000 Количество на модель: 1
Х520.803.901.000
1
20

Номер детали на чертеже:

20

штуцер

Заводской номер: Х592.616.200.000 Количество на модель: 1
Х592.616.200.000
1
21

Номер детали на чертеже:

21

линия напорная

Заводской номер: Н931.150.722.150 Количество на модель: 1
Н931.150.722.150
1
24

Номер детали на чертеже:

24

штуцер резьбовой

Заводской номер: Х592.500.500.000 Количество на модель: 2
Х592.500.500.000
2
25

Номер детали на чертеже:

25

ESTB-T штуцер

Заводской номер: Х581.616.200.000 Количество на модель: 1
Х581.616.200.000
1
26

Номер детали на чертеже:

26

линия напорная

Заводской номер: Н931.150.722.161 Количество на модель: 1
Н931.150.722.161
1
27

Номер детали на чертеже:

27

кронштейн

Заводской номер: 931.150.722.010 Количество на модель: 1
931.150.722.010
1
28

Номер детали на чертеже:

28

винт шестигранный

Заводской номер: Х487.520.741.000 Количество на модель: 1
Х487.520.741.000
1
33

Номер детали на чертеже:

33

шайба

Заводской номер: Х450.006.308.000 Количество на модель: 1
Х450.006.308.000
1
34

Номер детали на чертеже:

34

гайка

Заводской номер: Х428.202.439.000 Количество на модель: 1
Х428.202.439.000
1
38

Номер детали на чертеже:

38

линия напорная

Заводской номер: Н931.150.722.171 Количество на модель: 1
Н931.150.722.171
1
39

Номер детали на чертеже:

39

ESTB-соединение

Заводской номер: Х584.316.900.000 Количество на модель: 1
Х584.316.900.000
1
