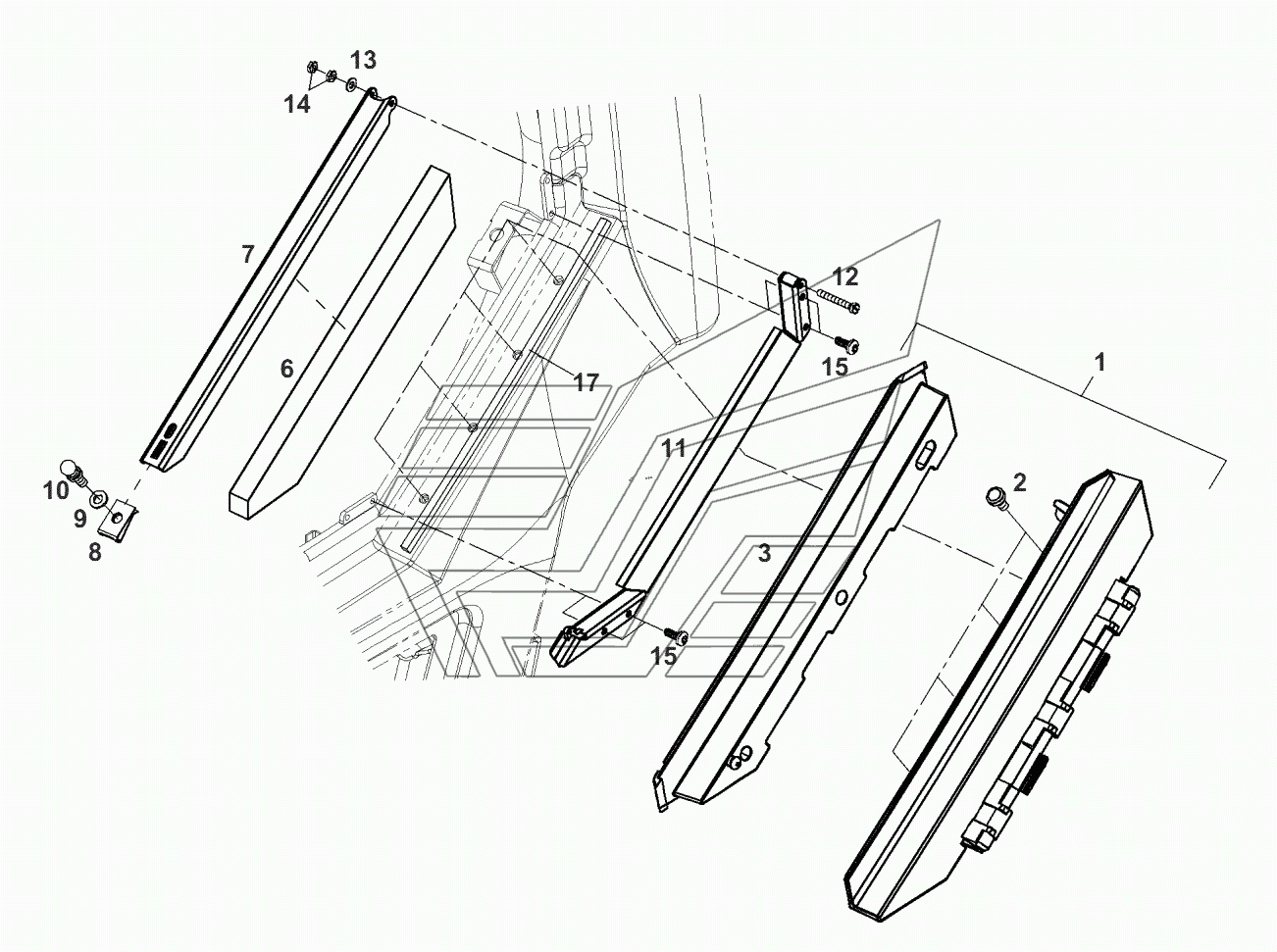

Кабина-заслонка Fendt-936 часть1. Каталог 2012г.

Кабина-окно заднее Fendt-936 часть1 Кабина-покрытие пола Fendt-936 часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
6
7
8
9
10
11
12
13
14
15
17
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

заслонка

Заводской номер: Н931.812.050.010 Количество на модель: 1
Н931.812.050.010
1
2

Номер детали на чертеже:

2

винт

Заводской номер: Х490.622.300.000 Количество на модель: 4
Х490.622.300.000
4
3

Номер детали на чертеже:

3

уплотнение резиновое

Заводской номер: 931.812.050.120 Количество на модель: 1
931.812.050.120
1
6

Номер детали на чертеже:

6

уплотнение

Заводской номер: 931.812.051.060 Количество на модель: 1
931.812.051.060
1
7

Номер детали на чертеже:

7

кронштейн

Заводской номер: 931.812.051.090 Количество на модель: 1
931.812.051.090
1
8

Номер детали на чертеже:

8

гайка

Заводской номер: Х435.704.800.000 Количество на модель: 1
Х435.704.800.000
1
9

Номер детали на чертеже:

9

шайба

Заводской номер: Х450.005.108.000 Количество на модель: 1
Х450.005.108.000
1
10

Номер детали на чертеже:

10

цапфа сферическая

Заводской номер: Х504.821.300.000 Количество на модель: 1
Х504.821.300.000
1
11

Номер детали на чертеже:

11

рама

Заводской номер: Н931.812.051.080 Количество на модель: 1
Н931.812.051.080
1
12

Номер детали на чертеже:

12

болт цилиндрический

Заводской номер: Х461.718.339.000 Количество на модель: 1
Х461.718.339.000
1
13

Номер детали на чертеже:

13

шайба

Заводской номер: Х450.003.308.000 Количество на модель: 1
Х450.003.308.000
1
14

Номер детали на чертеже:

14

гайка

Заводской номер: Х423.501.800.000 Количество на модель: 2
Х423.501.800.000
2
15

Номер детали на чертеже:

15

болт

Заводской номер: Х493.007.400.000 Количество на модель: 4
Х493.007.400.000
4
17

Номер детали на чертеже:

17

лента уплотнительная

Заводской номер: Х903.005.246.995 Количество на модель: 1
Х903.005.246.995
1
19

Номер детали на чертеже:

19

клей

Заводской номер: Х903.000.115.000 Количество на модель:
Х903.000.115.000
