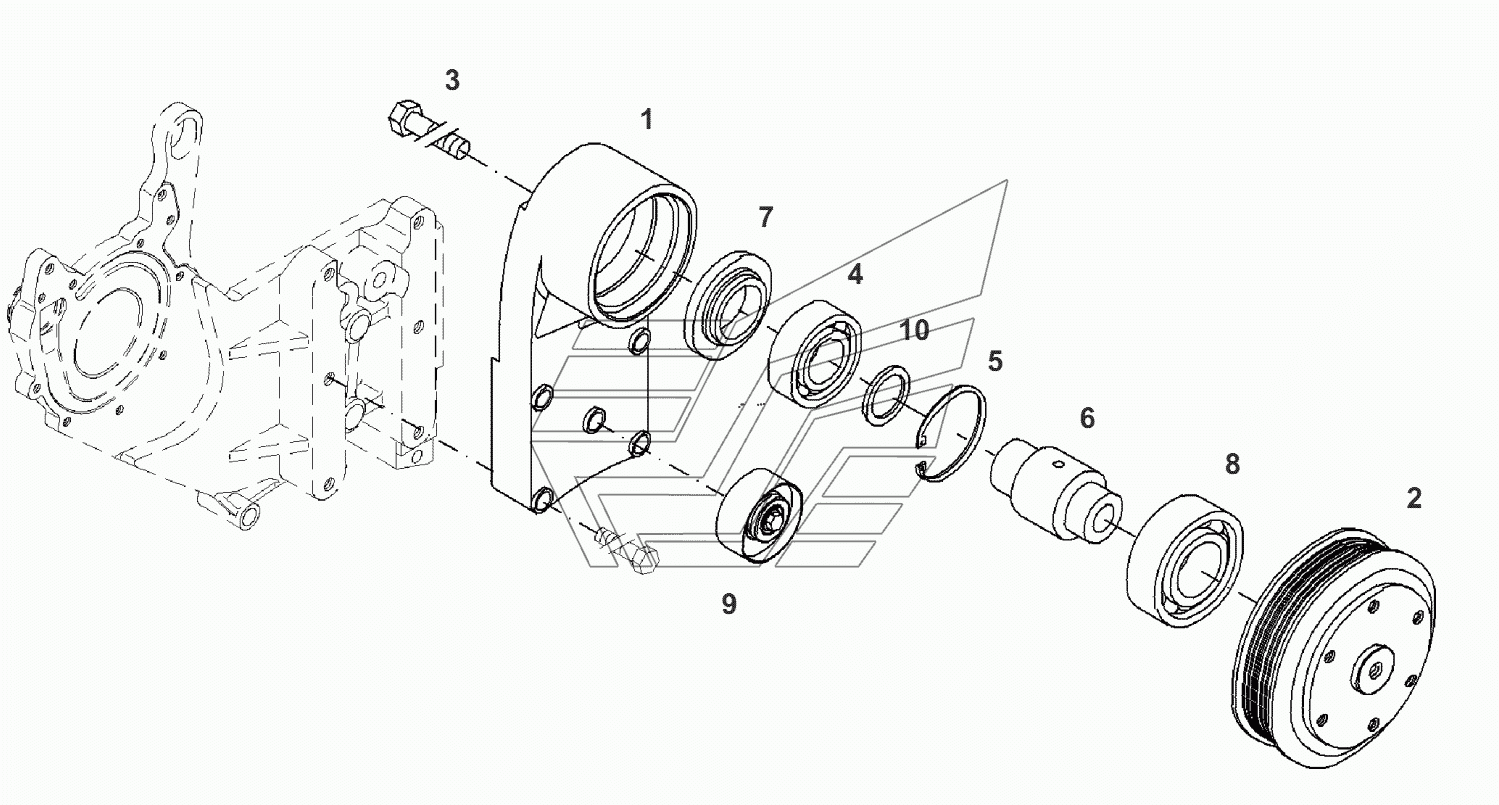

Двигатель-кронштейн вентилятора Fendt-936 часть1. Каталог 2012г.

Двигатель-кронштейн вентилятора Fendt-936 часть1 Двигатель-кронштейн вентилятора Fendt-936 часть1

Вид отображения:

Детали справа

По ширине экрана

1

2

3

4

5

6

7

8

9

11

Масштаб

Исходный размер Вместить изображение

№

Инфо

Название детали

Заводской номер

Количество на модель

1

Номер детали на чертеже:

1

кронштейн подшипника

Заводской номер: F934.201.040.160 Количество на модель: 1

F934.201.040.160

1

2

Номер детали на чертеже:

2

шкив

Заводской номер: F934.201.040.120 Количество на модель: 1

F934.201.040.120

1

3

Номер детали на чертеже:

3

винт

Заводской номер: F934.201.040.180 Количество на модель: 1

F934.201.040.180

1

4

Номер детали на чертеже:

4

подшипник

Заводской номер: F934.201.040.090 Количество на модель: 1

F934.201.040.090

1

5

Номер детали на чертеже:

5

кольцо стопорное

Заводской номер: Х530.106.546.000 Количество на модель: 1

Х530.106.546.000

1

6

Номер детали на чертеже:

6

вал

Заводской номер: F934.201.040.170 Количество на модель: 1

F934.201.040.170

1

7

Номер детали на чертеже:

7

шайба

Заводской номер: F934.201.040.140 Количество на модель: 1

F934.201.040.140

1

8

Номер детали на чертеже:

8

подшипник

Заводской номер: F934.201.040.100 Количество на модель: 1

F934.201.040.100

1

9

Номер детали на чертеже:

9

ролик обводной

Заводской номер: F934.201.040.040 Количество на модель: 1

F934.201.040.040

1

11

Номер детали на чертеже:

11

шайба регулировочная

Заводской номер: F934.201.040.150 Количество на модель: 1

F934.201.040.150

1

Двигатель-кронштейн вентилятора Fendt-936 часть1 Двигатель-кронштейн вентилятора Fendt-936 часть1

Вернуться в раздел каталога
