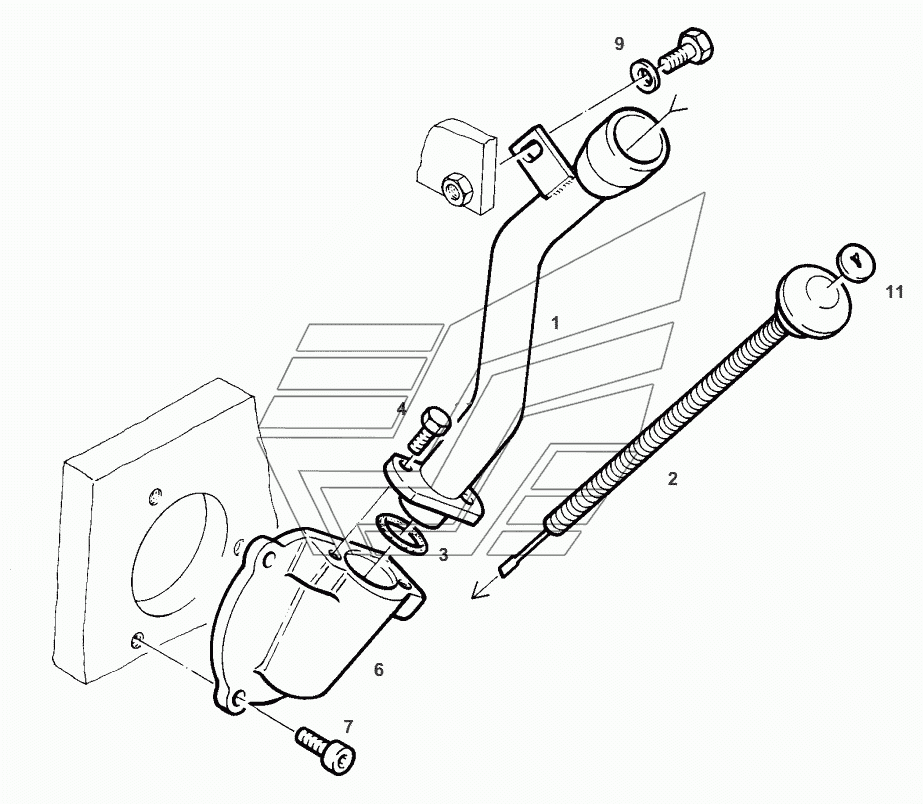

OIL LEVEL INDICATOR Fendt-524 (Xylon) часть1. Каталог 2012г.

REAR AXLE HOUSING Fendt-524 (Xylon) часть1 DIFFERENTIAL Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
6
7
9
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OILFILLER

Заводской номер: Н524100480010 Количество на модель: 1
Н524100480010
1
2

Номер детали на чертеже:

2

OIL DIPSTICK

Заводской номер: Н524100480022 Количество на модель: 1
Н524100480022
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: Х548895001000 Количество на модель: 1
Х548895001000
1
4

Номер детали на чертеже:

4

HEXAGON SCREW

Заводской номер: Х487527705000 Количество на модель: 2
Х487527705000
2
6

Номер детали на чертеже:

6

ANGLE FLANGE

Заводской номер: 524100480010 Количество на модель: 1
524100480010
1
7

Номер детали на чертеже:

7

CYLIND. HEAD SCREW

Заводской номер: Х485007505000 Количество на модель: 3
Х485007505000
3
9

Номер детали на чертеже:

9

DISC

Заводской номер: 178810030450 Количество на модель: 1
178810030450
1
11

Номер детали на чертеже:

11

MARKING PLATE

Заводской номер: 205100480010 Количество на модель: 1
205100480010
1
