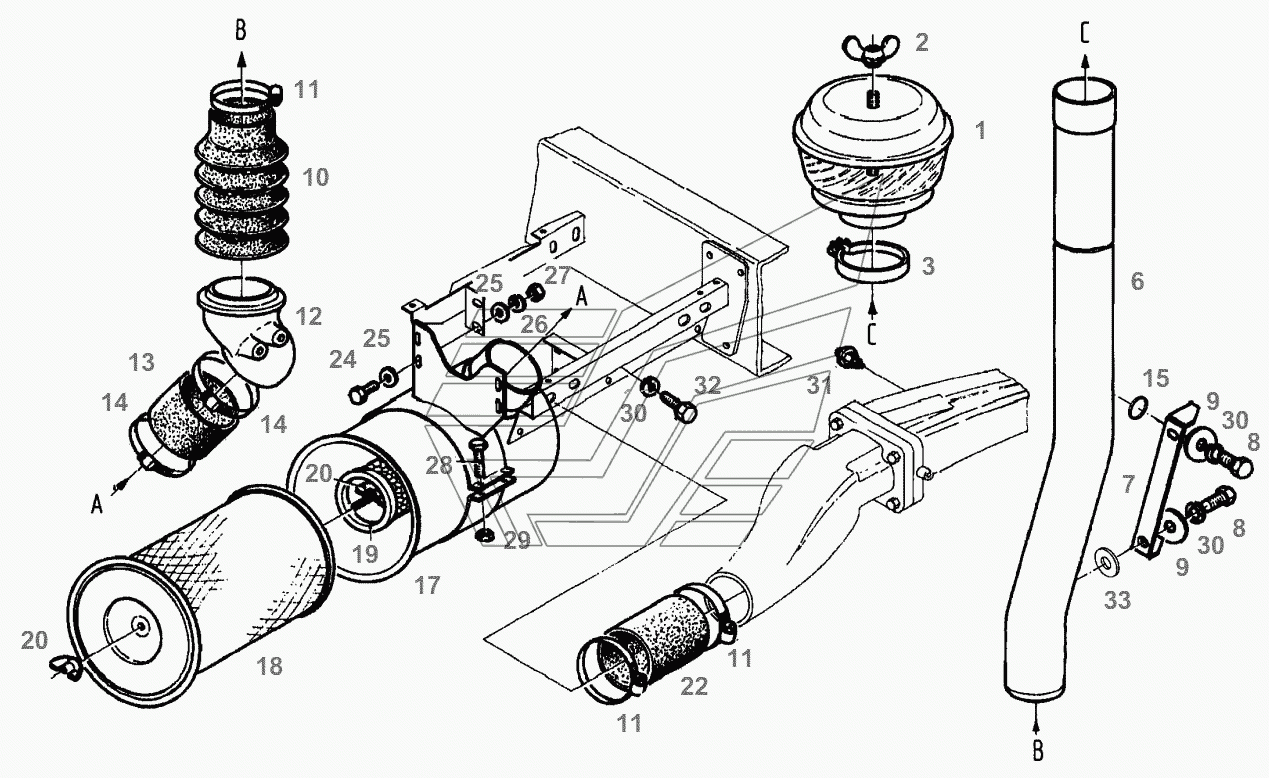

AIR CLEANER Fendt-524 (Xylon) часть1. Каталог 2012г.

COLL. WATER PIPING Fendt-524 (Xylon) часть1 AIR CLEANER Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PRE-CLEANER

Заводской номер: G312200090110 Количество на модель: 1
G312200090110
1
1

Номер детали на чертеже:

1

DUST CUP

Заводской номер: F312200090080 Количество на модель: 1
F312200090080
1
2

Номер детали на чертеже:

2

WING NUT

Заводской номер: F186204901020 Количество на модель: 1
F186204901020
1
3

Номер детали на чертеже:

3

HOSE CLIP

Заводской номер: F312200090010 Количество на модель: 1
F312200090010
1
6

Номер детали на чертеже:

6

INTAKE HOSE

Заводской номер: Н524200090010 Количество на модель: 1
Н524200090010
1
7

Номер детали на чертеже:

7

ANGLE

Заводской номер: 524200090031 Количество на модель: 1
524200090031
1
8

Номер детали на чертеже:

8

HEXAGON SCREW

Заводской номер: Х487531541000 Количество на модель: 4
Х487531541000
4
9

Номер детали на чертеже:

9

DISC

Заводской номер: 024901010010 Количество на модель: 4
024901010010
4
10

Номер детали на чертеже:

10

BELLOWS

Заводской номер: 524200090010 Количество на модель: 1
524200090010
1
11

Номер детали на чертеже:

11

HOSE CLIP

Заводской номер: Х458658200000 Количество на модель: 3
Х458658200000
3
12

Номер детали на чертеже:

12

ELBOW

Заводской номер: 524200091010 Количество на модель: 1
524200091010
1
13

Номер детали на чертеже:

13

HOSE PIECE

Заводской номер: 524200090040 Количество на модель: 1
524200090040
1
14

Номер детали на чертеже:

14

HOSE CLIP

Заводской номер: Х458658800000 Количество на модель: 2
Х458658800000
2
15

Номер детали на чертеже:

15

RING

Заводской номер: 818500010300 Количество на модель: 2
818500010300
2
17

Номер детали на чертеже:

17

AIR CLEANER

Заводской номер: G312200090100 Количество на модель: 1
G312200090100
1
18

Номер детали на чертеже:

18

FILTER CARTRIDGE

Заводской номер: Н312200090100 Количество на модель: 1
Н312200090100
1
19

Номер детали на чертеже:

19

SAFETY CARTRIDGE

Заводской номер: Н312200090110 Количество на модель: 1
Н312200090110
1
20

Номер детали на чертеже:

20

WING NUT

Заводской номер: F312200090020 Количество на модель: 2
F312200090020
2
22

Номер детали на чертеже:

22

HOSE PIECE

Заводской номер: 524200090050 Количество на модель: 1
524200090050
1
23

Номер детали на чертеже:

23

SUPPORT

Заводской номер: Н524200090020 Количество на модель: 1
Н524200090020
1
24

Номер детали на чертеже:

24

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 4
Х487527741000
4
25

Номер детали на чертеже:

25

DISC

Заводской номер: Х450006308000 Количество на модель: 8
Х450006308000
8
26

Номер детали на чертеже:

26

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 4
Х520803901000
4
27

Номер детали на чертеже:

27

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 4
Х428202439000
4
28

Номер детали на чертеже:

28

HEXAGON SCREW

Заводской номер: Х487528241000 Количество на модель: 2
Х487528241000
2
29

Номер детали на чертеже:

29

HEXAGON NUT

Заводской номер: Х434102440000 Количество на модель: 2
Х434102440000
2
30

Номер детали на чертеже:

30

SPRING RING

Заводской номер: Х520804401000 Количество на модель: 6
Х520804401000
6
32

Номер детали на чертеже:

32

HEXAGON SCREW

Заводской номер: Х487531341000 Количество на модель: 2
Х487531341000
2
33

Номер детали на чертеже:

33

DISC

Заводской номер: Х450907508000 Количество на модель: 2
Х450907508000
2
