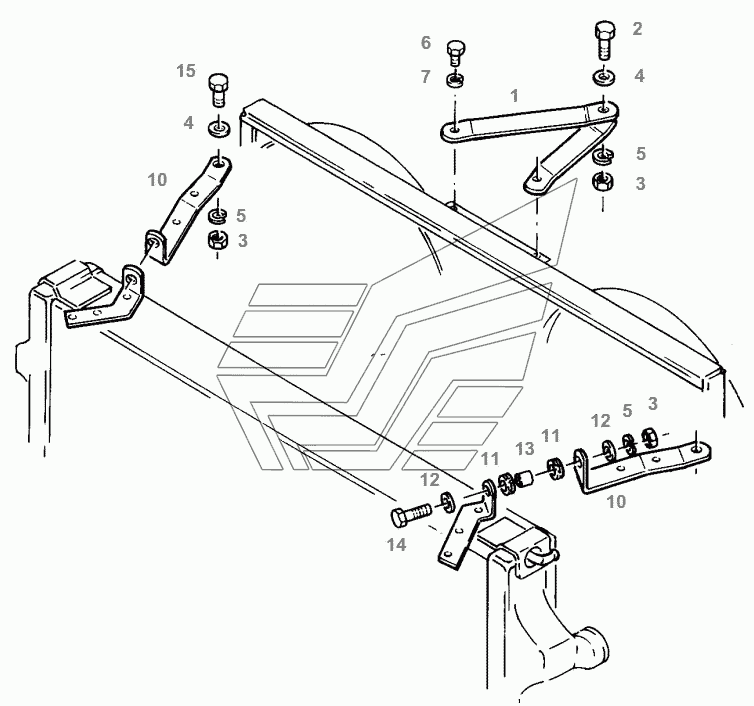

RADIATOR Fendt-524 (Xylon) часть1. Каталог 2012г.

RADIATOR Fendt-524 (Xylon) часть1 COOL. WATER PIPING Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
11
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

ANGLE

Заводской номер: 524200050040 Количество на модель: 2
524200050040
2
2

Номер детали на чертеже:

2

HEXAGON SCREW

Заводской номер: Х487527941000 Количество на модель: 1
Х487527941000
1
3

Номер детали на чертеже:

3

HEXAGON NUT

Заводской номер: Х428202439000 Количество на модель: 4
Х428202439000
4
4

Номер детали на чертеже:

4

DISC

Заводской номер: Х450006308000 Количество на модель: 3
Х450006308000
3
5

Номер детали на чертеже:

5

SPRING RING

Заводской номер: Х520803901000 Количество на модель: 5
Х520803901000
5
6

Номер детали на чертеже:

6

HEXAGON SCREW

Заводской номер: Х487520441000 Количество на модель: 2
Х487520441000
2
7

Номер детали на чертеже:

7

SPRING RING

Заводской номер: Х520803001000 Количество на модель: 2
Х520803001000
2
10

Номер детали на чертеже:

10

STRUT

Заводской номер: 524200050070 Количество на модель: 2
524200050070
2
11

Номер детали на чертеже:

11

GROMMET

Заводской номер: 178900050030 Количество на модель: 4
178900050030
4
12

Номер детали на чертеже:

12

DISC

Заводской номер: 278860060040 Количество на модель: 4
278860060040
4
13

Номер детали на чертеже:

13

BUSH

Заводской номер: 178900050010 Количество на модель: 2
178900050010
2
14

Номер детали на чертеже:

14

HEXAGON SCREW

Заводской номер: Х487528241000 Количество на модель: 2
Х487528241000
2
15

Номер детали на чертеже:

15

HEXAGON SCREW

Заводской номер: Х487527741000 Количество на модель: 2
Х487527741000
2
