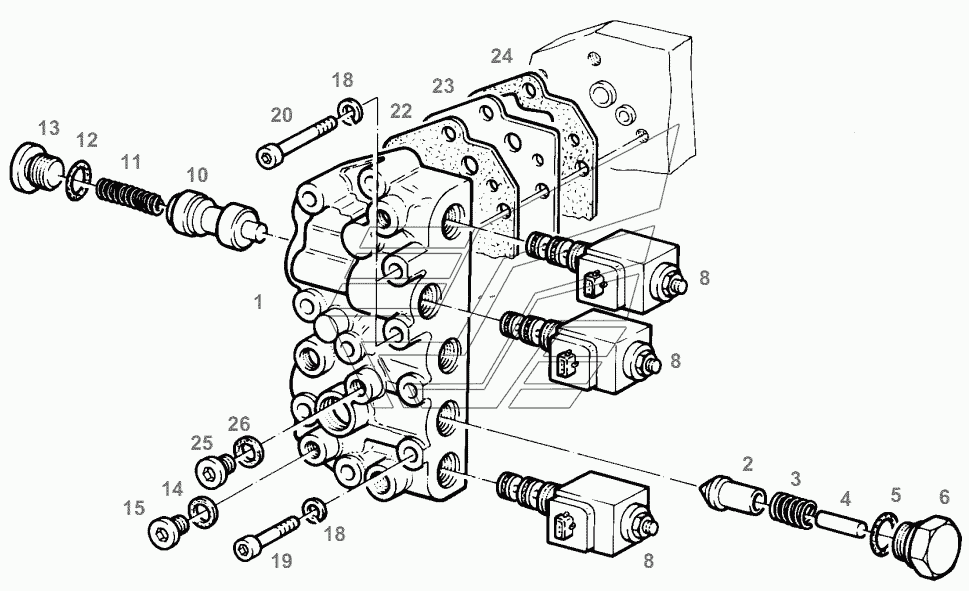

VALVE UNIT Fendt-524 (Xylon) часть1. Каталог 2012г.

VALVE UNIT Fendt-524 (Xylon) часть1 VALVE UNIT Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE UNIT

Заводской номер: G524100600011 Количество на модель: 1
G524100600011
1
1

Номер детали на чертеже:

1

VALVE UNIT

Заводской номер: 514100600012 Количество на модель: 1
514100600012
1
2

Номер детали на чертеже:

2

SEALING CONE

Заводской номер: 514100600080 Количество на модель: 1
514100600080
1
3

Номер детали на чертеже:

3

PRESSURE SPRING

Заводской номер: 514100600090 Количество на модель: 1
514100600090
1
4

Номер детали на чертеже:

4

CYLINDRICAL PIN

Заводской номер: Х505546400000 Количество на модель: 1
Х505546400000
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: Х548868866000 Количество на модель: 1
Х548868866000
1
6

Номер детали на чертеже:

6

LOCK SCREW

Заводской номер: 117861030330 Количество на модель: 1
117861030330
1
8

Номер детали на чертеже:

8

SOLENOID VALVE

Заводской номер: G411151600020 Количество на модель: 3
G411151600020
3
10

Номер детали на чертеже:

10

PISTON

Заводской номер: 524100600020 Количество на модель: 1
524100600020
1
11

Номер детали на чертеже:

11

PRESSURE SPRING

Заводской номер: Х699311000000 Количество на модель: 1
Х699311000000
1
12

Номер детали на чертеже:

12

SEALING RING

Заводской номер: Х540008278000 Количество на модель: 1
Х540008278000
1
13

Номер детали на чертеже:

13

LOCK SCREW

Заводской номер: Х483803201000 Количество на модель: 1
Х483803201000
1
14

Номер детали на чертеже:

14

SEALING RING

Заводской номер: Х540003078000 Количество на модель: 1
Х540003078000
1
15

Номер детали на чертеже:

15

LOCK SCREW

Заводской номер: Х483800000000 Количество на модель: 1
Х483800000000
1
18

Номер детали на чертеже:

18

SPRING RING

Заводской номер: Х523703900000 Количество на модель: 10
Х523703900000
10
19

Номер детали на чертеже:

19

CYLIND. HEAD SCREW

Заводской номер: Х485008105000 Количество на модель: 8
Х485008105000
8
20

Номер детали на чертеже:

20

CYLIND. HEAD SCREW

Заводской номер: Х485008606000 Количество на модель: 2
Х485008606000
2
22

Номер детали на чертеже:

22

GASKET

Заводской номер: 514100600040 Количество на модель: 1
514100600040
1
23

Номер детали на чертеже:

23

SHIM

Заводской номер: 524100600011 Количество на модель: 1
524100600011
1
24

Номер детали на чертеже:

24

GASKET

Заводской номер: 514100600050 Количество на модель: 1
514100600050
1
VALVE UNIT Fendt-524 (Xylon) часть1 VALVE UNIT Fendt-524 (Xylon) часть1
