SHIFTING Fendt-524 (Xylon) часть1. Каталог 2012г.

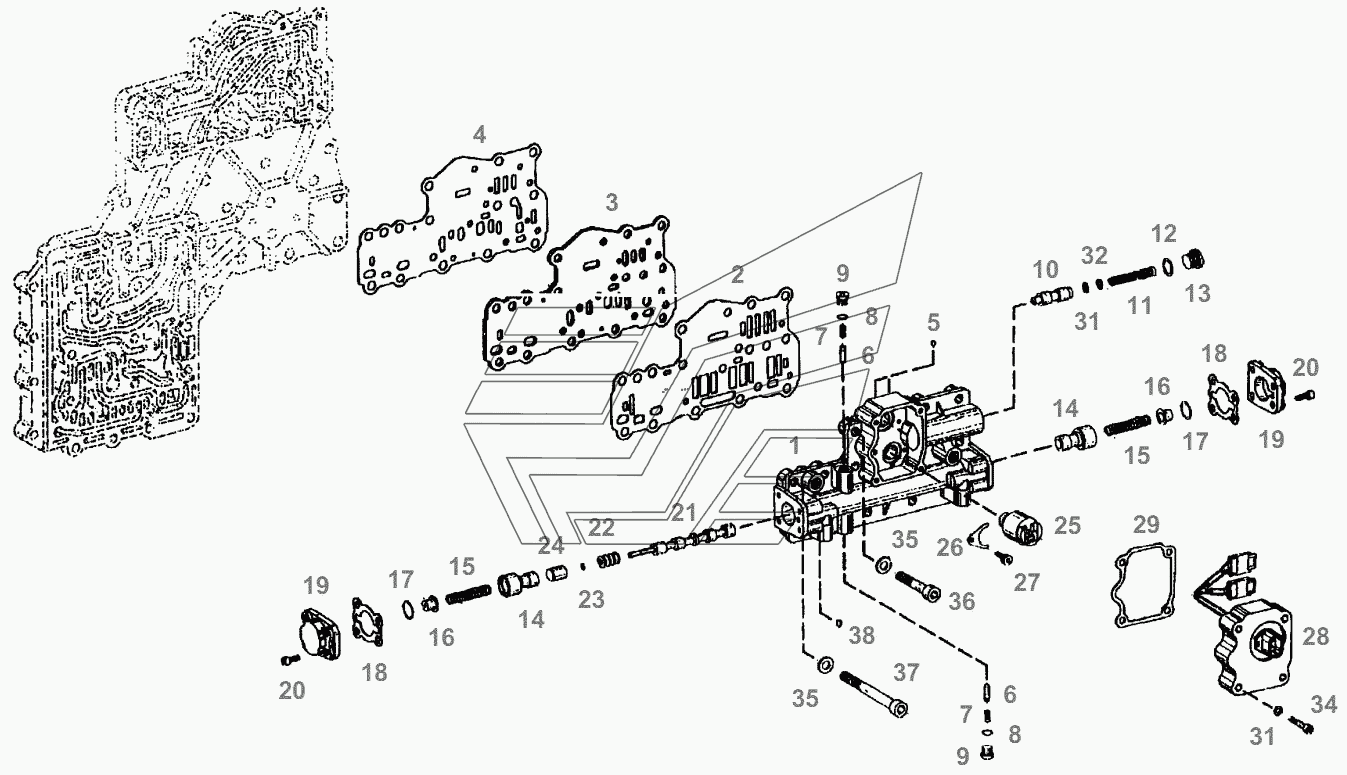

SHIFTING Fendt-524 (Xylon) часть1 VALVE UNIT Fendt-524 (Xylon) часть1

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

VALVE UNIT

Заводской номер: F515100095050 Количество на модель: 1
F515100095050
1
2

Номер детали на чертеже:

2

GASKET

Заводской номер: F514100095060 Количество на модель: 1
F514100095060
1
3

Номер детали на чертеже:

3

SPACER

Заводской номер: F514100095040 Количество на модель: 1
F514100095040
1
4

Номер детали на чертеже:

4

GASKET

Заводской номер: F514100095050 Количество на модель: 1
F514100095050
1
5

Номер детали на чертеже:

5

BALL

Заводской номер: F824100095020 Количество на модель: 2
F824100095020
2
8

Номер детали на чертеже:

8

O-RING

Заводской номер: Х548816800000 Количество на модель: 2
Х548816800000
2
9

Номер детали на чертеже:

9

LOCK SCREW

Заводской номер: Х483800000000 Количество на модель: 2
Х483800000000
2
12

Номер детали на чертеже:

12

O-RING

Заводской номер: Х548841600000 Количество на модель: 1
Х548841600000
1
13

Номер детали на чертеже:

13

LOCK SCREW

Заводской номер: Х483801600000 Количество на модель: 1
Х483801600000
1
17

Номер детали на чертеже:

17

V-AXIAL SEALING RING

Заводской номер: F824100095240 Количество на модель: 2
F824100095240
2
18

Номер детали на чертеже:

18

GASKET

Заводской номер: F824100095190 Количество на модель: 2
F824100095190
2
19

Номер детали на чертеже:

19

COVER

Заводской номер: F824100095200 Количество на модель: 2
F824100095200
2
20

Номер детали на чертеже:

20

CYLIND. HEAD SCREW

Заводской номер: Х485005105000 Количество на модель: 8
Х485005105000
8
23

Номер детали на чертеже:

23

CIRCLIP

Заводской номер: Х530000246000 Количество на модель: 1
Х530000246000
1
25

Номер детали на чертеже:

25

SOLENOID VALVE

Заводской номер: F515100090040 Количество на модель: 2
F515100090040
2
26

Номер детали на чертеже:

26

RETAINING SHEET ME.

Заводской номер: F824100090540 Количество на модель: 2
F824100090540
2
27

Номер детали на чертеже:

27

CYLIND. HEAD SCREW

Заводской номер: Х485002405000 Количество на модель: 2
Х485002405000
2
28

Номер детали на чертеже:

28

WIRING HARNESS

Заводской номер: F515100095060 Количество на модель: 1
F515100095060
1
29

Номер детали на чертеже:

29

GASKET

Заводской номер: F824100095090 Количество на модель: 1
F824100095090
1
29

Номер детали на чертеже:

29

GASKET

Заводской номер: F824100095270 Количество на модель: 1
F824100095270
1
33

Номер детали на чертеже:

33

DISC

Заводской номер: F515100095070 Количество на модель: 4
F515100095070
4
33

Номер детали на чертеже:

33

DISC

Заводской номер: Х450905100000 Количество на модель: 4
Х450905100000
4
34

Номер детали на чертеже:

34

CYLIND. HEAD SCREW

Заводской номер: Х485005605000 Количество на модель: 4
Х485005605000
4
35

Номер детали на чертеже:

35

DISC

Заводской номер: Х450906300000 Количество на модель: 13
Х450906300000
13
36

Номер детали на чертеже:

36

CYLIND. HEAD SCREW

Заводской номер: Х485007706000 Количество на модель: 3
Х485007706000
3
37

Номер детали на чертеже:

37

CYLIND. HEAD SCREW

Заводской номер: Х485008342000 Количество на модель: 10
Х485008342000
10
38

Номер детали на чертеже:

38

BALL

Заводской номер: F824100095030 Количество на модель: 2
F824100095030
2
SHIFTING Fendt-524 (Xylon) часть1 VALVE UNIT Fendt-524 (Xylon) часть1
