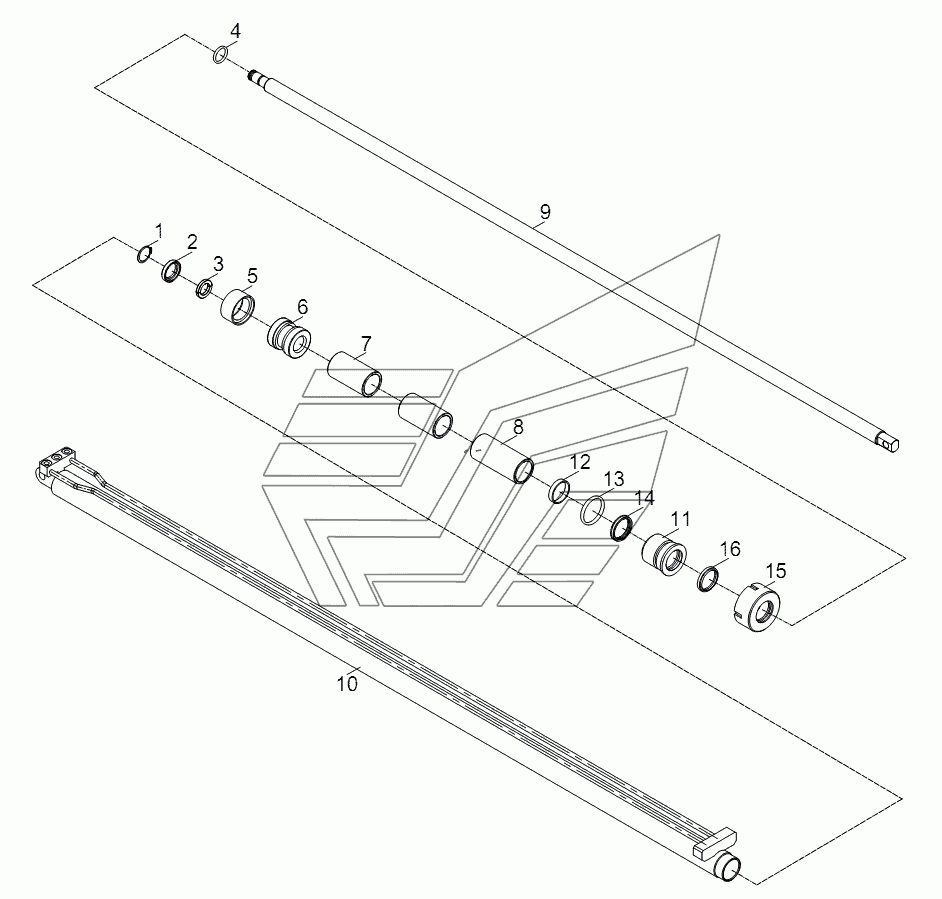

HORIZONTAL CYLINDER RT-75. Каталог 2013г.

VERTICAL CYLINDER RT-75 OUTRIGGER ASSEMBLY RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Horizontal cylinder

Заводской номер: 00756118400500000 Количество на модель: 1
00756118400500000
1
1

Номер детали на чертеже:

1

Circlip for shaft

Заводской номер: 1040301267 Количество на модель: 1
1040301267
1
2

Номер детали на чертеже:

2

Sleeve ring

Заводской номер: 00656908411000006 Количество на модель: 1
00656908411000006
1
3

Номер детали на чертеже:

3

Retaining ring

Заводской номер: 00656908411000005 Количество на модель: 1
00656908411000005
1
4

Номер детали на чертеже:

4

O-ring

Заводской номер: 1081000052 Количество на модель: 1
1081000052
1
5

Номер детали на чертеже:

5

D-A-S combination seal ring

Заводской номер: 1081000233 Количество на модель: 1
1081000233
1
6

Номер детали на чертеже:

6

Piston

Заводской номер: 00657308402000001 Количество на модель: 1
00657308402000001
1
7

Номер детали на чертеже:

7

Spacer sleeve 1

Заводской номер: 00756118400500003 Количество на модель: 2
00756118400500003
2
8

Номер детали на чертеже:

8

Spacer sleeve 2

Заводской номер: 00756118400500004 Количество на модель: 1
00756118400500004
1
9

Номер детали на чертеже:

9

Piston rod

Заводской номер: 00756118400502000 Количество на модель: 1
00756118400502000
1
10

Номер детали на чертеже:

10

Oil cylinder

Заводской номер: 00756118400501000 Количество на модель: 1
00756118400501000
1
11

Номер детали на чертеже:

11

Guide sleeve

Заводской номер: 00756118400500002 Количество на модель: 1
00756118400500002
1
12

Номер детали на чертеже:

12

Supporting ring

Заводской номер: 1081400115 Количество на модель: 1
1081400115
1
13

Номер детали на чертеже:

13

O-ring

Заводской номер: 1081002089 Количество на модель: 1
1081002089
1
14

Номер детали на чертеже:

14

U-ring

Заводской номер: 1081002286 Количество на модель: 1
1081002286
1
15

Номер детали на чертеже:

15

Cap

Заводской номер: 00657308402000005 Количество на модель: 1
00657308402000005
1
16

Номер детали на чертеже:

16

Dust ring

Заводской номер: 1081200014 Количество на модель: 1
1081200014
1
17

Номер детали на чертеже:

17

Seal kit

Заводской номер: E0756118400500001 Количество на модель: 1
E0756118400500001
1
