BASIC BOOM ASSY RT-75. Каталог 2013г.

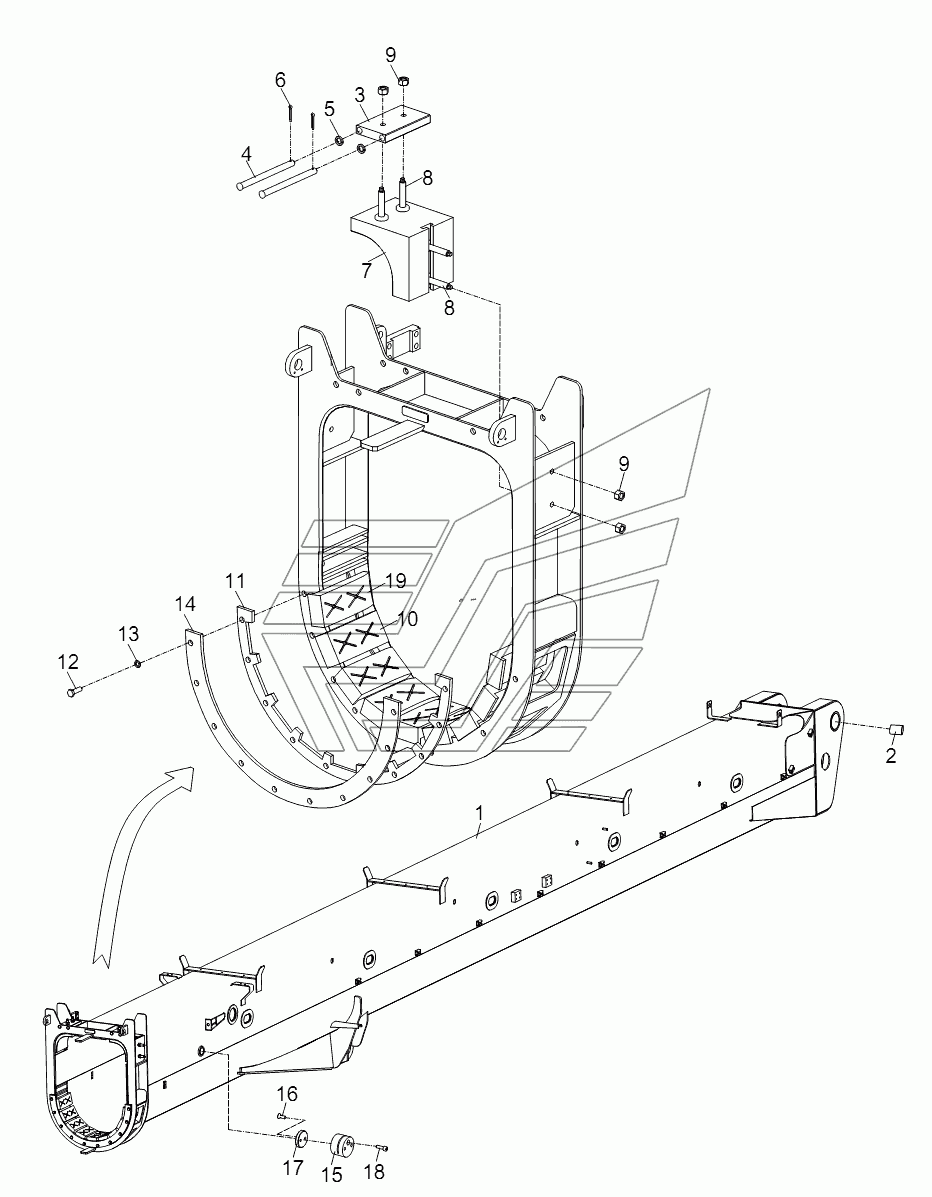

RT75 ROUGH TERRAIN CRANE RT-75 TELESCOPIC BOOM SECTION 1 ASSY RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Basic boom assy

Заводской номер: 00756118500000000 Количество на модель: 1
00756118500000000
1
1

Номер детали на чертеже:

1

Basic boom welded

Заводской номер: 00756118500200000 Количество на модель: 1
00756118500200000
1
2

Номер детали на чертеже:

2

650HP

Заводской номер: 00756118500001010 Количество на модель: 2
00756118500001010
2
3

Номер детали на чертеже:

3

Plate

Заводской номер: 00756118500001020 Количество на модель: 2
00756118500001020
2
4

Номер детали на чертеже:

4

Pin with hole

Заводской номер: 00756118500001030 Количество на модель: 4
00756118500001030
4
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
6

Номер детали на чертеже:

6

Pin

Заводской номер: 1040500060 Количество на модель: 4
1040500060
4
7

Номер детали на чертеже:

7

Pad

Заводской номер: 00756118500001040 Количество на модель: 2
00756118500001040
2
8

Номер детали на чертеже:

8

Adjusting bolt

Заводской номер: 00756118500001050 Количество на модель: 8
00756118500001050
8
9

Номер детали на чертеже:

9

Nut

Заводской номер: 1040200110 Количество на модель: 8
1040200110
8
10

Номер детали на чертеже:

10

Pad

Заводской номер: 00756118500001060 Количество на модель: 7
00756118500001060
7
11

Номер детали на чертеже:

11

Limit plate

Заводской номер: 00756118500001070 Количество на модель: 1
00756118500001070
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000094 Количество на модель: 10
1040000094
10
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300054 Количество на модель: 10
1040300054
10
14

Номер детали на чертеже:

14

Baffle

Заводской номер: 00756118500001080 Количество на модель: 1
00756118500001080
1
15

Номер детали на чертеже:

15

Guide block

Заводской номер: 00755908700001190 Количество на модель: 2
00755908700001190
2
16

Номер детали на чертеже:

16

Screw

Заводской номер: 1040100149 Количество на модель: 4
1040100149
4
17

Номер детали на чертеже:

17

Round slide block

Заводской номер: 00755908700001180 Количество на модель: 2
00755908700001180
2
18

Номер детали на чертеже:

18

Screw

Заводской номер: 1040100122 Количество на модель: 2
1040100122
2
19

Номер детали на чертеже:

19

Slide block 2

Заводской номер: 00756118500001090 Количество на модель: 2
00756118500001090
2
20

Номер детали на чертеже:

20

Molybdenum disulfide grease

Заводской номер: 204040017 Количество на модель: 1
204040017
1
RT75 ROUGH TERRAIN CRANE RT-75 TELESCOPIC BOOM SECTION 1 ASSY RT-75
