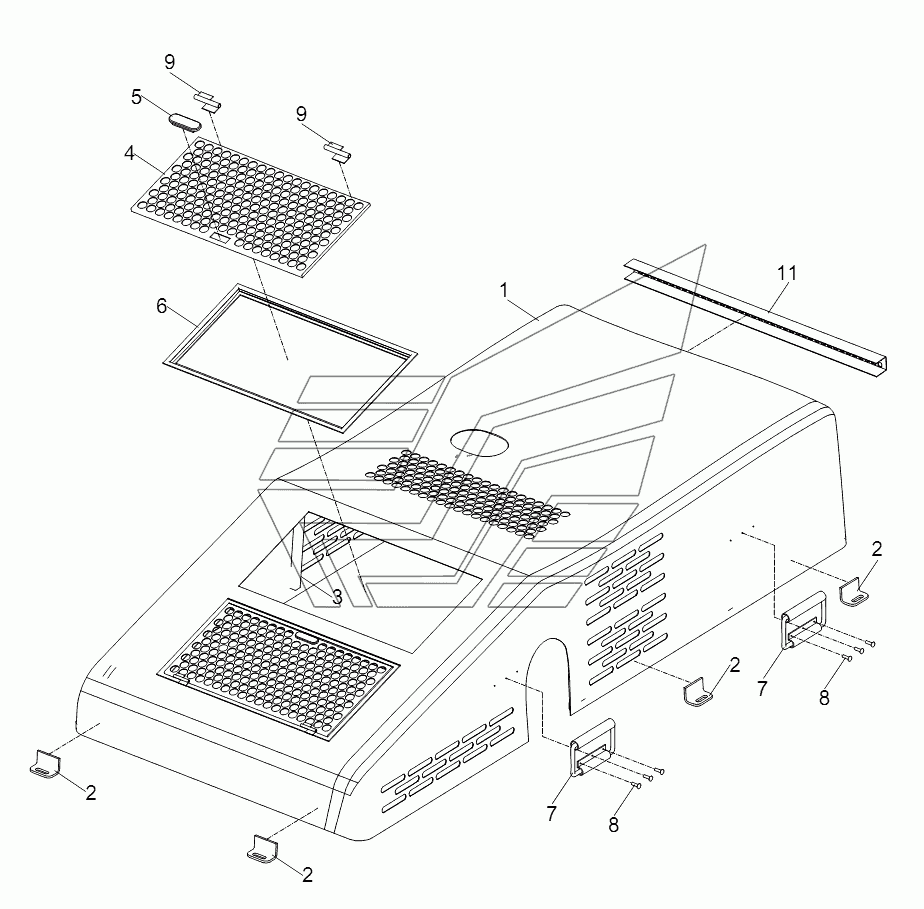

ENGINE HOUSING RT-75. Каталог 2013г.

ENGINE HOUSING AND ITS INSTALLATION RT-75 EXHAUST SYSTEM RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Engine housing

Заводской номер: 00758115100200000 Количество на модель: 1
00758115100200000
1
1

Номер детали на чертеже:

1

Boarding

Заводской номер: 00758115100230000 Количество на модель: 1
00758115100230000
1
2

Номер детали на чертеже:

2

Support

Заводской номер: 00758115100201020 Количество на модель: 6
00758115100201020
6
3

Номер детали на чертеже:

3

Framework welded

Заводской номер: 00758115100210000 Количество на модель: 1
00758115100210000
1
4

Номер детали на чертеже:

4

Cover plate

Заводской номер: 00758115100201040 Количество на модель: 2
00758115100201040
2
5

Номер детали на чертеже:

5

Lock

Заводской номер: 1102500156 Количество на модель: 2
1102500156
2
6

Номер детали на чертеже:

6

Reinforcing rib

Заводской номер: 00758115100220000 Количество на модель: 2
00758115100220000
2
7

Номер детали на чертеже:

7

Grab handle

Заводской номер: 1100700031 Количество на модель: 4
1100700031
4
8

Номер детали на чертеже:

8

Rivet

Заводской номер: 1040400163 Количество на модель: 12
1040400163
12
9

Номер детали на чертеже:

9

Hinge

Заводской номер: 1999900201 Количество на модель: 4
1999900201
4
10

Номер детали на чертеже:

10

Sealing strip

Заводской номер: 1990300198 Количество на модель: 1
1990300198
1
11

Номер детали на чертеже:

11

Channel steel

Заводской номер: 00758115100201060 Количество на модель: 3
00758115100201060
3
