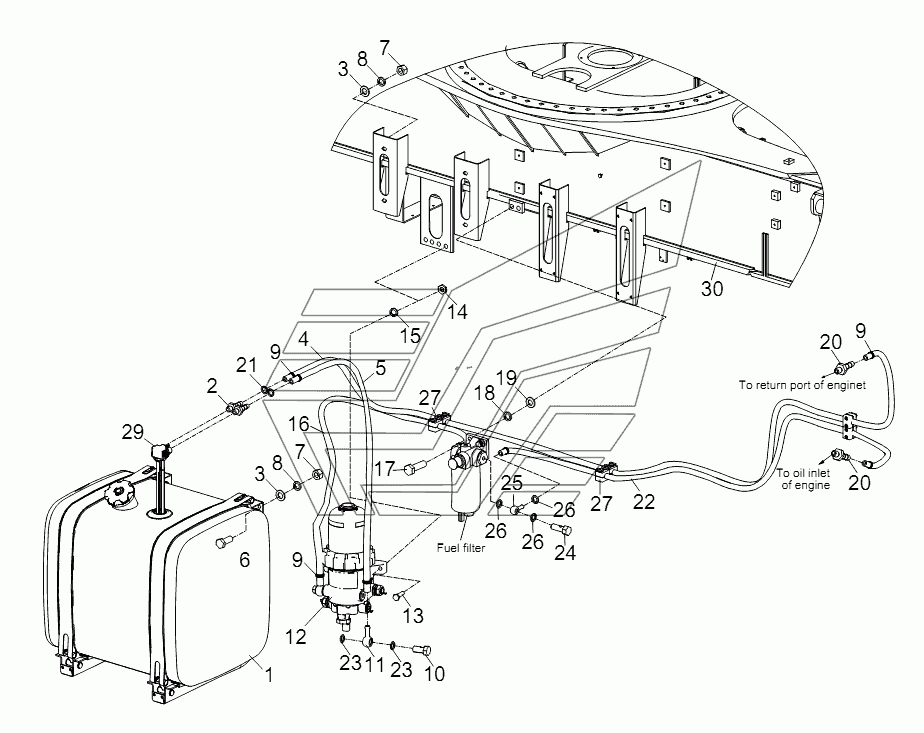

FUEL SUPPLY SYSTEM RT-75. Каталог 2013г.

WHEEL HOUSING AND PLATFORM INSTALLATION RT-75 PREHEATING STARTER RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Fuel supply system

Заводской номер: 00758111110000000 Количество на модель: 1
00758111110000000
1
1

Номер детали на чертеже:

1

Fuel tank assembly

Заводской номер: 1011300066 Количество на модель: 1
1011300066
1
2

Номер детали на чертеже:

2

Oil inlet fitting, fuel tank

Заводской номер: 00757911100001021 Количество на модель: 2
00757911100001021
2
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300052 Количество на модель: 4
1040300052
4
4

Номер детали на чертеже:

4

Delivery hose

Заводской номер: 00757911100001030 Количество на модель: 1
00757911100001030
1
5

Номер детали на чертеже:

5

Oil inlet pipe 1

Заводской номер: 00758111110001010 Количество на модель: 1
00758111110001010
1
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000082 Количество на модель: 4
1040000082
4
7

Номер детали на чертеже:

7

Nut

Заводской номер: 1040200110 Количество на модель: 4
1040200110
4
8

Номер детали на чертеже:

8

Washer

Заводской номер: 1040300065 Количество на модель: 4
1040300065
4
9

Номер детали на чертеже:

9

Worm clamp

Заводской номер: 1990200518 Количество на модель: 8
1990200518
8
10

Номер детали на чертеже:

10

Fitting bolt

Заводской номер: 00679501100001060 Количество на модель: 2
00679501100001060
2
11

Номер детали на чертеже:

11

Fitting

Заводской номер: 00679501100001050 Количество на модель: 2
00679501100001050
2
12

Номер детали на чертеже:

12

Water separator

Заводской номер: 1019900462 Количество на модель: 1
1019900462
1
13

Номер детали на чертеже:

13

Bolt

Заводской номер: 1040000100 Количество на модель: 2
1040000100
2
14

Номер детали на чертеже:

14

Nut

Заводской номер: 1040200105 Количество на модель: 2
1040200105
2
15

Номер детали на чертеже:

15

Washer

Заводской номер: 1040300067 Количество на модель: 2
1040300067
2
16

Номер детали на чертеже:

16

Oil inlet pipe 2

Заводской номер: 00758111110001020 Количество на модель: 1
00758111110001020
1
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 1040000101 Количество на модель: 2
1040000101
2
18

Номер детали на чертеже:

18

Washer

Заводской номер: 1040300054 Количество на модель: 2
1040300054
2
19

Номер детали на чертеже:

19

Washer

Заводской номер: 1040300041 Количество на модель: 2
1040300041
2
20

Номер детали на чертеже:

20

Fuel filter fitting

Заводской номер: 00757911100001040 Количество на модель: 2
00757911100001040
2
21

Номер детали на чертеже:

21

Combination washer

Заводской номер: 1040301536 Количество на модель: 2
1040301536
2
22

Номер детали на чертеже:

22

Oil inlet pipe 3

Заводской номер: 00758111110001030 Количество на модель: 1
00758111110001030
1
23

Номер детали на чертеже:

23

Combination seal washer

Заводской номер: 1081000008 Количество на модель: 4
1081000008
4
24

Номер детали на чертеже:

24

Fitting bolt

Заводской номер: 00757911100001090 Количество на модель: 2
00757911100001090
2
25

Номер детали на чертеже:

25

Fitting

Заводской номер: 00757911100001100 Количество на модель: 2
00757911100001100
2
26

Номер детали на чертеже:

26

Combination seal washer

Заводской номер: 1040301535 Количество на модель: 6
1040301535
6
27

Номер детали на чертеже:

27

Pipe clamp

Заводской номер: 1990200046 Количество на модель: 12
1990200046
12
28

Номер детали на чертеже:

28

Nylon strap

Заводской номер: 1990200006 Количество на модель: 10
1990200006
10
29

Номер детали на чертеже:

29

Oil level sensor

Заводской номер: 1019900893 Количество на модель: 1
1019900893
1
30

Номер детали на чертеже:

30

Chassis attachments welded

Заводской номер: Chassis Количество на модель: 1
Chassis
1
