DEEERICKING CYLINDER INSTALLATION RT-75. Каталог 2013г.

DEERICKING CYLINDER RT-75 SECURING DEVICE FOR HOOK RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

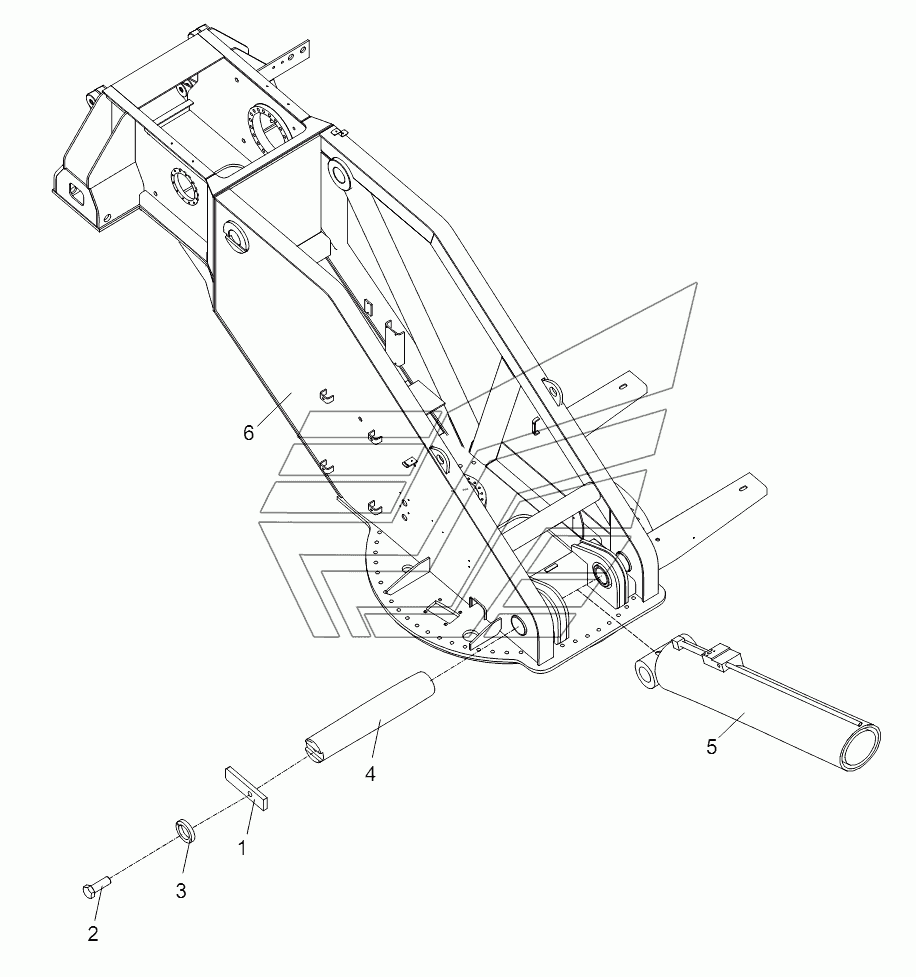

Derricking cylinder installation

Заводской номер: 00756114700400001 Количество на модель: 1
00756114700400001
1
1

Номер детали на чертеже:

1

Chuck plate

Заводской номер: 00756114700401011 Количество на модель: 1
00756114700401011
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000065 Количество на модель: 1
1040000065
1
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300065 Количество на модель: 1
1040300065
1
4

Номер детали на чертеже:

4

Derricking cylinder pin

Заводской номер: 00756114700401021 Количество на модель: 1
00756114700401021
1
5

Номер детали на чертеже:

5

Cylinder

Заводской номер: Cylinder Количество на модель: 1
Cylinder
1
6

Номер детали на чертеже:

6

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
DEERICKING CYLINDER RT-75 SECURING DEVICE FOR HOOK RT-75
