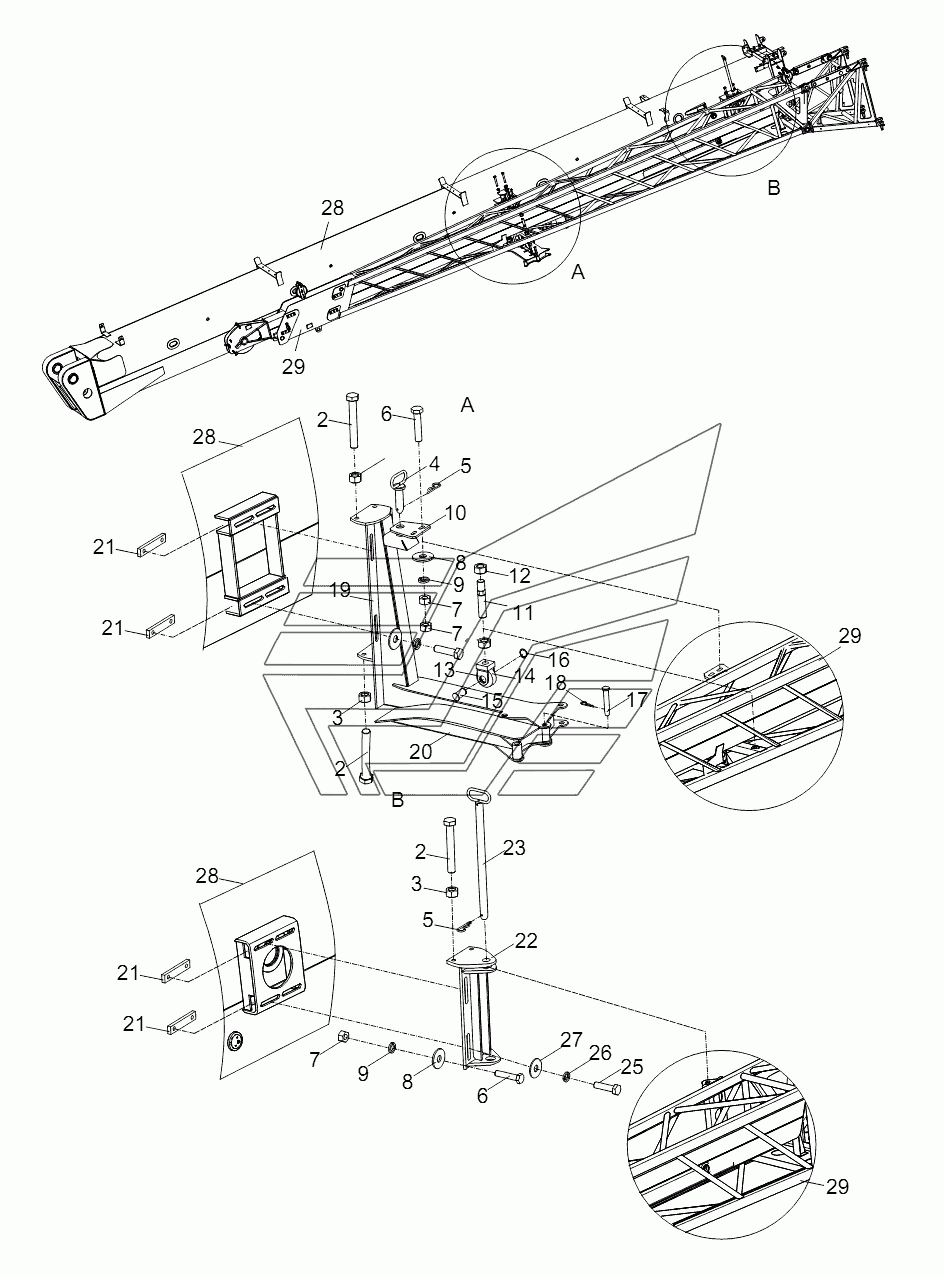

JIB INSTALLATION RT-75. Каталог 2013г.

PULLEY ASSY RT-75 TELESCOPING SYSTEM RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Jib installation

Заводской номер: 00756114700600000 Количество на модель: 1
00756114700600000
1
1

Номер детали на чертеже:

1

Shim block

Заводской номер: 00755904700410000 Количество на модель: 1
00755904700410000
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040001558 Количество на модель: 6
1040001558
6
3

Номер детали на чертеже:

3

Nut

Заводской номер: 1040200097 Количество на модель: 6
1040200097
6
4

Номер детали на чертеже:

4

Pin

Заводской номер: 00755904700420000 Количество на модель: 1
00755904700420000
1
5

Номер детали на чертеже:

5

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 2
006340000029
2
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000767 Количество на модель: 3
1040000767
3
7

Номер детали на чертеже:

7

Nut

Заводской номер: 1040200096 Количество на модель: 5
1040200096
5
8

Номер детали на чертеже:

8

Washer

Заводской номер: 1040300233 Количество на модель: 3
1040300233
3
9

Номер детали на чертеже:

9

Washer

Заводской номер: 1040300054 Количество на модель: 3
1040300054
3
10

Номер детали на чертеже:

10

Fixing bracket

Заводской номер: 00755904700401010 Количество на модель: 1
00755904700401010
1
11

Номер детали на чертеже:

11

Stud

Заводской номер: 00755904700401020 Количество на модель: 2
00755904700401020
2
12

Номер детали на чертеже:

12

Nut

Заводской номер: 1040200146 Количество на модель: 4
1040200146
4
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 00755904700430000 Количество на модель: 2
00755904700430000
2
14

Номер детали на чертеже:

14

Roller

Заводской номер: 00755904700440000 Количество на модель: 2
00755904700440000
2
15

Номер детали на чертеже:

15

Shaft

Заводской номер: 00755904700401040 Количество на модель: 2
00755904700401040
2
16

Номер детали на чертеже:

16

Retainer ring

Заводской номер: 1040300153 Количество на модель: 2
1040300153
2
17

Номер детали на чертеже:

17

Pin

Заводской номер: 00755904700401050 Количество на модель: 2
00755904700401050
2
18

Номер детали на чертеже:

18

Spring-loaded pin

Заводской номер: 006340000032 Количество на модель: 2
006340000032
2
19

Номер детали на чертеже:

19

Bracket

Заводской номер: 00756114700610000 Количество на модель: 1
00756114700610000
1
20

Номер детали на чертеже:

20

Folding bracket

Заводской номер: 00755904700460000 Количество на модель: 1
00755904700460000
1
21

Номер детали на чертеже:

21

Pad

Заводской номер: 00755904700401060 Количество на модель: 4
00755904700401060
4
22

Номер детали на чертеже:

22

Pin bracket

Заводской номер: 00755904700470001 Количество на модель: 1
00755904700470001
1
23

Номер детали на чертеже:

23

Pin

Заводской номер: 00755904700480000 Количество на модель: 1
00755904700480000
1
24

Номер детали на чертеже:

24

Lithium-based Grease

Заводской номер: 204110014 Количество на модель: 1
204110014
1
25

Номер детали на чертеже:

25

Bolt

Заводской номер: 1040000804 Количество на модель: 8
1040000804
8
26

Номер детали на чертеже:

26

Washer

Заводской номер: 1040300065 Количество на модель: 8
1040300065
8
27

Номер детали на чертеже:

27

Washer

Заводской номер: 1040300247 Количество на модель: 8
1040300247
8
28

Номер детали на чертеже:

28

Basic boom assy

Заводской номер: Basicboomassy Количество на модель: 1
Basicboomassy
1
29

Номер детали на чертеже:

29

Jib

Заводской номер: Jib Количество на модель: 1
Jib
1
