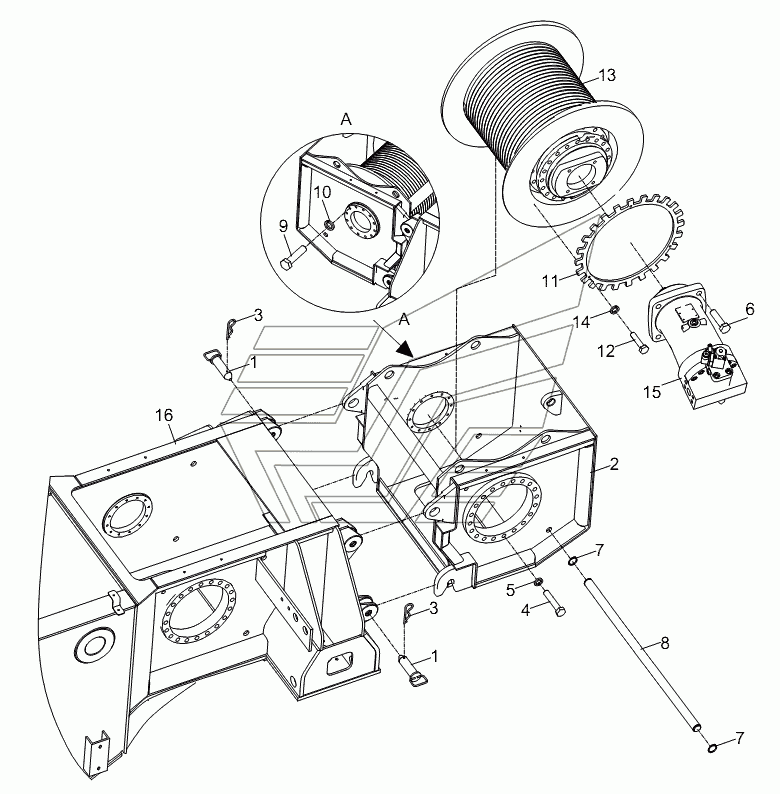

AUXILAIRY WINCH MECHANISM RT-75. Каталог 2013г.

WINCH REDUCER RT-75 WINCH REDUCER RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Auxilairy winch mechanism

Заводской номер: 00756113510400000 Количество на модель: 1
00756113510400000
1
1

Номер детали на чертеже:

1

Pin

Заводской номер: 00756113510401010 Количество на модель: 4
00756113510401010
4
2

Номер детали на чертеже:

2

Auxilairy winch bracket

Заводской номер: 00756113510410001 Количество на модель: 1
00756113510410001
1
3

Номер детали на чертеже:

3

Spring-loaded pin

Заводской номер: 006340000029 Количество на модель: 4
006340000029
4
4

Номер детали на чертеже:

4

Bolt

Заводской номер: 1040000252 Количество на модель: 20
1040000252
20
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300038 Количество на модель: 20
1040300038
20
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000095 Количество на модель: 4
1040000095
4
7

Номер детали на чертеже:

7

Retaining ring

Заводской номер: 1040300165 Количество на модель: 2
1040300165
2
8

Номер детали на чертеже:

8

Rope guard

Заводской номер: 00756113510201010 Количество на модель: 1
00756113510201010
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1040000149 Количество на модель: 12
1040000149
12
10

Номер детали на чертеже:

10

Washer

Заводской номер: 1040300054 Количество на модель: 12
1040300054
12
11

Номер детали на чертеже:

11

Gear plate

Заводской номер: 00756113510201020 Количество на модель: 1
00756113510201020
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000110 Количество на модель: 3
1040000110
3
13

Номер детали на чертеже:

13

Winch reducer

Заводской номер: 1030200856 Количество на модель: 1
1030200856
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 1040300063 Количество на модель: 3
1040300063
3
15

Номер детали на чертеже:

15

Winch motor

Заводской номер: 1030200684 Количество на модель: 1
1030200684
1
16

Номер детали на чертеже:

16

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
