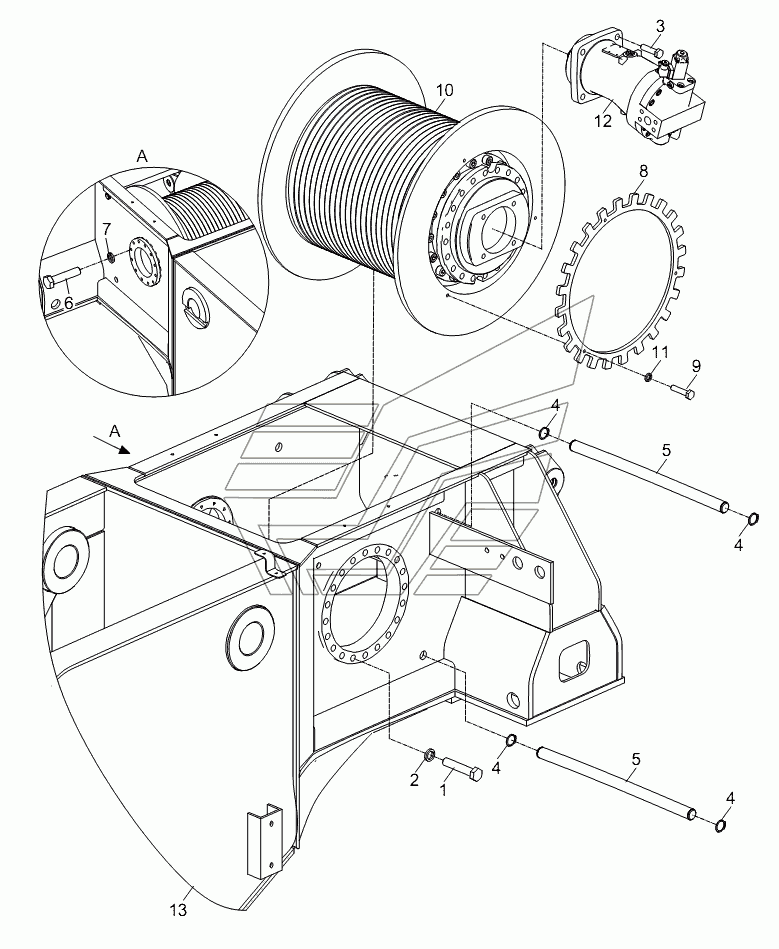

MAIN WINCH MECHANISM RT-75. Каталог 2013г.

SWING LOCKOUT CYLINDER RT-75 WINCH REDUCER RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main winch mechanism

Заводской номер: 00756113510200000 Количество на модель: 1
00756113510200000
1
1

Номер детали на чертеже:

1

Bolt

Заводской номер: 1040000252 Количество на модель: 20
1040000252
20
2

Номер детали на чертеже:

2

Washer

Заводской номер: 1040300038 Количество на модель: 20
1040300038
20
3

Номер детали на чертеже:

3

Bolt

Заводской номер: 1040000095 Количество на модель: 4
1040000095
4
4

Номер детали на чертеже:

4

Retaining ring

Заводской номер: 1040300165 Количество на модель: 4
1040300165
4
5

Номер детали на чертеже:

5

Rope guard

Заводской номер: 00756113510201010 Количество на модель: 2
00756113510201010
2
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000149 Количество на модель: 12
1040000149
12
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1040300054 Количество на модель: 12
1040300054
12
8

Номер детали на чертеже:

8

Gear plate

Заводской номер: 00756113510201020 Количество на модель: 1
00756113510201020
1
9

Номер детали на чертеже:

9

Bolt

Заводской номер: 1040000110 Количество на модель: 3
1040000110
3
10

Номер детали на чертеже:

10

Winch reducer

Заводской номер: 1030200856 Количество на модель: 1
1030200856
1
11

Номер детали на чертеже:

11

Washer

Заводской номер: 1040300063 Количество на модель: 3
1040300063
3
12

Номер детали на чертеже:

12

Winch motor

Заводской номер: 1030200684 Количество на модель: 1
1030200684
1
13

Номер детали на чертеже:

13

Slewing table and its attachments assy weld ed

Заводской номер: Slewingtable Количество на модель: 1
Slewingtable
1
