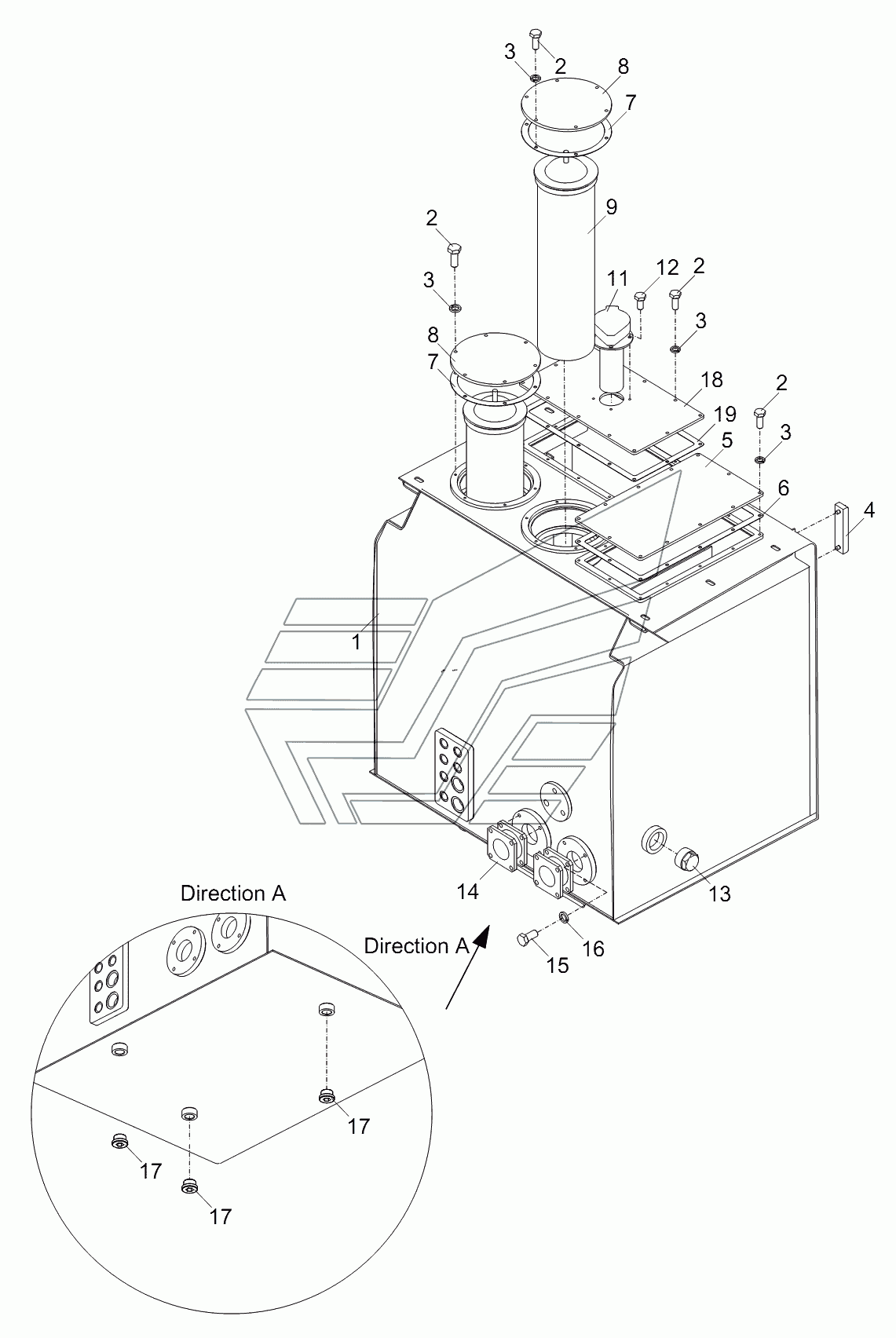

HYDRAULIC OIL TANK RT-75. Каталог 2013г.

HYDRAULIC OIL TANK INSTALLATION RT-75 HYDRAULIC OIL RADIATOR INSTALLATION RT-75

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Hydraulic oil tank

Заводской номер: 00756113010000001 Количество на модель: 1
00756113010000001
1
1

Номер детали на чертеже:

1

Tank assy

Заводской номер: 00756113010200001 Количество на модель: 1
00756113010200001
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 1040000267 Количество на модель: 38
1040000267
38
3

Номер детали на чертеже:

3

Washer

Заводской номер: 1040300063 Количество на модель: 38
1040300063
38
4

Номер детали на чертеже:

4

Liquid level gauge

Заводской номер: 1019900476 Количество на модель: 1
1019900476
1
5

Номер детали на чертеже:

5

Cover plate 1

Заводской номер: 00756113010001010 Количество на модель: 1
00756113010001010
1
6

Номер детали на чертеже:

6

Paper gasket 1

Заводской номер: 00756113010001040 Количество на модель: 1
00756113010001040
1
7

Номер детали на чертеже:

7

Paper gasket 2

Заводской номер: 00756113010001050 Количество на модель: 2
00756113010001050
2
8

Номер детали на чертеже:

8

Cover plate 2

Заводской номер: 00756113010001020 Количество на модель: 2
00756113010001020
2
9

Номер детали на чертеже:

9

Hydraulic oil filter

Заводской номер: 1010600408 Количество на модель: 2
1010600408
2
10

Номер детали на чертеже:

10

Oil return filter element

Заводской номер: 1010600444 Количество на модель: 2
1010600444
2
11

Номер детали на чертеже:

11

Air filter

Заводской номер: 1010500122 Количество на модель: 1
1010500122
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000098 Количество на модель: 4
1040000098
4
13

Номер детали на чертеже:

13

Plug

Заводской номер: 00755913000001011 Количество на модель: 1
00755913000001011
1
14

Номер детали на чертеже:

14

Butterfly valve

Заводской номер: 1010300378 Количество на модель: 2
1010300378
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 1040000069 Количество на модель: 8
1040000069
8
16

Номер детали на чертеже:

16

Washer

Заводской номер: 1040300054 Количество на модель: 8
1040300054
8
17

Номер детали на чертеже:

17

Plug

Заводской номер: 1140101555 Количество на модель: 3
1140101555
3
18

Номер детали на чертеже:

18

Cover plate 3

Заводской номер: 00756113010001030 Количество на модель: 1
00756113010001030
1
19

Номер детали на чертеже:

19

Paper gasket 3

Заводской номер: 00756113010001060 Количество на модель: 1
00756113010001060
1
HYDRAULIC OIL TANK INSTALLATION RT-75 HYDRAULIC OIL RADIATOR INSTALLATION RT-75
