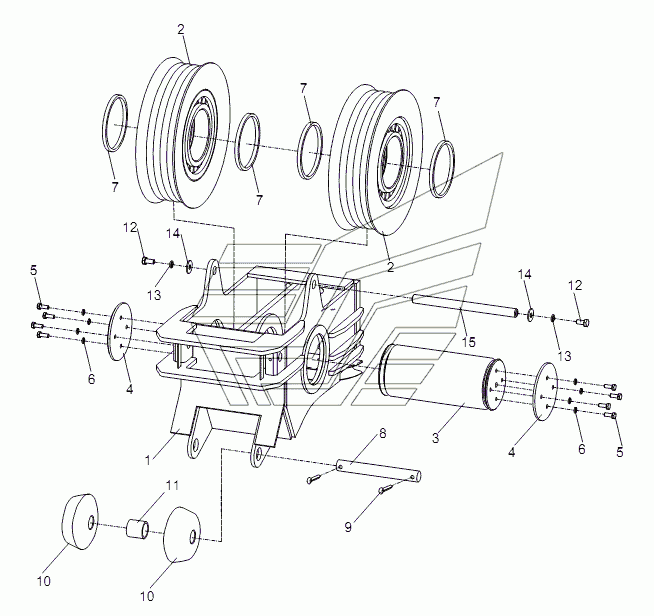

ROLLER HEAD ASSY EXPLODED VIEW D00631141810400000Y RT-551 (4x4). Каталог 2013г.

GUIDE SEAT D00631141801400000Y RT-551 (4x4) TELESCOPING CYLINDER I D00631178410100000_6400Y RT-551 (4x4)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Roller head assy

Заводской номер: 00631141810400000 Количество на модель: 1
00631141810400000
1
1

Номер детали на чертеже:

1

Roller head welded

Заводской номер: 00631141810410000 Количество на модель: 1
00631141810410000
1
2

Номер детали на чертеже:

2

Cable guide pulley

Заводской номер: 00631141801620000 Количество на модель: 2
00631141801620000
2
3

Номер детали на чертеже:

3

Pin

Заводской номер: 00631141801630000 Количество на модель: 1
00631141801630000
1
4

Номер детали на чертеже:

4

Cover

Заводской номер: 00633230000000065 Количество на модель: 2
00633230000000065
2
5

Номер детали на чертеже:

5

Bolt

Заводской номер: 1040000267 Количество на модель: 8
1040000267
8
6

Номер детали на чертеже:

6

Washer

Заводской номер: 1040300063 Количество на модель: 8
1040300063
8
7

Номер детали на чертеже:

7

Spacer ring

Заводской номер: 00633141801601020 Количество на модель: 4
00633141801601020
4
8

Номер детали на чертеже:

8

Pin

Заводской номер: 00633230000000034 Количество на модель: 1
00633230000000034
1
9

Номер детали на чертеже:

9

Pin

Заводской номер: 1040500137 Количество на модель: 2
1040500137
2
10

Номер детали на чертеже:

10

Wheel

Заводской номер: 00631141810401010 Количество на модель: 2
00631141810401010
2
11

Номер детали на чертеже:

11

Pipe

Заводской номер: 00633091800201030 Количество на модель: 1
00633091800201030
1
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000116 Количество на модель: 2
1040000116
2
13

Номер детали на чертеже:

13

Washer

Заводской номер: 1040300067 Количество на модель: 2
1040300067
2
14

Номер детали на чертеже:

14

Washer

Заводской номер: 1040300027 Количество на модель: 2
1040300027
2
15

Номер детали на чертеже:

15

Pin

Заводской номер: 00631141801601010 Количество на модель: 1
00631141801601010
1
