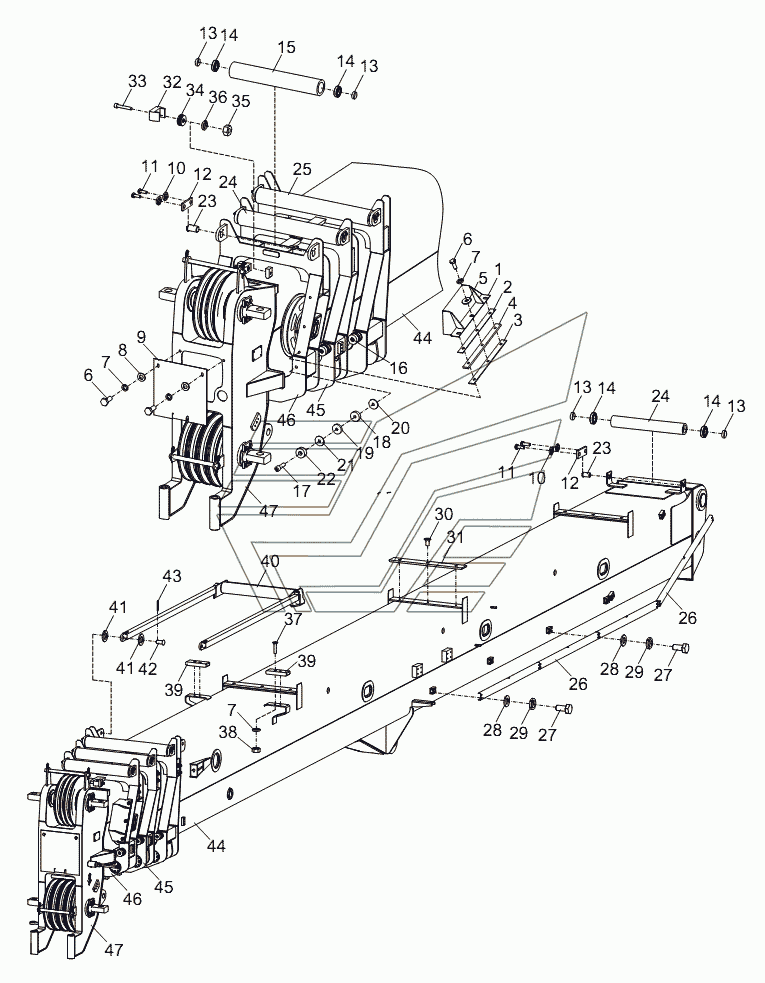

MAIN BOOM ASSY D00755700100000000Y RT-35. Каталог 2013г.

PULLEY ASSY D00755708800400000Y RT-35 ROPE GUIDE ASSY D00755700100600000Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Main boom assy

Заводской номер: 00755700100000000 Количество на модель: 1
00755700100000000
1
1

Номер детали на чертеже:

1

Cover plate assy

Заводской номер: 00755700100200000 Количество на модель: 2
00755700100200000
2
2

Номер детали на чертеже:

2

Plate 1

Заводской номер: 00755700100001010 Количество на модель: 2
00755700100001010
2
3

Номер детали на чертеже:

3

Plate 2

Заводской номер: 00755700100001020 Количество на модель: 2
00755700100001020
2
4

Номер детали на чертеже:

4

Plate 3

Заводской номер: 00755700100001030 Количество на модель: 2
00755700100001030
2
5

Номер детали на чертеже:

5

Washer

Заводской номер: 1040300210 Количество на модель: 6
1040300210
6
6

Номер детали на чертеже:

6

Bolt

Заводской номер: 1040000267 Количество на модель: 8
1040000267
8
7

Номер детали на чертеже:

7

Washer

Заводской номер: 1040300063 Количество на модель: 12
1040300063
12
8

Номер детали на чертеже:

8

Washer

Заводской номер: 1040300066 Количество на модель: 2
1040300066
2
9

Номер детали на чертеже:

9

Cover plate at boom head

Заводской номер: 00755700100001040 Количество на модель: 1
00755700100001040
1
10

Номер детали на чертеже:

10

Washer

Заводской номер: 1040300062 Количество на модель: 16
1040300062
16
11

Номер детали на чертеже:

11

Bolt

Заводской номер: 1040000109 Количество на модель: 16
1040000109
16
12

Номер детали на чертеже:

12

Baffle

Заводской номер: 00755700100001050 Количество на модель: 8
00755700100001050
8
13

Номер детали на чертеже:

13

Spacer sleeve

Заводской номер: 00755700100001060 Количество на модель: 8
00755700100001060
8
14

Номер детали на чертеже:

14

Deep grooved ball bearing

Заводской номер: 1050200261 Количество на модель: 8
1050200261
8
15

Номер детали на чертеже:

15

Drum 1

Заводской номер: 00755700100001070 Количество на модель: 1
00755700100001070
1
16

Номер детали на чертеже:

16

Screw

Заводской номер: 1040100054 Количество на модель: 4
1040100054
4
17

Номер детали на чертеже:

17

Screw

Заводской номер: 1040100089 Количество на модель: 2
1040100089
2
18

Номер детали на чертеже:

18

Adjsuting block 1

Заводской номер: 00755700100401010 Количество на модель: 6
00755700100401010
6
19

Номер детали на чертеже:

19

Adjsuting block 2

Заводской номер: 00755700100401020 Количество на модель: 6
00755700100401020
6
20

Номер детали на чертеже:

20

Adjsuting block 3

Заводской номер: 00755700100401030 Количество на модель: 6
00755700100401030
6
21

Номер детали на чертеже:

21

Adjsuting block 4

Заводской номер: 00755700100401040 Количество на модель: 6
00755700100401040
6
22

Номер детали на чертеже:

22

Plate

Заводской номер: 00755700100001080 Количество на модель: 6
00755700100001080
6
23

Номер детали на чертеже:

23

Pin

Заводской номер: 00755700100001090 Количество на модель: 8
00755700100001090
8
24

Номер детали на чертеже:

24

Drum 2

Заводской номер: 00755700100001100 Количество на модель: 2
00755700100001100
2
25

Номер детали на чертеже:

25

Drum 3

Заводской номер: 00755700100001110 Количество на модель: 1
00755700100001110
1
26

Номер детали на чертеже:

26

Grooved plate

Заводской номер: 00755700100001120 Количество на модель: 4
00755700100001120
4
27

Номер детали на чертеже:

27

Bolt

Заводской номер: 1040000204 Количество на модель: 16
1040000204
16
28

Номер детали на чертеже:

28

Washer

Заводской номер: 1040300048 Количество на модель: 16
1040300048
16
29

Номер детали на чертеже:

29

Washer

Заводской номер: 1040300060 Количество на модель: 16
1040300060
16
30

Номер детали на чертеже:

30

Screw

Заводской номер: 1040100080 Количество на модель: 9
1040100080
9
31

Номер детали на чертеже:

31

Plate 4

Заводской номер: 00755700100001130 Количество на модель: 3
00755700100001130
3
32

Номер детали на чертеже:

32

Aligning block

Заводской номер: 00755700100001150 Количество на модель: 12
00755700100001150
12
33

Номер детали на чертеже:

33

Screw

Заводской номер: 1040100208 Количество на модель: 12
1040100208
12
34

Номер детали на чертеже:

34

Washer

Заводской номер: 1040300211 Количество на модель: 60
1040300211
60
35

Номер детали на чертеже:

35

Nut

Заводской номер: 1040200113 Количество на модель: 12
1040200113
12
36

Номер детали на чертеже:

36

Washer

Заводской номер: 1040300067 Количество на модель: 12
1040300067
12
37

Номер детали на чертеже:

37

Screw

Заводской номер: 1040100158 Количество на модель: 4
1040100158
4
38

Номер детали на чертеже:

38

Nut

Заводской номер: 1040200192 Количество на модель: 4
1040200192
4
39

Номер детали на чертеже:

39

Pad

Заводской номер: 00755900100001181 Количество на модель: 2
00755900100001181
2
40

Номер детали на чертеже:

40

Rope guide assy

Заводской номер: 00755700100600000 Количество на модель: 1
00755700100600000
1
41

Номер детали на чертеже:

41

Washer

Заводской номер: 1040300106 Количество на модель: 4
1040300106
4
42

Номер детали на чертеже:

42

Pin

Заводской номер: 00755900100001190 Количество на модель: 2
00755900100001190
2
43

Номер детали на чертеже:

43

Pin

Заводской номер: 1040500057 Количество на модель: 2
1040500057
2
44

Номер детали на чертеже:

44

Basic boom assy

Заводской номер: Basicboomassy Количество на модель: 1
Basicboomassy
1
45

Номер детали на чертеже:

45

Telescopic boom section

Заводской номер: Telescopicboom Количество на модель: 1
Telescopicboom
1
