  6. PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (HYDRAULIC RESERVOIR) D00755701720000001Y

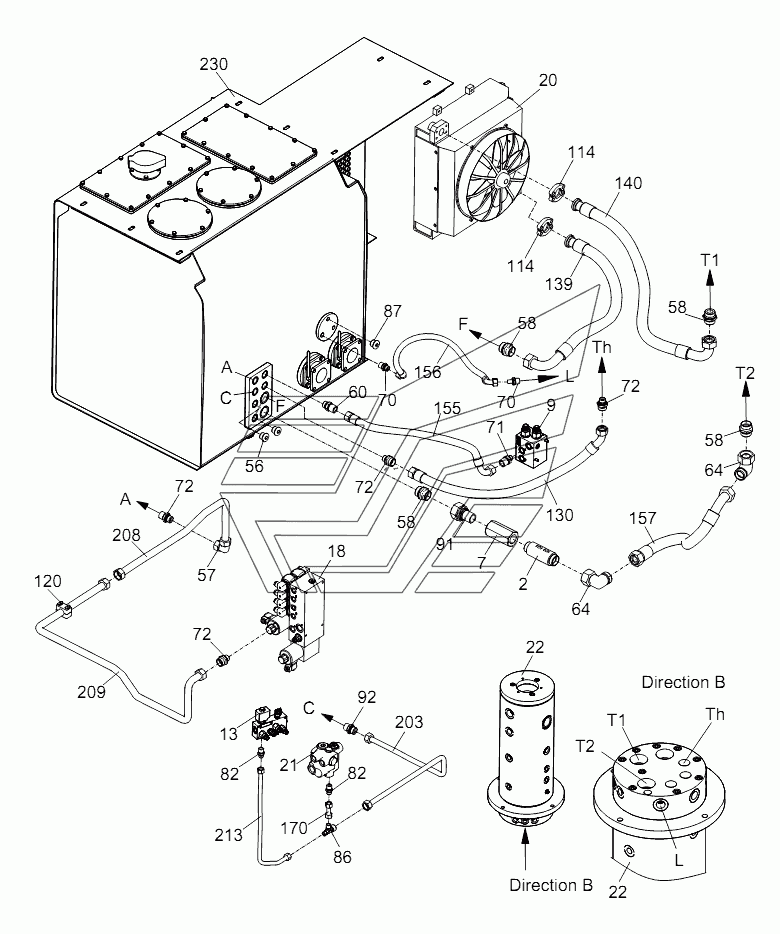

PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (HYDRAULIC RESERVOIR) D00755701720000001Y RT-35. Каталог 2013г.

SLEWING CUSHION VALVE (CUSHION VALVE) D1010300495_6500Y RT-35 PIPE LAYOUT DRAWING, CHASSIS HYDRAULIC SYSTEM (GEAR PUMP) D00755701720000001Y RT-35

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Pipe layout drawing, chassis hydraulic syste m

Заводской номер: 00755701720000001 Количество на модель: 1
00755701720000001
1
2

Номер детали на чертеже:

2

Six-way union

Заводской номер: 00755901700001010 Количество на модель: 1
00755901700001010
1
7

Номер детали на чертеже:

7

S-type check valve

Заводской номер: 1010300082 Количество на модель: 1
1010300082
1
9

Номер детали на чертеже:

9

Relief control valve block

Заводской номер: 1010302066 Количество на модель: 1
1010302066
1
13

Номер детали на чертеже:

13

Brake valve assy

Заводской номер: 1010302070 Количество на модель: 1
1010302070
1
18

Номер детали на чертеже:

18

Outrigger control valve

Заводской номер: 1010302068 Количество на модель: 1
1010302068
1
20

Номер детали на чертеже:

20

Radiator

Заводской номер: 1010400111 Количество на модель: 1
1010400111
1
21

Номер детали на чертеже:

21

Fluid filling valve

Заводской номер: 1010302039 Количество на модель: 1
1010302039
1
22

Номер детали на чертеже:

22

Central revolving joint

Заводской номер: 1140109716 Количество на модель: 1
1140109716
1
56

Номер детали на чертеже:

56

Plug

Заводской номер: 1140108756 Количество на модель: 2
1140108756
2
57

Номер детали на чертеже:

57

Fitting

Заводской номер: 1149900360 Количество на модель: 1
1149900360
1
58

Номер детали на чертеже:

58

Fitting

Заводской номер: 1140108837 Количество на модель: 4
1140108837
4
60

Номер детали на чертеже:

60

Fitting

Заводской номер: 1140108815 Количество на модель: 8
1140108815
8
64

Номер детали на чертеже:

64

Fitting

Заводской номер: 1149900362 Количество на модель: 2
1149900362
2
70

Номер детали на чертеже:

70

Fitting

Заводской номер: 1140108805 Количество на модель: 3
1140108805
3
71

Номер детали на чертеже:

71

Fitting

Заводской номер: 1140108812 Количество на модель: 4
1140108812
4
72

Номер детали на чертеже:

72

Fitting

Заводской номер: 1140108825 Количество на модель: 4
1140108825
4
82

Номер детали на чертеже:

82

Fitting

Заводской номер: 1140108799 Количество на модель: 8
1140108799
8
86

Номер детали на чертеже:

86

Fitting

Заводской номер: 1149900376 Количество на модель: 1
1149900376
1
87

Номер детали на чертеже:

87

Plug

Заводской номер: 1140108757 Количество на модель: 2
1140108757
2
91

Номер детали на чертеже:

91

Fitting

Заводской номер: 1140108841 Количество на модель: 1
1140108841
1
92

Номер детали на чертеже:

92

Fitting

Заводской номер: 1140108809 Количество на модель: 1
1140108809
1
114

Номер детали на чертеже:

114

Nominal bolt flange assembly

Заводской номер: 1140101863 Количество на модель: 1
1140101863
1
120

Номер детали на чертеже:

120

Pipe clamp

Заводской номер: 1990201536 Количество на модель: 1
1990201536
1
130

Номер детали на чертеже:

130

Hose assy

Заводской номер: 1140224288 Количество на модель: 1
1140224288
1
139

Номер детали на чертеже:

139

Hose assy

Заводской номер: 1140224258 Количество на модель: 1
1140224258
1
140

Номер детали на чертеже:

140

Hose assy

Заводской номер: 1140224259 Количество на модель: 1
1140224259
1
155

Номер детали на чертеже:

155

Hose assy

Заводской номер: 1140224276 Количество на модель: 1
1140224276
1
156

Номер детали на чертеже:

156

Hose assy

Заводской номер: 1140224277 Количество на модель: 1
1140224277
1
157

Номер детали на чертеже:

157

Hose assy

Заводской номер: 1140224278 Количество на модель: 1
1140224278
1
170

Номер детали на чертеже:

170

Steel pipe assy

Заводской номер: 00755701718090000 Количество на модель: 1
00755701718090000
1
203

Номер детали на чертеже:

203

Steel pipe assy

Заводской номер: 00755701718430000 Количество на модель: 1
00755701718430000
1
208

Номер детали на чертеже:

208

Steel pipe assy

Заводской номер: 00755701718480000 Количество на модель: 1
00755701718480000
1
209

Номер детали на чертеже:

209

Steel pipe assy

Заводской номер: 00755701718490000 Количество на модель: 1
00755701718490000
1
213

Номер детали на чертеже:

213

Steel pipe assy

Заводской номер: 00755701715840000 Количество на модель: 1
00755701715840000
1
230

Номер детали на чертеже:

230

Hydraulic oil tank

Заводской номер: 00755703000000001 Количество на модель: 1
00755703000000001
1
