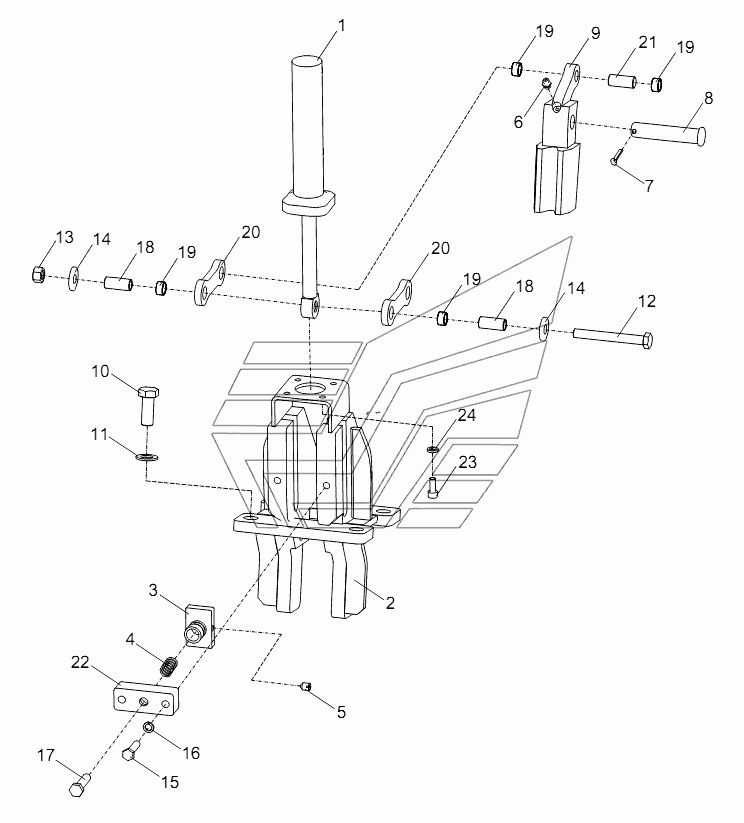

SWING LOCKING DEVICE RT-100. Каталог 2013г.

SWING BEARING INSTALLATION RT-100 SWING LOCKOUT CYLINDER RT-100

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Swing locking device

Заводской номер: 00755915900000000 Количество на модель: 1
00755915900000000
1
1

Номер детали на чертеже:

1

Swing locking cylinder

Заводской номер: 00755708401000000 Количество на модель: 1
00755708401000000
1
2

Номер детали на чертеже:

2

Seat

Заводской номер: 00755915900200000 Количество на модель: 1
00755915900200000
1
3

Номер детали на чертеже:

3

Sliding assembly

Заводской номер: 00755905900400000 Количество на модель: 1
00755905900400000
1
4

Номер детали на чертеже:

4

Spring

Заводской номер: 00755905900001010 Количество на модель: 1
00755905900001010
1
5

Номер детали на чертеже:

5

Screw

Заводской номер: 1040100972 Количество на модель: 1
1040100972
1
6

Номер детали на чертеже:

6

Oil cup

Заводской номер: 1080000226 Количество на модель: 1
1080000226
1
7

Номер детали на чертеже:

7

Pin

Заводской номер: 1040500759 Количество на модель: 1
1040500759
1
8

Номер детали на чертеже:

8

Pin

Заводской номер: 00755915900001010 Количество на модель: 1
00755915900001010
1
9

Номер детали на чертеже:

9

Locking gear

Заводской номер: 00755915900001020 Количество на модель: 1
00755915900001020
1
10

Номер детали на чертеже:

10

Bolt

Заводской номер: 1040000264 Количество на модель: 4
1040000264
4
11

Номер детали на чертеже:

11

Washer

Заводской номер: 1040300983 Количество на модель: 4
1040300983
4
12

Номер детали на чертеже:

12

Bolt

Заводской номер: 1040000039 Количество на модель: 1
1040000039
1
13

Номер детали на чертеже:

13

Nut

Заводской номер: 1040200110 Количество на модель: 1
1040200110
1
14

Номер детали на чертеже:

14

Washer

Заводской номер: 00755905900001040 Количество на модель: 2
00755905900001040
2
15

Номер детали на чертеже:

15

Bolt

Заводской номер: 1040000169 Количество на модель: 2
1040000169
2
16

Номер детали на чертеже:

16

Washer

Заводской номер: 1040300054 Количество на модель: 2
1040300054
2
17

Номер детали на чертеже:

17

Bolt

Заводской номер: 1040000087 Количество на модель: 1
1040000087
1
18

Номер детали на чертеже:

18

Sheath

Заводской номер: 00755905900001050 Количество на модель: 2
00755905900001050
2
19

Номер детали на чертеже:

19

Automatic lubricating bearing

Заводской номер: 1050100003 Количество на модель: 4
1050100003
4
20

Номер детали на чертеже:

20

Connecting rod

Заводской номер: 00755915900001030 Количество на модель: 2
00755915900001030
2
21

Номер детали на чертеже:

21

Shaft

Заводской номер: 00755905900001070 Количество на модель: 1
00755905900001070
1
22

Номер детали на чертеже:

22

Spring seat

Заводской номер: 00755905900001080 Количество на модель: 1
00755905900001080
1
23

Номер детали на чертеже:

23

Screw

Заводской номер: 1040100069 Количество на модель: 4
1040100069
4
24

Номер детали на чертеже:

24

Washer

Заводской номер: 1040300063 Количество на модель: 4
1040300063
4
