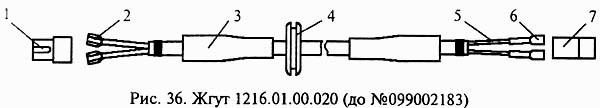

Жгут 1216.01.00.020 ЭП-1616

Вид отображения:

По ширине экрана

Масштаб

№

Инфо

Название детали

Заводской номер

Количество на модель

Номер детали на чертеже:

Колодка гнездовая 602602 {ОСТ 37.003.032-88}

Заводской номер: Колодка гнездовая 602602 {ОСТ 37.003.032-88} Количество на модель: 1

Колодка гнездовая 602602 {ОСТ 37.003.032-88}

Номер детали на чертеже:

Гнездо 203612-11 {ОСТ 37.003.032-88}

Заводской номер: Гнездо 203612-11 {ОСТ 37.003.032-88} Количество на модель: 2

Гнездо 203612-11 {ОСТ 37.003.032-88}

Номер детали на чертеже:

Трубка

Заводской номер: 1216.01.00.021 Количество на модель: 2

1216.01.00.021

Номер детали на чертеже:

Втулка 16-10 {ГОСТ 19421-74}

Заводской номер: Втулка 16-10 {ГОСТ 19421-74} Количество на модель: 1

Втулка 16-10 {ГОСТ 19421-74}

Номер детали на чертеже:

Провод ПВ3 0,75 (3,72 м) {ГОСТ 6323-79}

Заводской номер: Провод ПВ3 0,75 (3,72 м) {ГОСТ 6323-79} Количество на модель: 1

Провод ПВ3 0,75 (3,72 м) {ГОСТ 6323-79}

Номер детали на чертеже:

Штырь 103612-11 {ОСТ 37.003.032-88}

Заводской номер: Штырь 103612-11 {ОСТ 37.003.032-88} Количество на модель: 2

Штырь 103612-11 {ОСТ 37.003.032-88}

Номер детали на чертеже:

Колодка штыревая 502602 {ОСТ 37.003.032-88}

Заводской номер: Колодка штыревая 502602 {ОСТ 37.003.032-88} Количество на модель: 1

Колодка штыревая 502602 {ОСТ 37.003.032-88}
