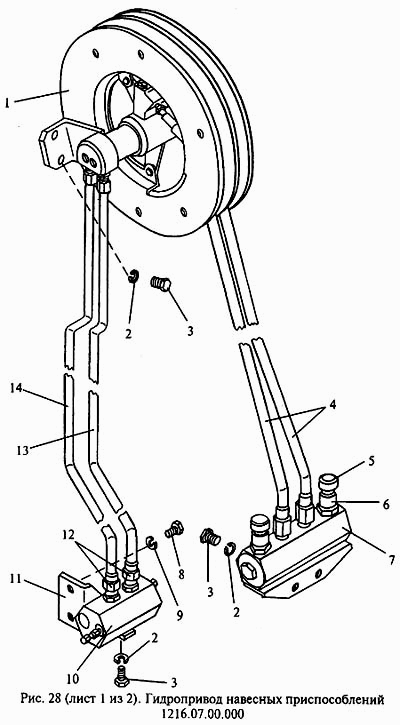

Гидропривод навесных приспособлений 1216.07.00.000 ЭП-1616

Гидроцилиндр 1601.04.55.000-04, 1601.04.55.000-06 ЭП-1616 Гидропривод навесных приспособлений 1216.07.00.000 ЭП-1616

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Барабан

Заводской номер: 1216.07.01.000 Количество на модель: 1
1216.07.01.000
1
2

Номер детали на чертеже:

2

Шайба 8 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 06 {ГОСТ 6402-70} Количество на модель: 5
Шайба 8 65Г 06 {ГОСТ 6402-70}
5
3

Номер детали на чертеже:

3

Болт М8-8gх14.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М8-8gх14.46.06 {ГОСТ 7796-70} Количество на модель: 5
Болт М8-8gх14.46.06 {ГОСТ 7796-70}
5
4

Номер детали на чертеже:

4

Рукав

Заводской номер: 1216.07.01.010 Количество на модель: 2
1216.07.01.010
2
5

Номер детали на чертеже:

5

Колпачок

Заводской номер: 103.07.01.013 Количество на модель: 2
103.07.01.013
2
6

Номер детали на чертеже:

6

Клапан запорный маслопровода в сборе 3057-4616330 {ТУ 23-1-81}

Заводской номер: Клапан запорный маслопровода в сборе 3057-4616330 {ТУ 23-1-81} Количество на модель: 1
Клапан запорный маслопровода в сборе 3057-4616330 {ТУ 23-1-81}
1
7

Номер детали на чертеже:

7

Коллектор

Заводской номер: 103К.04.14.030 Количество на модель: 1
103К.04.14.030
1
8

Номер детали на чертеже:

8

Болт М10-8gх25.46.06 {ГОСТ 7796-70}

Заводской номер: Болт М10-8gх25.46.06 {ГОСТ 7796-70} Количество на модель: 2
Болт М10-8gх25.46.06 {ГОСТ 7796-70}
2
9

Номер детали на чертеже:

9

Шайба 10 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 10 65Г 06 {ГОСТ 6402-70} Количество на модель: 2
Шайба 10 65Г 06 {ГОСТ 6402-70}
2
10

Номер детали на чертеже:

10

Клапан предохранительный

Заводской номер: 1216.07.00.010 Количество на модель: 1
1216.07.00.010
1
11

Номер детали на чертеже:

11

Кронштейн

Заводской номер: 1216.07.00.001 Количество на модель: 1
1216.07.00.001
1
12

Номер детали на чертеже:

12

Штуцер

Заводской номер: 1216.07.00.002 Количество на модель: 4
1216.07.00.002
4
13

Номер детали на чертеже:

13

Трубопровод

Заводской номер: 1216.07.00.070-06 Количество на модель: 1
1216.07.00.070-06
1
14

Номер детали на чертеже:

14

Трубопровод

Заводской номер: 1216.07.00.070-04 Количество на модель: 1
1216.07.00.070-04
1
