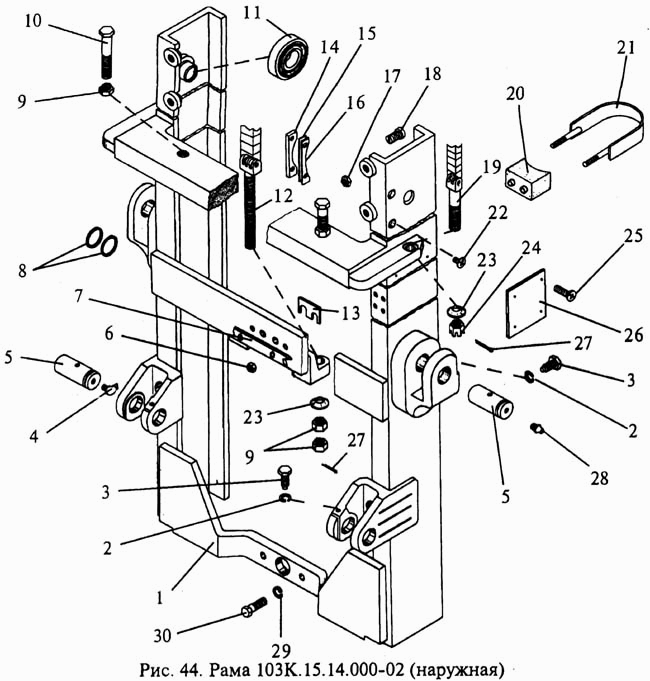

Рама 103К.15.14.000-02 (наружная) ЭП-103КО

Рама 103К.15.13.000 (внутренняя) ЭП-103КО Комплект ЗИП ЭП-103КО

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама

Заводской номер: 103К.15.14.000-02 Количество на модель: 1
103К.15.14.000-02
1
2

Номер детали на чертеже:

2

Шайба 8 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 06 {ГОСТ 6402-70} Количество на модель: 4
Шайба 8 65Г 06 {ГОСТ 6402-70}
4
3

Номер детали на чертеже:

3

Болт

Заводской номер: 103.05.00.024 Количество на модель: 4
103.05.00.024
4
4

Номер детали на чертеже:

4

Масленка 2.3.90.Ц.6хр {ГОСТ 19853-74}

Заводской номер: Масленка 2.3.90.Ц.6хр {ГОСТ 19853-74} Количество на модель: 2
Масленка 2.3.90.Ц.6хр {ГОСТ 19853-74}
2
5

Номер детали на чертеже:

5

Ось

Заводской номер: 103.05.00.023 Количество на модель: 4
103.05.00.023
4
6

Номер детали на чертеже:

6

Гайка М8-6Н.5.06 {ГОСТ 15521-70}

Заводской номер: Гайка М8-6Н.5.06 {ГОСТ 15521-70} Количество на модель: 2
Гайка М8-6Н.5.06 {ГОСТ 15521-70}
2
7

Номер детали на чертеже:

7

Планка

Заводской номер: 103К.15.10.139 Количество на модель: 1
103К.15.10.139
1
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: 103.05.00.006 Количество на модель: 4
103.05.00.006
4
9

Номер детали на чертеже:

9

Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70}

Заводской номер: Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70} Количество на модель: 6
Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70}
6
10

Номер детали на чертеже:

10

Болт

Заводской номер: 103К.15.10.137 Количество на модель: 2
103К.15.10.137
2
11

Номер детали на чертеже:

11

Подшипник 460706 КС17 {ТУ 37.006.111-81}

Заводской номер: Подшипник 460706 КС17 {ТУ 37.006.111-81} Количество на модель: 2
Подшипник 460706 КС17 {ТУ 37.006.111-81}
2
12

Номер детали на чертеже:

12

Тяга

Заводской номер: 103К.15.00.025 Количество на модель: 1
103К.15.00.025
1
13

Номер детали на чертеже:

13

Прокладка

Заводской номер: 103К.15.00.008 Количество на модель:
103К.15.00.008
14

Номер детали на чертеже:

14

Ограничитель верхний

Заводской номер: 103К.15.10.115 Количество на модель: 2
103К.15.10.115
2
15

Номер детали на чертеже:

15

Ограничитель верхний

Заводской номер: 103К.15.10.115-04 Количество на модель:
103К.15.10.115-04
16

Номер детали на чертеже:

16

Ограничитель верхний

Заводской номер: 103К.15.10.115-06 Количество на модель:
103К.15.10.115-06
17

Номер детали на чертеже:

17

Гайка М12х1,25-6Н.04.06 {ГОСТ 2526-70}

Заводской номер: Гайка М12х1,25-6Н.04.06 {ГОСТ 2526-70} Количество на модель: 4
Гайка М12х1,25-6Н.04.06 {ГОСТ 2526-70}
4
18

Номер детали на чертеже:

18

Упор

Заводской номер: 103К.15.00.013 Количество на модель: 4
103К.15.00.013
4
19

Номер детали на чертеже:

19

Цепь

Заводской номер: 103К.15.00.020-02 Количество на модель: 2
103К.15.00.020-02
2
20

Номер детали на чертеже:

20

Упор

Заводской номер: 103К.15.10.107 Количество на модель: 1
103К.15.10.107
1
21

Номер детали на чертеже:

21

Хомут

Заводской номер: 103К.15.10.130 Количество на модель: 1
103К.15.10.130
1
22

Номер детали на чертеже:

22

Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80}

Заводской номер: Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80} Количество на модель: 4
Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80}
4
23

Номер детали на чертеже:

23

Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68}

Заводской номер: Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68} Количество на модель: 4
Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68}
4
24

Номер детали на чертеже:

24

Гайка М16х1,5-6Н.5.06 {ГОСТ 5918-73}

Заводской номер: Гайка М16х1,5-6Н.5.06 {ГОСТ 5918-73} Количество на модель: 2
Гайка М16х1,5-6Н.5.06 {ГОСТ 5918-73}
2
25

Номер детали на чертеже:

25

Винт 3-6-Кд {ОСТ1.31528-80}

Заводской номер: Винт 3-6-Кд {ОСТ1.31528-80} Количество на модель: 8
Винт 3-6-Кд {ОСТ1.31528-80}
8
26

Номер детали на чертеже:

26

Табличка

Заводской номер: 103К.15.10.009 Количество на модель: 2
103К.15.10.009
2
27

Номер детали на чертеже:

27

Шплинт 3,2х32.029 {ГОСТ 397-79}

Заводской номер: Шплинт 3,2х32.029 {ГОСТ 397-79} Количество на модель: 4
Шплинт 3,2х32.029 {ГОСТ 397-79}
4
28

Номер детали на чертеже:

28

Масленка 1.3.Ц6.хр. {ГОСТ 19853-74}

Заводской номер: Масленка 1.3.Ц6.хр. {ГОСТ 19853-74} Количество на модель: 2
Масленка 1.3.Ц6.хр. {ГОСТ 19853-74}
2
29

Номер детали на чертеже:

29

Шайба 14Т 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 14Т 65Г 029 {ГОСТ 6402-70} Количество на модель: 2
Шайба 14Т 65Г 029 {ГОСТ 6402-70}
2
30

Номер детали на чертеже:

30

Болт 14-40-Кд {ОСТ1.31120-80}

Заводской номер: Болт 14-40-Кд {ОСТ1.31120-80} Количество на модель: 2
Болт 14-40-Кд {ОСТ1.31120-80}
2
