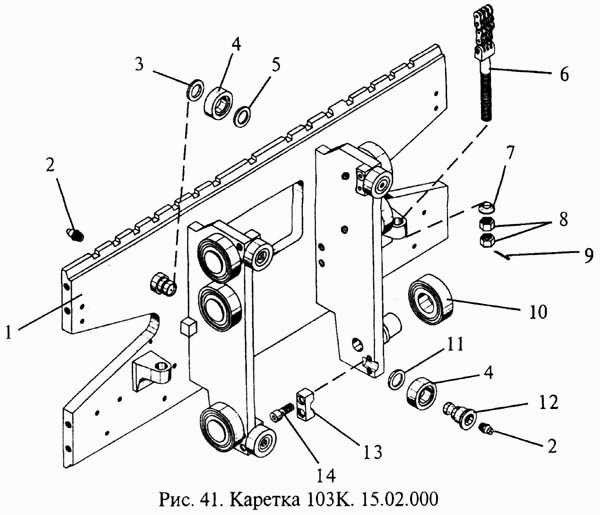

Каретка 103К.15.02.000 ЭП-103КО

Цепь 103К.15.00.020-02 ЭП-103КО Цилиндр 103К.15.11.000-02 ЭП-103КО

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Каретка

Заводской номер: 103К.15.02.010 Количество на модель: 1
103К.15.02.010
1
2

Номер детали на чертеже:

2

Масленка 1.1.Ц6.хр. {ГОСТ 19853-74}

Заводской номер: Масленка 1.1.Ц6.хр. {ГОСТ 19853-74} Количество на модель: 6
Масленка 1.1.Ц6.хр. {ГОСТ 19853-74}
6
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 103.26.02.007 Количество на модель: 2
103.26.02.007
2
4

Номер детали на чертеже:

4

Подшипник 824904 С17 {ТУ 37.006.111-81}

Заводской номер: Подшипник 824904 С17 {ТУ 37.006.111-81} Количество на модель: 6
Подшипник 824904 С17 {ТУ 37.006.111-81}
6
5

Номер детали на чертеже:

5

Втулка

Заводской номер: 103.26.02.003 Количество на модель: 2
103.26.02.003
2
6

Номер детали на чертеже:

6

Цепь

Заводской номер: 103К.15.00.020-02 Количество на модель: 2
103К.15.00.020-02
2
7

Номер детали на чертеже:

7

Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68}

Заводской номер: Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68} Количество на модель: 2
Шайба 7019-0395 Хим.Фос.прм {ГОСТ 13438-68}
2
8

Номер детали на чертеже:

8

Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70}

Заводской номер: Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70} Количество на модель: 4
Гайка М16х1,5.6Н.5.06 {ГОСТ 15521-70}
4
9

Номер детали на чертеже:

9

Шплинт 3,2х32.029 {ГОСТ 397-79}

Заводской номер: Шплинт 3,2х32.029 {ГОСТ 397-79} Количество на модель: 2
Шплинт 3,2х32.029 {ГОСТ 397-79}
2
10

Номер детали на чертеже:

10

Подшипник 460807 АС17 {ТУ 37.006.111-81}

Заводской номер: Подшипник 460807 АС17 {ТУ 37.006.111-81} Количество на модель: 6
Подшипник 460807 АС17 {ТУ 37.006.111-81}
6
11

Номер детали на чертеже:

11

Шайба

Заводской номер: 103.26.02.006 Количество на модель: 4
103.26.02.006
4
12

Номер детали на чертеже:

12

Ось

Заводской номер: 103.26.02.001 Количество на модель: 4
103.26.02.001
4
13

Номер детали на чертеже:

13

Крышка

Заводской номер: 103.26.02.004 Количество на модель: 4
103.26.02.004
4
14

Номер детали на чертеже:

14

Винт

Заводской номер: 103.26.02.005 Количество на модель: 8
103.26.02.005
8
