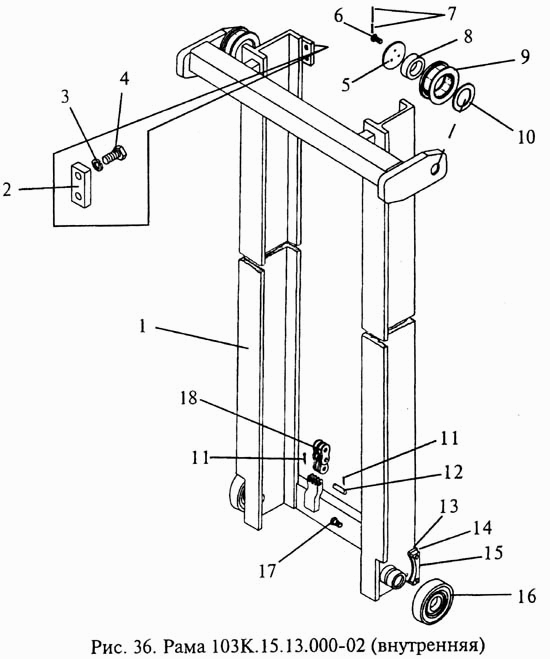

Рама 103К.15.13.000-02 (внутренняя) ЭП-103КО

Цилиндр 103К.15.11.000 ЭП-103КО Рама 103К.15.14.000 (наружная) ЭП-103КО

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Рама (внутренняя)

Заводской номер: 103К.15.13.000-02 Количество на модель: 1
103К.15.13.000-02
1
2

Номер детали на чертеже:

2

Упор

Заводской номер: 103К.15.00.038 Количество на модель: 2
103К.15.00.038
2
3

Номер детали на чертеже:

3

Шайба 12 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 12 65Г 06 {ГОСТ 6402-70} Количество на модель: 4
Шайба 12 65Г 06 {ГОСТ 6402-70}
4
4

Номер детали на чертеже:

4

Болт М12-8gх25.56.06 {ГОСТ 7796-70}

Заводской номер: Болт М12-8gх25.56.06 {ГОСТ 7796-70} Количество на модель: 4
Болт М12-8gх25.56.06 {ГОСТ 7796-70}
4
5

Номер детали на чертеже:

5

Крышка

Заводской номер: 103К.15.00.001-02 Количество на модель: 2
103К.15.00.001-02
2
6

Номер детали на чертеже:

6

Болт 3М8-8gх14.46.06 {ГОСТ 7796-70}

Заводской номер: Болт 3М8-8gх14.46.06 {ГОСТ 7796-70} Количество на модель: 6
Болт 3М8-8gх14.46.06 {ГОСТ 7796-70}
6
7

Номер детали на чертеже:

7

Стопор

Заводской номер: 103К.15.00.004 Количество на модель: 2
103К.15.00.004
2
8

Номер детали на чертеже:

8

Подшипник 4074907 {ГОСТ 4657-82}

Заводской номер: Подшипник 4074907 {ГОСТ 4657-82} Количество на модель: 2
Подшипник 4074907 {ГОСТ 4657-82}
2
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 103К.15.00.103 Количество на модель: 2
103К.15.00.103
2
9

Номер детали на чертеже:

9

Ролик

Заводской номер: 103К.15.00.003 Количество на модель: 2
103К.15.00.003
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 103К.05.00.011 Количество на модель: 2
103К.05.00.011
2
11

Номер детали на чертеже:

11

Шплинт 2х12.06 {ГОСТ 397-79}

Заводской номер: Шплинт 2х12.06 {ГОСТ 397-79} Количество на модель: 4
Шплинт 2х12.06 {ГОСТ 397-79}
4
12

Номер детали на чертеже:

12

Ось

Заводской номер: 1616.05.00.032 Количество на модель: 2
1616.05.00.032
2
13

Номер детали на чертеже:

13

Ограничитель

Заводской номер: 103К.15.10.114-04 Количество на модель:
103К.15.10.114-04
14

Номер детали на чертеже:

14

Ограничитель

Заводской номер: 103К.15.10.114-06 Количество на модель:
103К.15.10.114-06
15

Номер детали на чертеже:

15

Ограничитель

Заводской номер: 103К.15.10.114 Количество на модель: 2
103К.15.10.114
2
16

Номер детали на чертеже:

16

Подшипник 460807 АС17 {ТУ 37.006.111-81}

Заводской номер: Подшипник 460807 АС17 {ТУ 37.006.111-81} Количество на модель: 2
Подшипник 460807 АС17 {ТУ 37.006.111-81}
2
17

Номер детали на чертеже:

17

Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80}

Заводской номер: Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80} Количество на модель: 4
Винт ВМ8-8gх16.46.06 {ГОСТ 17475-80}
4
18

Номер детали на чертеже:

18

Цепь

Заводской номер: 103К.15.00.010 Количество на модель: 2
103К.15.00.010
2
