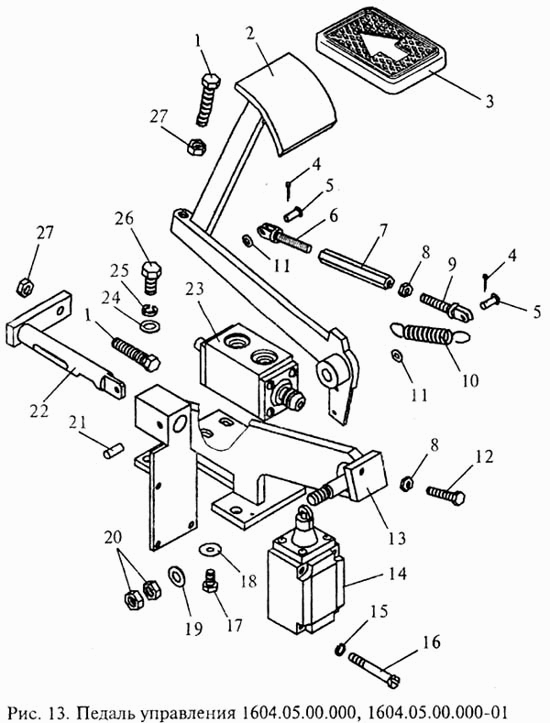

Педаль управления ДП-1604

Агрегат силовой ДП-1604 Система впуска ДП-1604

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Винт

Заводской номер: 1604.05.00.001 Количество на модель: 2
1604.05.00.001
2
2

Номер детали на чертеже:

2

Педаль

Заводской номер: 1604.05.02.000 Количество на модель: 1
1604.05.02.000
1
2

Номер детали на чертеже:

2

Педаль

Заводской номер: 1604.05.02.000-01 Количество на модель: 1
1604.05.02.000-01
1
3

Номер детали на чертеже:

3

Накладка

Заводской номер: 1602.05.00.003 Количество на модель: 1
1602.05.00.003
1
4

Номер детали на чертеже:

4

Шплинт 1,6х10.019 {ГОСТ 397-79}

Заводской номер: Шплинт 1,6х10.019 {ГОСТ 397-79} Количество на модель: 2
Шплинт 1,6х10.019 {ГОСТ 397-79}
2
5

Номер детали на чертеже:

5

Валик 2-5-14-Хтв.6 {ОСТ 1.11189-73}

Заводской номер: Валик 2-5-14-Хтв.6 {ОСТ 1.11189-73} Количество на модель: 2
Валик 2-5-14-Хтв.6 {ОСТ 1.11189-73}
2
6

Номер детали на чертеже:

6

Тяга

Заводской номер: 1602.05.00.001-01 Количество на модель: 1
1602.05.00.001-01
1
7

Номер детали на чертеже:

7

Стяжка

Заводской номер: 1602.05.00.002 Количество на модель: 1
1602.05.00.002
1
8

Номер детали на чертеже:

8

Гайка 6-Кд {ОСТ 1.33025-80}

Заводской номер: Гайка 6-Кд {ОСТ 1.33025-80} Количество на модель: 2
Гайка 6-Кд {ОСТ 1.33025-80}
2
9

Номер детали на чертеже:

9

Тяга

Заводской номер: 1602.05.00.001 Количество на модель: 1
1602.05.00.001
1
10

Номер детали на чертеже:

10

Пружина

Заводской номер: 2054.05.00.014 Количество на модель: 1
2054.05.00.014
1
11

Номер детали на чертеже:

11

Шайба 0,5-6-10-Кд {ОСТ 1.34505-80}

Заводской номер: Шайба 0,5-6-10-Кд {ОСТ 1.34505-80} Количество на модель: 2
Шайба 0,5-6-10-Кд {ОСТ 1.34505-80}
2
12

Номер детали на чертеже:

12

Винт 6-30-Кд {ОСТ 1.31501-80}

Заводской номер: Винт 6-30-Кд {ОСТ 1.31501-80} Количество на модель: 1
Винт 6-30-Кд {ОСТ 1.31501-80}
1
13

Номер детали на чертеже:

13

Кронштейн

Заводской номер: 1604.05.01.000 Количество на модель: 1
1604.05.01.000
1
14

Номер детали на чертеже:

14

Выключатель ВП15Е21Б221-54УХЛ3.8 {БЕ3.602.063ТУ}

Заводской номер: Выключатель ВП15Е21Б221-54УХЛ3.8 {БЕ3.602.063ТУ} Количество на модель: 1
Выключатель ВП15Е21Б221-54УХЛ3.8 {БЕ3.602.063ТУ}
1
15

Номер детали на чертеже:

15

Шайба 5 65Г 06 {ГОСТ 6402-70}

Заводской номер: Шайба 5 65Г 06 {ГОСТ 6402-70} Количество на модель: 3
Шайба 5 65Г 06 {ГОСТ 6402-70}
3
16

Номер детали на чертеже:

16

Винт ВМ5-6ех50.46.019 {ГОСТ 1491-80}

Заводской номер: Винт ВМ5-6ех50.46.019 {ГОСТ 1491-80} Количество на модель: 3
Винт ВМ5-6ех50.46.019 {ГОСТ 1491-80}
3
17

Номер детали на чертеже:

17

Винт 6-14-Ц {ОСТ 1.31501-80}

Заводской номер: Винт 6-14-Ц {ОСТ 1.31501-80} Количество на модель: 4
Винт 6-14-Ц {ОСТ 1.31501-80}
4
18

Номер детали на чертеже:

18

Шайба 6х1,5.04.029 {ГОСТ 6958-78}

Заводской номер: Шайба 6х1,5.04.029 {ГОСТ 6958-78} Количество на модель: 12
Шайба 6х1,5.04.029 {ГОСТ 6958-78}
12
19

Номер детали на чертеже:

19

Шайба 3-10-18-Ц {ОСТ 1.34507-80}

Заводской номер: Шайба 3-10-18-Ц {ОСТ 1.34507-80} Количество на модель: 1
Шайба 3-10-18-Ц {ОСТ 1.34507-80}
1
20

Номер детали на чертеже:

20

Гайка 10-Кд {ОСТ 1.33026-80}

Заводской номер: Гайка 10-Кд {ОСТ 1.33026-80} Количество на модель: 2
Гайка 10-Кд {ОСТ 1.33026-80}
2
21

Номер детали на чертеже:

21

Штифт 1-6-16-Кд {ОСТ 1.35000-78}

Заводской номер: Штифт 1-6-16-Кд {ОСТ 1.35000-78} Количество на модель: 1
Штифт 1-6-16-Кд {ОСТ 1.35000-78}
1
22

Номер детали на чертеже:

22

Толкатель

Заводской номер: 1602.05.03.000 Количество на модель: 1
1602.05.03.000
1
23

Номер детали на чертеже:

23

Клапан управления

Заводской номер: 1600.04.02.000 Количество на модель: 1
1600.04.02.000
1
24

Номер детали на чертеже:

24

Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}

Заводской номер: Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78} Количество на модель: 4
Шайба С.8х1,5.01.08кп.06 {ГОСТ 11371-78}
4
25

Номер детали на чертеже:

25

Шайба 8 65Г 029 {ГОСТ 6402-70}

Заводской номер: Шайба 8 65Г 029 {ГОСТ 6402-70} Количество на модель: 4
Шайба 8 65Г 029 {ГОСТ 6402-70}
4
26

Номер детали на чертеже:

26

Болт 8-18-Кд {ОСТ 1.31240-86}

Заводской номер: Болт 8-18-Кд {ОСТ 1.31240-86} Количество на модель: 4
Болт 8-18-Кд {ОСТ 1.31240-86}
4
27

Номер детали на чертеже:

27

Гайка 8-Кд {ОСТ 1.33025-80}

Заводской номер: Гайка 8-Кд {ОСТ 1.33025-80} Количество на модель: 2
Гайка 8-Кд {ОСТ 1.33025-80}
2
