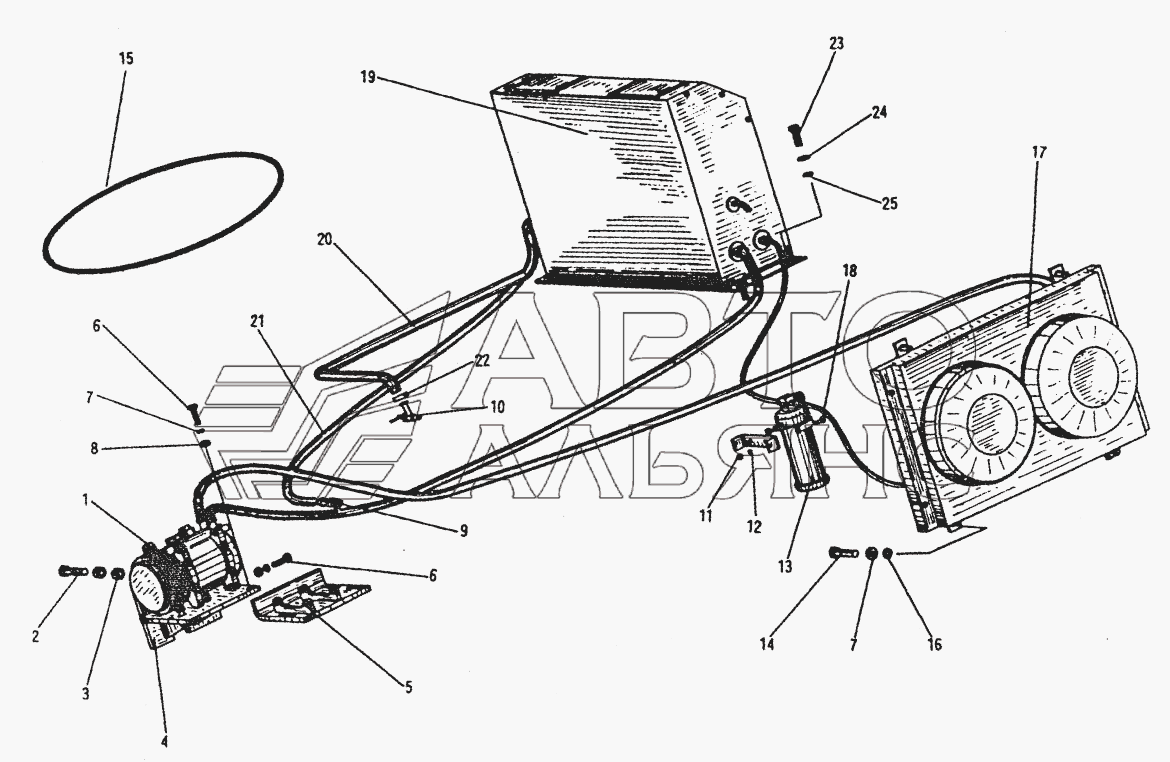

Кондиционер воздуха ZL50G. Каталог 2008г.

Кожух двигателя ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кондиционер воздуха

Заводской номер: Кондиционер Количество на модель: 1
Кондиционер
1
2

Номер детали на чертеже:

2

Болт

Заводской номер: GB5783-86 Количество на модель: 1
GB5783-86
1
3

Номер детали на чертеже:

3

Гайка

Заводской номер: GB6170-86 Количество на модель: 2
GB6170-86
2
4

Номер детали на чертеже:

4

Нижний кронштейн

Заводской номер: Z5G.14.1.1 Количество на модель: 1
Z5G.14.1.1
1
5

Номер детали на чертеже:

5

Верхний кронштейн

Заводской номер: Z5G.14.1.2 Количество на модель: 1
Z5G.14.1.2
1
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: GB93-87 Количество на модель: 11
GB93-87
11
9

Номер детали на чертеже:

9

Соединительный элемент

Заводской номер: 2140A.15.3-5 Количество на модель: 1
2140A.15.3-5
1
10

Номер детали на чертеже:

10

Переключатель Z3/8

Заводской номер: ZL50.26.5 Количество на модель: 1
ZL50.26.5
1
13

Номер детали на чертеже:

13

Жидкостный бак

Заводской номер: Бак Количество на модель: 1
Бак
1
15

Номер детали на чертеже:

15

А Ремень 17-510

Заводской номер: А Ремень 17-510 Количество на модель: 1
А Ремень 17-510
1
16

Номер детали на чертеже:

16

Блок

Заводской номер: Z4G.11-3 Количество на модель: 4
Z4G.11-3
4
17

Номер детали на чертеже:

17

Конденсатор

Заводской номер: Конденсатор Количество на модель: 1
Конденсатор
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: GB5781-86 Количество на модель: 2
GB5781-86
2
19

Номер детали на чертеже:

19

Испаритель

Заводской номер: Испаритель Количество на модель: 1
Испаритель
1
20

Номер детали на чертеже:

20

Труба

Заводской номер: Z5G.14-1 Количество на модель: 1
Z5G.14-1
1
21

Номер детали на чертеже:

21

Труба

Заводской номер: Z5G.14-2 Количество на модель: 1
Z5G.14-2
1
22

Номер детали на чертеже:

22

Хомут

Заводской номер: JB3616.1-84 Количество на модель: 4
JB3616.1-84
4
25

Номер детали на чертеже:

25

Шайба

Заводской номер: GB97.1-85 Количество на модель: 4
GB97.1-85
4
