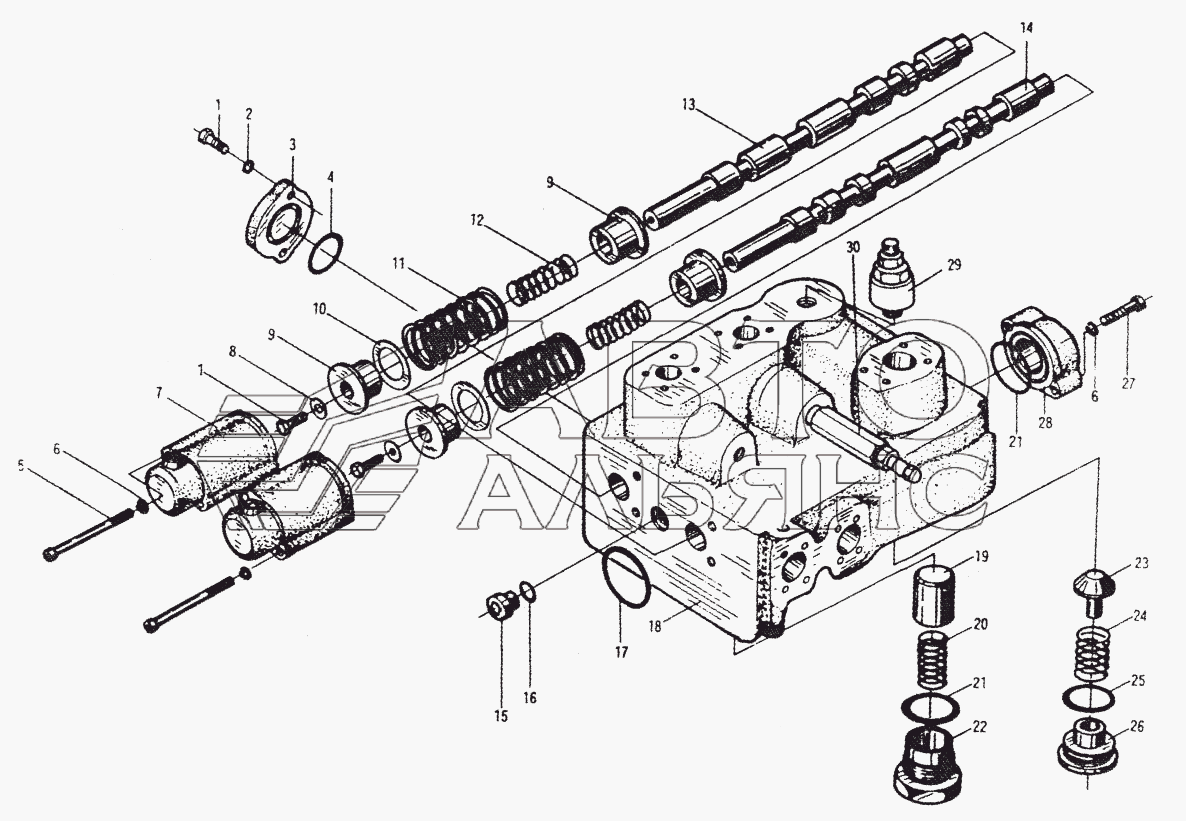

Многоходовой клапан ZL50G. Каталог 2008г.

Управляющий клапан ZL50G Клапан увеличения подачи ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт М14х1,5х55

Заводской номер: GB30-76 Количество на модель: 4
GB30-76
4
2

Номер детали на чертеже:

2

Шайба 12

Заводской номер: GB93-87 Количество на модель: 2
GB93-87
2
3

Номер детали на чертеже:

3

Крышка

Заводской номер: D32-11 Количество на модель: 1
D32-11
1
4

Номер детали на чертеже:

4

Кольцо

Заводской номер: GB1235-76 Количество на модель: 1
GB1235-76
1
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB70-85 Количество на модель: 4
GB70-85
4
6

Номер детали на чертеже:

6

Шайба

Заводской номер: GB93-76 Количество на модель: 8
GB93-76
8
7

Номер детали на чертеже:

7

Передняя крышка

Заводской номер: D32-5 Количество на модель: 2
D32-5
2
8

Номер детали на чертеже:

8

Шайба

Заводской номер: GB97.1-85 Количество на модель: 2
GB97.1-85
2
9

Номер детали на чертеже:

9

Стопорная пружина

Заводской номер: D32-6 Количество на модель: 4
D32-6
4
10

Номер детали на чертеже:

10

Вкладыш

Заводской номер: D32-9 Количество на модель: 2
D32-9
2
11

Номер детали на чертеже:

11

Пружина

Заводской номер: D32-8 Количество на модель: 2
D32-8
2
12

Номер детали на чертеже:

12

Пружина

Заводской номер: D32-7 Количество на модель: 2
D32-7
2
13

Номер детали на чертеже:

13

Рычаг управления наклоном

Заводской номер: D32-12 Количество на модель: 1
D32-12
1
14

Номер детали на чертеже:

14

Рычаг управления подъемом

Заводской номер: D32-2 Количество на модель: 1
D32-2
1
15

Номер детали на чертеже:

15

Заглушка

Заводской номер: D32-3 Количество на модель: 1
D32-3
1
18

Номер детали на чертеже:

18

Корпус

Заводской номер: D32-4 Количество на модель: 1
D32-4
1
19

Номер детали на чертеже:

19

Впускной клапан

Заводской номер: D32-15 Количество на модель: 1
D32-15
1
20

Номер детали на чертеже:

20

Пружина

Заводской номер: D32-14 Количество на модель: 1
D32-14
1
22

Номер детали на чертеже:

22

Крышка впускного клапана

Заводской номер: D32-13 Количество на модель: 1
D32-13
1
23

Номер детали на чертеже:

23

Контрольный клапан

Заводской номер: D32-17 Количество на модель: 3
D32-17
3
24

Номер детали на чертеже:

24

Пружина

Заводской номер: D32-16 Количество на модель: 3
D32-16
3
26

Номер детали на чертеже:

26

Крышка клапана

Заводской номер: D32-19 Количество на модель: 3
D32-19
3
28

Номер детали на чертеже:

28

Крышка

Заводской номер: D32-1 Количество на модель: 2
D32-1
2
29

Номер детали на чертеже:

29

Предохранительный клапан

Заводской номер: D32.2a Количество на модель: 1
D32.2a
1
29

Номер детали на чертеже:

29

Предохранительный клапан

Заводской номер: D32.1 Количество на модель: 1
D32.1
1
