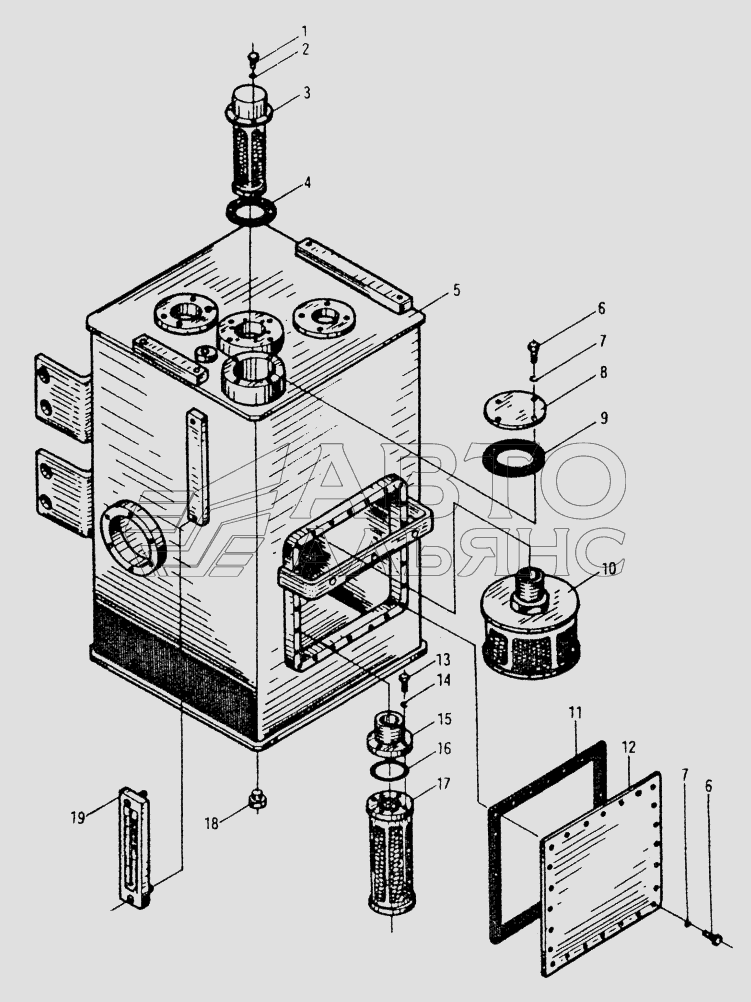

Гидравлический бак ZL50G. Каталог 2008г.

Гидравлическая система управления ZL50G Узел гидравлической рулевой системы ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Болт

Заводской номер: Болт Количество на модель: 6
Болт
6
2

Номер детали на чертеже:

2

Шайба

Заводской номер: Шайба Количество на модель: 6
Шайба
6
3

Номер детали на чертеже:

3

Воздушный фильтр

Заводской номер: PAF2-0.07-0.75-40F Количество на модель: 1
PAF2-0.07-0.75-40F
1
4

Номер детали на чертеже:

4

Прокладка

Заводской номер: Прокладка Количество на модель: 1
Прокладка
1
5

Номер детали на чертеже:

5

Бак

Заводской номер: Z5G.7.1.27.1 Количество на модель: 1
Z5G.7.1.27.1
1
6

Номер детали на чертеже:

6

Болт

Заводской номер: GB5783-86 Количество на модель: 34
GB5783-86
34
7

Номер детали на чертеже:

7

Шайба 12

Заводской номер: GB93-87 Количество на модель: 34
GB93-87
34
8

Номер детали на чертеже:

8

Крышка

Заводской номер: ZL50E.7.3-6 Количество на модель: 1
ZL50E.7.3-6
1
9

Номер детали на чертеже:

9

Шайба

Заводской номер: ZL50E.7.3-7 Количество на модель: 1
ZL50E.7.3-7
1
10

Номер детали на чертеже:

10

Фильтр

Заводской номер: ZL50E.7.3.4 Количество на модель: 1
ZL50E.7.3.4
1
11

Номер детали на чертеже:

11

Прокладка

Заводской номер: ZL50E.7.3-3A Количество на модель: 1
ZL50E.7.3-3A
1
12

Номер детали на чертеже:

12

Крышка

Заводской номер: ZL50E.7.3-2A Количество на модель: 1
ZL50E.7.3-2A
1
13

Номер детали на чертеже:

13

Винт М6х25

Заводской номер: GB65-85 Количество на модель: 4
GB65-85
4
15

Номер детали на чертеже:

15

Гайка

Заводской номер: GB6170-86 Количество на модель: 1
GB6170-86
1
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: GB3452.1-82 Количество на модель: 1
GB3452.1-82
1
17

Номер детали на чертеже:

17

Фильтр

Заводской номер: WU630x100F-J Количество на модель: 1
WU630x100F-J
1
18

Номер детали на чертеже:

18

Болт

Заводской номер: GB5781-86 Количество на модель: 1
GB5781-86
1
19

Номер детали на чертеже:

19

Датчик уровня масла

Заводской номер: YWZ-250 Количество на модель: 1
YWZ-250
1
