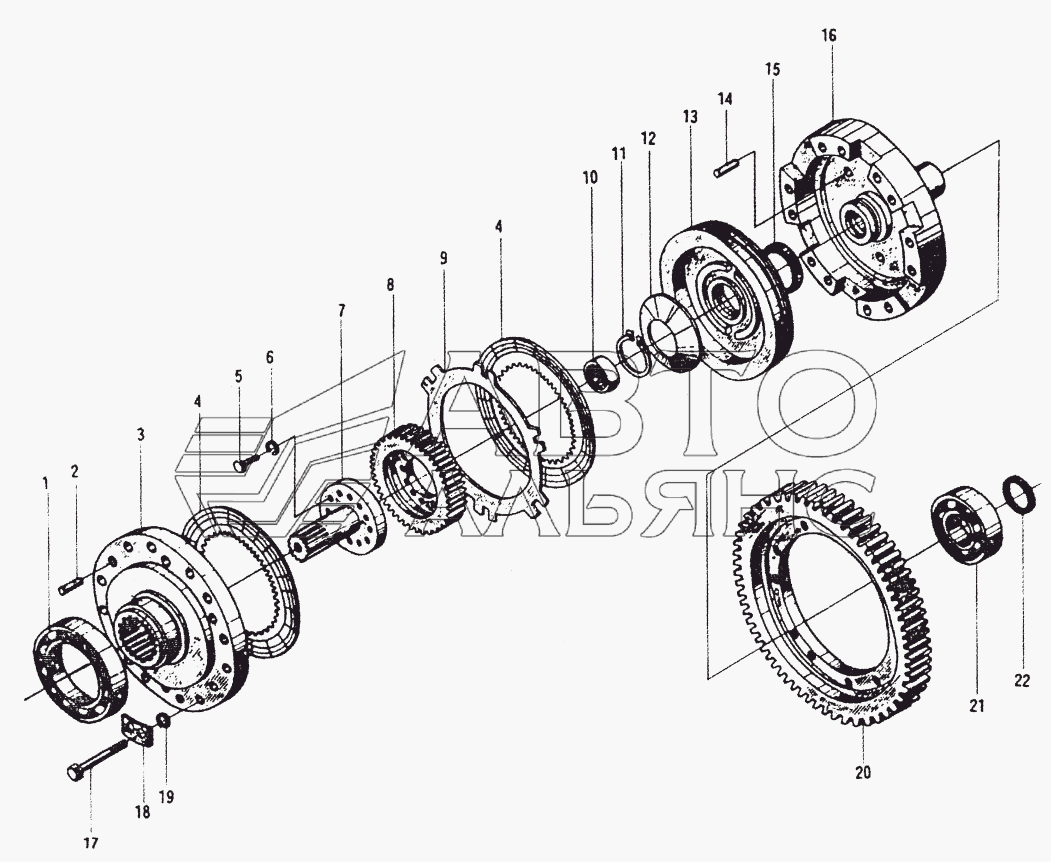

Трансмиссия (6) ZL50G. Каталог 2008г.

Трансмиссия (5) ZL50G Трансмиссия (7) ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
20
22

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Шарикоподшипник

Заводской номер: GB276-89 Количество на модель: 1
GB276-89
1
2

Номер детали на чертеже:

2

Шплинт якоря

Заводской номер: ZL40.6.10-2 Количество на модель: 6
ZL40.6.10-2
6
3

Номер детали на чертеже:

3

Маховик

Заводской номер: ZL40A.30.1-1 Количество на модель: 1
ZL40A.30.1-1
1
4

Номер детали на чертеже:

4

приводная пластина 2-й передачи

Заводской номер: ZL40A.30.1.1A Количество на модель: 2
ZL40A.30.1.1A
2
5

Номер детали на чертеже:

5

Болт

Заводской номер: GB5783-86 Количество на модель: 12
GB5783-86
12
6

Номер детали на чертеже:

6

Шайба 12

Заводской номер: GB93-87 Количество на модель: 12
GB93-87
12
7

Номер детали на чертеже:

7

Главный вал шестеренной передачи

Заводской номер: ZL40A.30.1-2A Количество на модель: 1
ZL40A.30.1-2A
1
8

Номер детали на чертеже:

8

Кольцевая шестерня 2-й передачи

Заводской номер: ZL40A.30.1-3A Количество на модель: 1
ZL40A.30.1-3A
1
9

Номер детали на чертеже:

9

Фрикционная пластина 2-й передачи

Заводской номер: ZL40A.30.1-10 Количество на модель: 1
ZL40A.30.1-10
1
11

Номер детали на чертеже:

11

Запирающее кольцо 65

Заводской номер: GB894.1-87 Количество на модель: 1
GB894.1-87
1
12

Номер детали на чертеже:

12

Пружина

Заводской номер: ZL40.6-39 Количество на модель: 1
ZL40.6-39
1
13

Номер детали на чертеже:

13

Главный поршень

Заводской номер: ZL40A.30.1-5 Количество на модель: 1
ZL40A.30.1-5
1
14

Номер детали на чертеже:

14

Штырь

Заводской номер: GB119-86 Количество на модель: 3
GB119-86
3
15

Номер детали на чертеже:

15

Уплотнительное кольцо

Заводской номер: ZL40A.30.1-8 Количество на модель: 1
ZL40A.30.1-8
1
16

Номер детали на чертеже:

16

Главный цилиндр

Заводской номер: ZL40A.30.1-7 Количество на модель: 1
ZL40A.30.1-7
1
17

Номер детали на чертеже:

17

Болт М12х1,25х100

Заводской номер: GB785-86 Количество на модель: 12
GB785-86
12
18

Номер детали на чертеже:

18

Гровер

Заводской номер: ZL40.6-88 Количество на модель: 6
ZL40.6-88
6
20

Номер детали на чертеже:

20

Средний вал наружной шестерни

Заводской номер: ZL40A.30.1-6 Количество на модель: 1
ZL40A.30.1-6
1
22

Номер детали на чертеже:

22

Уплотнительное кольцо

Заводской номер: ZL40A.30.1-9 Количество на модель: 1
ZL40A.30.1-9
1
