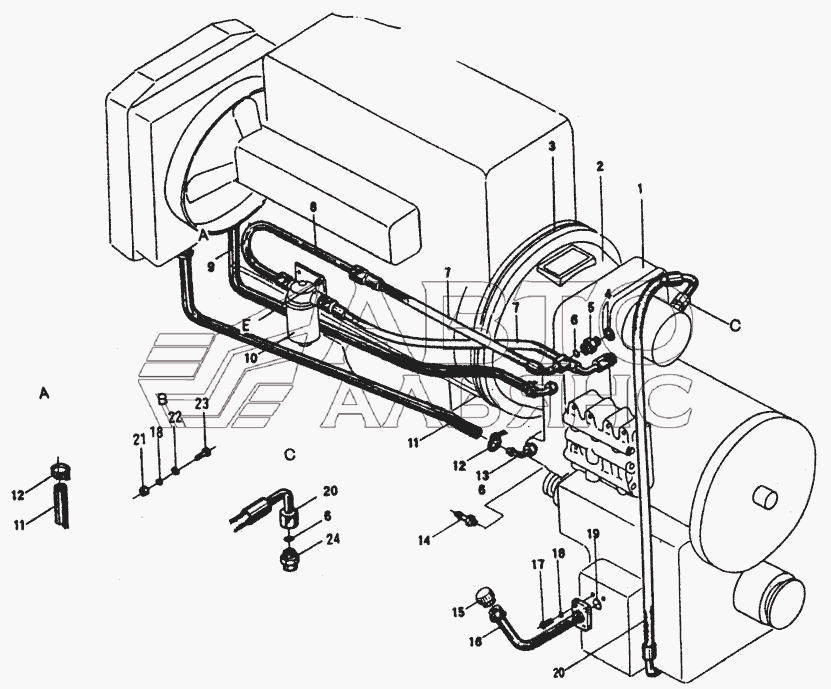

Трансмиссия ZL50G. Каталог 2008г.

Планетарный редуктор ZL50G Преобразователь крутящего момента ZL50G

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Трансмиссия

Заводской номер: Трансмиссия Количество на модель:
Трансмиссия
2

Номер детали на чертеже:

2

Преобразователь

Заводской номер: ZL50.3.4 Количество на модель: 1
ZL50.3.4
1
3

Номер детали на чертеже:

3

Подкладка

Заводской номер: ZL40.3-3 Количество на модель: 1
ZL40.3-3
1
4

Номер детали на чертеже:

4

Шайба

Заводской номер: JB982-77 Количество на модель: 2
JB982-77
2
5

Номер детали на чертеже:

5

Соединительный элемент

Заводской номер: Z5G.1.3-3 Количество на модель: 4
Z5G.1.3-3
4
6

Номер детали на чертеже:

6

Кольцо

Заводской номер: GB3452.1-82 Количество на модель: 10
GB3452.1-82
10
7

Номер детали на чертеже:

7

Труба 22II-900

Заводской номер: Z5G.1.3.2 Количество на модель: 2
Z5G.1.3.2
2
8

Номер детали на чертеже:

8

Труба

Заводской номер: Z5G.1.3.1 Количество на модель: 1
Z5G.1.3.1
1
9

Номер детали на чертеже:

9

Резиновый шланг

Заводской номер: Z5G.1.3-4 Количество на модель: 1
Z5G.1.3-4
1
10

Номер детали на чертеже:

10

Фильтр

Заводской номер: ZL40.3.2A Количество на модель: 1
ZL40.3.2A
1
11

Номер детали на чертеже:

11

Резиновый шланг

Заводской номер: Z5G.1.3-2 Количество на модель: 1
Z5G.1.3-2
1
12

Номер детали на чертеже:

12

Хомут

Заводской номер: JB3616.1-84 Количество на модель: 4
JB3616.1-84
4
13

Номер детали на чертеже:

13

Соединительный элемент

Заводской номер: ZL40.3.1.2 Количество на модель: 2
ZL40.3.1.2
2
14

Номер детали на чертеже:

14

Соединительный элемент

Заводской номер: ZL50E.2.1 Количество на модель: 1
ZL50E.2.1
1
15

Номер детали на чертеже:

15

Труба

Заводской номер: Z4G.1.2.4.2 Количество на модель: 1
Z4G.1.2.4.2
1
16

Номер детали на чертеже:

16

Труба

Заводской номер: Z4G.1.2.4.1 Количество на модель: 1
Z4G.1.2.4.1
1
17

Номер детали на чертеже:

17

Болт

Заводской номер: GB5783-86 Количество на модель: 4
GB5783-86
4
18

Номер детали на чертеже:

18

Шайба 12

Заводской номер: GB93-87 Количество на модель: 6
GB93-87
6
20

Номер детали на чертеже:

20

Резиновый шланг

Заводской номер: Z5G.1.3.4 Количество на модель: 1
Z5G.1.3.4
1
21

Номер детали на чертеже:

21

Гайка

Заводской номер: GB6170-86 Количество на модель: 2
GB6170-86
2
22

Номер детали на чертеже:

22

Шайба

Заводской номер: GB97.1-85 Количество на модель: 2
GB97.1-85
2
23

Номер детали на чертеже:

23

Болт

Заводской номер: GB5780-86 Количество на модель: 2
GB5780-86
2
24

Номер детали на чертеже:

24

Трансмиссия

Заводской номер: Z5G.1.3.5 Количество на модель: 2
Z5G.1.3.5
2
