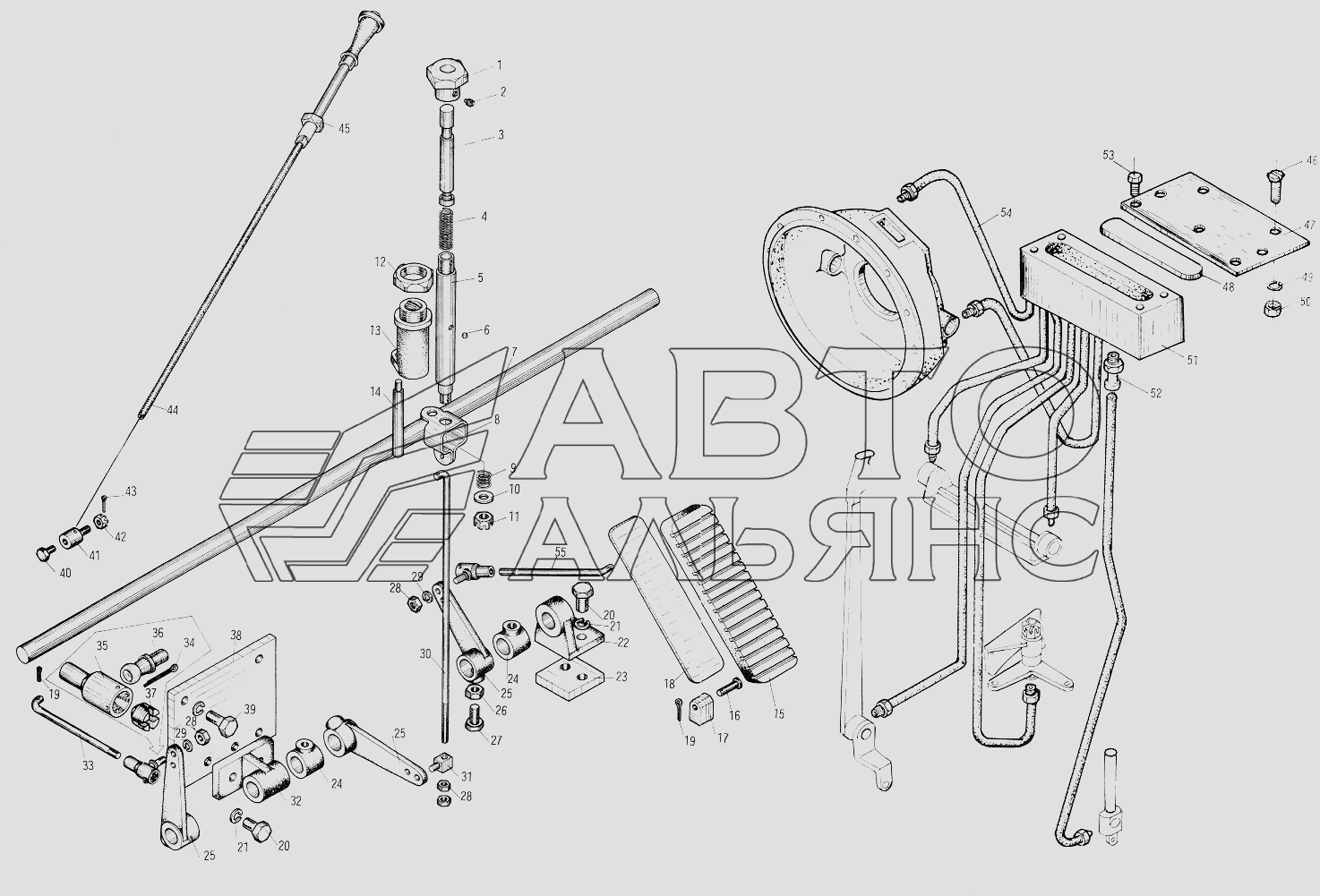

YL16 YL20 Diesel Engine Control and Lumped Lubrication YL16 (YL20). Каталог 2008г.

YL20 Clutch Assembly YL16 (YL20) YL16 Hydraulic Steering YL16 (YL20)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hand grip

Заводской номер: 3Y15-7-5-1-2 Количество на модель: 1
3Y15-7-5-1-2
1
2

Номер детали на чертеже:

2

Set screw

Заводской номер: 3Y15-7-5-1-3 Количество на модель: 1
3Y15-7-5-1-3
1
3

Номер детали на чертеже:

3

Pressure spring rod

Заводской номер: 3Y15-7-5-1-1 Количество на модель: 1
3Y15-7-5-1-1
1
4

Номер детали на чертеже:

4

Spring

Заводской номер: 3Y15-7-5-1-8 Количество на модель: 1
3Y15-7-5-1-8
1
5

Номер детали на чертеже:

5

Guide rod

Заводской номер: 3Y15-7-5-1-7 Количество на модель: 1
3Y15-7-5-1-7
1
6

Номер детали на чертеже:

6

Steel ball

Заводской номер: d.5/GB308 Количество на модель: 1
d.5/GB308
1
7

Номер детали на чертеже:

7

Swivel shaft

Заводской номер: YL16-8-5-5. Количество на модель: 1
YL16-8-5-5.
1
8

Номер детали на чертеже:

8

D-shaped joint

Заводской номер: 3Y15-7-5-1-9 Количество на модель: 1
3Y15-7-5-1-9
1
9

Номер детали на чертеже:

9

Spring

Заводской номер: 3Y15-7-5-1-10 Количество на модель: 1
3Y15-7-5-1-10
1
10

Номер детали на чертеже:

10

Flat washer

Заводской номер: 8/GB97-2 Количество на модель: 1
8/GB97-2
1
11

Номер детали на чертеже:

11

Hex. slotted nut

Заводской номер: M8/GB6178 Количество на модель: 1
M8/GB6178
1
12

Номер детали на чертеже:

12

Lock nut

Заводской номер: 3Y15-7-5-1-4 Количество на модель: 1
3Y15-7-5-1-4
1
13

Номер детали на чертеже:

13

Guide sleeve

Заводской номер: 3Y15-7-5-1-5 Количество на модель: 1
3Y15-7-5-1-5
1
14

Номер детали на чертеже:

14

Pin

Заводской номер: 3Y15-7-5-1-6 Количество на модель: 1
3Y15-7-5-1-6
1
15

Номер детали на чертеже:

15

Foot pedal

Заводской номер: 3Y15-7-5-2 Количество на модель: 1
3Y15-7-5-2
1
16

Номер детали на чертеже:

16

Pin

Заводской номер: A6x35/GB882-76 Количество на модель: 1
A6x35/GB882-76
1
17

Номер детали на чертеже:

17

Connecting holder

Заводской номер: 3Y15-7-5-4 Количество на модель: 1
3Y15-7-5-4
1
19

Номер детали на чертеже:

19

Cotter pin

Заводской номер: 2x20/GB91 Количество на модель: 4
2x20/GB91
4
20

Номер детали на чертеже:

20

Hex. bolt

Заводской номер: M10x20/GB5783 Количество на модель: 4
M10x20/GB5783
4
21

Номер детали на чертеже:

21

Spring washer

Заводской номер: 10/GB93 Количество на модель: 8
10/GB93
8
22

Номер детали на чертеже:

22

Bracket

Заводской номер: YL16-8-5-2 Количество на модель: 1
YL16-8-5-2
1
23

Номер детали на чертеже:

23

Bearing plate

Заводской номер: YL16-8-5-3 Количество на модель: 1
YL16-8-5-3
1
24

Номер детали на чертеже:

24

Stop sleeve

Заводской номер: 3Y15-7-5-16 Количество на модель: 2
3Y15-7-5-16
2
25

Номер детали на чертеже:

25

Swivel arm

Заводской номер: 3Y15-7-5-7 Количество на модель: 3
3Y15-7-5-7
3
26

Номер детали на чертеже:

26

Hex. nut

Заводской номер: M8/GB6170 Количество на модель: 5
M8/GB6170
5
27

Номер детали на чертеже:

27

Hex. bolt

Заводской номер: M8x25/GB5783 Количество на модель: 5
M8x25/GB5783
5
28

Номер детали на чертеже:

28

Hex. nut

Заводской номер: M6/GB6170 Количество на модель: 4
M6/GB6170
4
29

Номер детали на чертеже:

29

Spring washer

Заводской номер: 6/GB93 Количество на модель: 2
6/GB93
2
30

Номер детали на чертеже:

30

Pulling rod

Заводской номер: 3Y15-7-5-3 Количество на модель: 1
3Y15-7-5-3
1
31

Номер детали на чертеже:

31

Connecting block

Заводской номер: 3Y15-7-5-6 Количество на модель: 1
3Y15-7-5-6
1
32

Номер детали на чертеже:

32

Bracket

Заводской номер: YL16-8-5-7 Количество на модель: 1
YL16-8-5-7
1
33

Номер детали на чертеже:

33

Pulling rod

Заводской номер: YL16-8-5-4 Количество на модель: 1
YL16-8-5-4
1
35

Номер детали на чертеже:

35

Union

Заводской номер: 3Y15-7-5-12 Количество на модель: 2
3Y15-7-5-12
2
36

Номер детали на чертеже:

36

Ball joint

Заводской номер: 3Y15-7-5-14 Количество на модель: 2
3Y15-7-5-14
2
37

Номер детали на чертеже:

37

Plug

Заводской номер: 3Y15-7-5-13 Количество на модель: 2
3Y15-7-5-13
2
38

Номер детали на чертеже:

38

Support

Заводской номер: YL16-8-5-6 Количество на модель: 1
YL16-8-5-6
1
39

Номер детали на чертеже:

39

Hex. bolt

Заводской номер: M10x25/GB5783 Количество на модель: 4
M10x25/GB5783
4
40

Номер детали на чертеже:

40

Hex. bolt

Заводской номер: M6x16/GB5783 Количество на модель: 1
M6x16/GB5783
1
41

Номер детали на чертеже:

41

Pin

Заводской номер: 3Y15-5-1-1 Количество на модель: 1
3Y15-5-1-1
1
42

Номер детали на чертеже:

42

Hex. slotted nut

Заводской номер: M6/GB6178 Количество на модель: 1
M6/GB6178
1
44

Номер детали на чертеже:

44

Choke control wire 48

Заводской номер: Choke control wire Количество на модель: 1
Choke control wire
1
45

Номер детали на чертеже:

45

Hex. nut

Заводской номер: M12x1.25/GB6173 Количество на модель: 1
M12x1.25/GB6173
1
46

Номер детали на чертеже:

46

Counter sunk screw

Заводской номер: M8x35/GB68 Количество на модель: 2
M8x35/GB68
2
47

Номер детали на чертеже:

47

Fiat steel

Заводской номер: YL16-00-2-1 Количество на модель: 1
YL16-00-2-1
1
48

Номер детали на чертеже:

48

Felt seal

Заводской номер: YL16-00-2-2 Количество на модель: 1
YL16-00-2-2
1
49

Номер детали на чертеже:

49

Spring washer

Заводской номер: 8/GB93 Количество на модель: 2
8/GB93
2
51

Номер детали на чертеже:

51

Oil strainer

Заводской номер: YLIG-00-2-3 Количество на модель: 1
YLIG-00-2-3
1
52

Номер детали на чертеже:

52

Sealing sleeve

Заводской номер: 2Y10-8-7-4 Количество на модель: 14
2Y10-8-7-4
14
53

Номер детали на чертеже:

53

Hex. bolt

Заводской номер: M8x16/GB5783 Количество на модель: 4
M8x16/GB5783
4
54

Номер детали на чертеже:

54

Oil inputting pipe

Заводской номер: YL16-00-2-4 Количество на модель: 1
YL16-00-2-4
1
55

Номер детали на чертеже:

55

Pulling rod

Заводской номер: YL20-8-3-1 Количество на модель: 1
YL20-8-3-1
1
