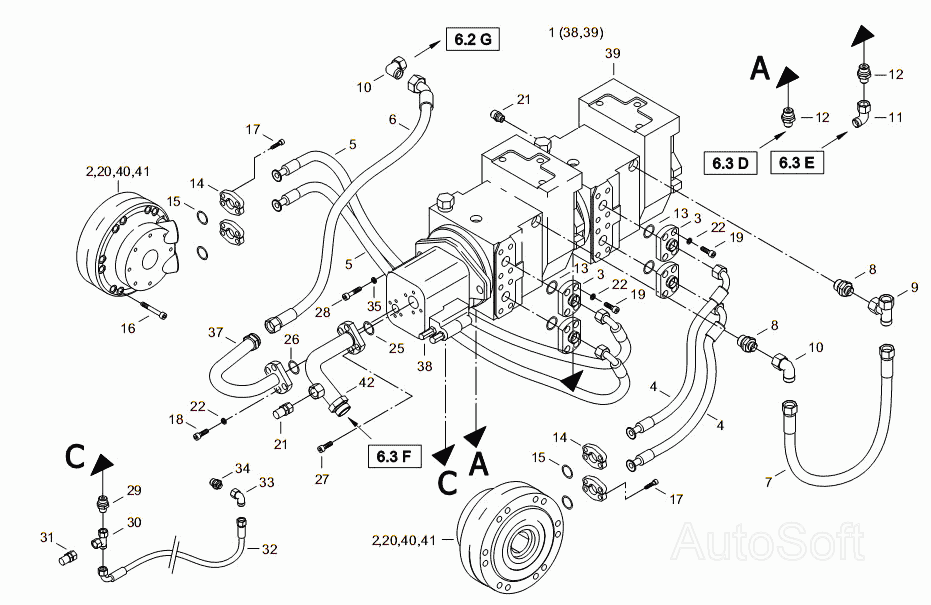

Гидравлическая система LOCUST L-903. Каталог 2007г.

Щиток приборов LOCUST L-903 Гидравлическая система LOCUST L-903

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

НАСОСЫ

Заводской номер: 11061001 Количество на модель: 1
11061001
1
2

Номер детали на чертеже:

2

ГИДРОБАЗА

Заводской номер: 08061002 Количество на модель: 2
08061002
2
3

Номер детали на чертеже:

3

ФЛАНЕЦ

Заводской номер: 11061003 Количество на модель: 4
11061003
4
4

Номер детали на чертеже:

4

ШЛАНГ

Заводской номер: 11061004 Количество на модель: 2
11061004
2
5

Номер детали на чертеже:

5

ШЛАНГ

Заводской номер: 11061005 Количество на модель: 2
11061005
2
6

Номер детали на чертеже:

6

ШЛАНГ

Заводской номер: 11061006 Количество на модель: 1
11061006
1
7

Номер детали на чертеже:

7

ШЛАНГ

Заводской номер: 11061007 Количество на модель: 1
11061007
1
8

Номер детали на чертеже:

8

ШТУЦЕР

Заводской номер: 09153021 Количество на модель: 2
09153021
2
9

Номер детали на чертеже:

9

Т-ШТУЦЕР

Заводской номер: 11061009 Количество на модель: 1
11061009
1
10

Номер детали на чертеже:

10

L-ШТУЦЕР

Заводской номер: 11061010 Количество на модель: 2
11061010
2
11

Номер детали на чертеже:

11

L-ШТУЦЕР

Заводской номер: 08062052 Количество на модель: 1
08062052
1
12

Номер детали на чертеже:

12

ШТУЦЕР

Заводской номер: 11061012 Количество на модель: 2
11061012
2
13

Номер детали на чертеже:

13

О-КОЛЬЦО

Заводской номер: 01063010 Количество на модель: 4
01063010
4
14

Номер детали на чертеже:

14

ФЛАНЕЦ

Заводской номер: 11061014 Количество на модель: 8
11061014
8
15

Номер детали на чертеже:

15

О-КОЛЬЦО

Заводской номер: 09061024 Количество на модель: 4
09061024
4
16

Номер детали на чертеже:

16

БОЛТ

Заводской номер: 07061026 Количество на модель: 20
07061026
20
17

Номер детали на чертеже:

17

БОЛТ

Заводской номер: 07061029 Количество на модель: 16
07061029
16
18

Номер детали на чертеже:

18

БОЛТ

Заводской номер: 01071025 Количество на модель: 4
01071025
4
19

Номер детали на чертеже:

19

БОЛТ

Заводской номер: 09173016 Количество на модель: 16
09173016
16
20

Номер детали на чертеже:

20

КОЛЬЦО ГИДРОБАЗЫ

Заводской номер: 07061009 Количество на модель: 2
07061009
2
21

Номер детали на чертеже:

21

ШТУЦЕР

Заводской номер: 11061021 Количество на модель: 5
11061021
5
22

Номер детали на чертеже:

22

ПРОКЛАДКА

Заводской номер: 00020029 Количество на модель: 20
00020029
20
25

Номер детали на чертеже:

25

УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Заводской номер: 08061037 Количество на модель: 1
08061037
1
26

Номер детали на чертеже:

26

О-КОЛЬЦО

Заводской номер: 07061024 Количество на модель: 1
07061024
1
27

Номер детали на чертеже:

27

БОЛТ

Заводской номер: 00262037 Количество на модель: 4
00262037
4
28

Номер детали на чертеже:

28

БОЛТ

Заводской номер: 00272015 Количество на модель: 2
00272015
2
29

Номер детали на чертеже:

29

ШТУЦЕР

Заводской номер: 08061041 Количество на модель: 1
08061041
1
30

Номер детали на чертеже:

30

Т-ШТУЦЕР

Заводской номер: 09081032 Количество на модель: 1
09081032
1
31

Номер детали на чертеже:

31

ШТУЦЕР

Заводской номер: 07081089 Количество на модель: 1
07081089
1
32

Номер детали на чертеже:

32

ШЛАНГ

Заводской номер: 08061042 Количество на модель: 1
08061042
1
33

Номер детали на чертеже:

33

L-ШТУЦЕР

Заводской номер: 11061033 Количество на модель: 1
11061033
1
34

Номер детали на чертеже:

34

ШТУЦЕР

Заводской номер: 07081043 Количество на модель: 1
07081043
1
35

Номер детали на чертеже:

35

ШАЙБА

Заводской номер: 08120012 Количество на модель: 2
08120012
2
37

Номер детали на чертеже:

37

ТРУБОПРОВОД

Заводской номер: 12061037 Количество на модель: 1
12061037
1
38

Номер детали на чертеже:

38

НАСОСЫ

Заводской номер: 08061032 Количество на модель: 1
08061032
1
39

Номер детали на чертеже:

39

НАСОСЫ

Заводской номер: 08061001 Количество на модель: 1
08061001
1
40

Номер детали на чертеже:

40

КОЛЬЦО

Заводской номер: 07061032 Количество на модель: 2
07061032
2
41

Номер детали на чертеже:

41

НАБОР УПЛОТНЕНИЙ

Заводской номер: 07061033 Количество на модель: 1
07061033
1
42

Номер детали на чертеже:

42

ТРУБОПРОВОД

Заводской номер: 11061047 Количество на модель: 1
11061047
1
