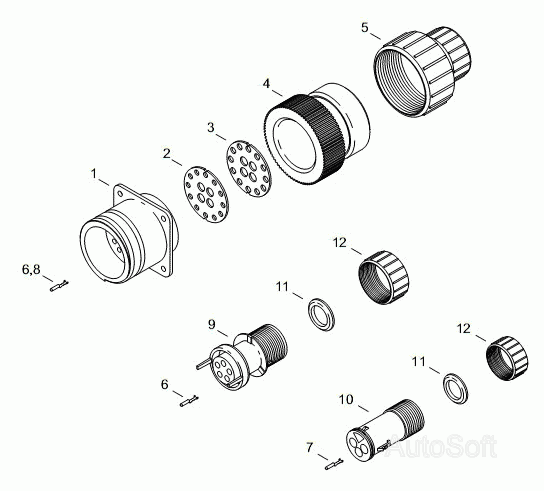

Штепсельная муфта рамы, пучок 2 LOCUST L-903. Каталог 2007г.

Штепсельная муфта рамы, пучок 1 LOCUST L-903 Щиток приборов LOCUST L-903

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

МУФТА

Заводской номер: 09102003 Количество на модель: 1
09102003
1
2

Номер детали на чертеже:

2

УПЛОТНЕНИЕ

Заводской номер: 07104002 Количество на модель: 1
07104002
1
3

Номер детали на чертеже:

3

ПРИЖИМНАЯ ДОСКА

Заводской номер: 07104003 Количество на модель: 1
07104003
1
4

Номер детали на чертеже:

4

АДАПТЕР

Заводской номер: 07104005 Количество на модель: 1
07104005
1
5

Номер детали на чертеже:

5

ПЕРЕХОДНИК

Заводской номер: 07104006 Количество на модель: 1
07104006
1
6

Номер детали на чертеже:

6

ПАТРОН

Заводской номер: 09102004 Количество на модель: 13
09102004
13
7

Номер детали на чертеже:

7

ПАТРОН

Заводской номер: 07106007 Количество на модель: 4
07106007
4
8

Номер детали на чертеже:

8

ПАТРОН

Заводской номер: 07107008 Количество на модель: 1
07107008
1
9

Номер детали на чертеже:

9

ПАТРОННАЯ РОЗЕТКА

Заводской номер: 07104009 Количество на модель: 1
07104009
1
10

Номер детали на чертеже:

10

ПАТРОННАЯ РОЗЕТКА

Заводской номер: 07106008 Количество на модель: 1
07106008
1
11

Номер детали на чертеже:

11

УПЛОТНЕНИЕ

Заводской номер: 07106009 Количество на модель: 2
07106009
2
12

Номер детали на чертеже:

12

ГАЙКА

Заводской номер: 07106010 Количество на модель: 2
07106010
2
