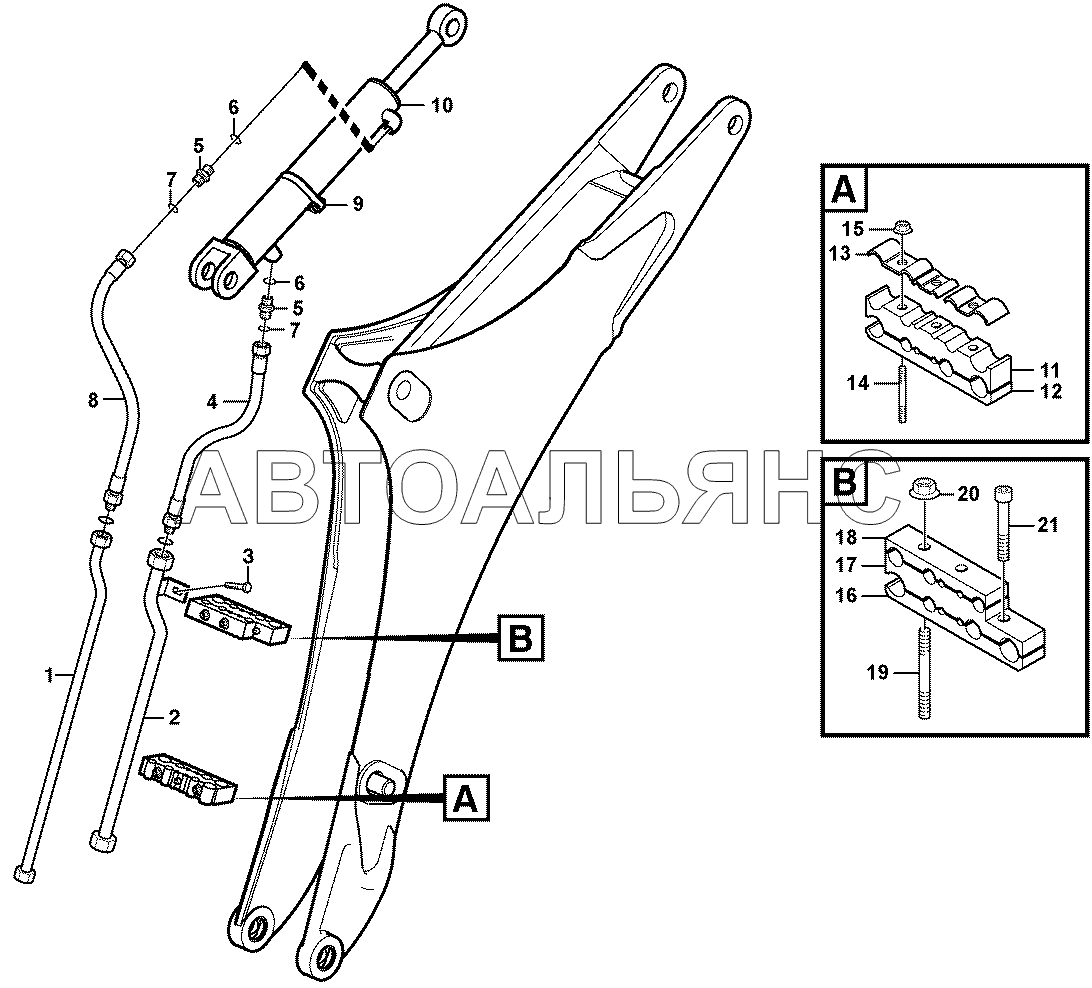

Hydraulic system dipper arm BL71 Plus

Hydraulic system, boom BL71 Plus 11880104, 11891041, 11891524 Hydraulic system, bucket BL71 Plus

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
17
18
19
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe

Заводской номер: VOE 11891058 Количество на модель: 1
VOE 11891058
1
2

Номер детали на чертеже:

2

Pipe

Заводской номер: VOE 11891062 Количество на модель: 1
VOE 11891062
1
3

Номер детали на чертеже:

3

Flange screw

Заводской номер: VOE 13945444 Количество на модель: 1
VOE 13945444
1
4

Номер детали на чертеже:

4

Hose assembly

Заводской номер: VOE 11882200 Количество на модель: 1
VOE 11882200
1
5

Номер детали на чертеже:

5

Nipple

Заводской номер: VOE 13933862 Количество на модель: 2
VOE 13933862
2
6

Номер детали на чертеже:

6

O-ring

Заводской номер: VOE 990740 Количество на модель: 2
VOE 990740
2
7

Номер детали на чертеже:

7

O-ring

Заводской номер: VOE 932042 Количество на модель: 2
VOE 932042
2
8

Номер детали на чертеже:

8

Hose assembly

Заводской номер: VOE 11888543 Количество на модель: 1
VOE 11888543
1
8

Номер детали на чертеже:

8

Hose assembly

Заводской номер: VOE 11882201 Количество на модель: 1
VOE 11882201
1
9

Номер детали на чертеже:

9

Clamp

Заводской номер: VOE 11881101 Количество на модель: 1
VOE 11881101
1
10

Номер детали на чертеже:

10

Dipper Arm Cylinder

Заводской номер: Dipper Arm Cylinder Количество на модель: 1
Dipper Arm Cylinder
1
11

Номер детали на чертеже:

11

Clamp

Заводской номер: VOE 11881346 Количество на модель: 1
VOE 11881346
1
12

Номер детали на чертеже:

12

Band

Заводской номер: VOE 11886105 Количество на модель: 1
VOE 11886105
1
13

Номер детали на чертеже:

13

Clamp

Заводской номер: VOE 11887870 Количество на модель: 1
VOE 11887870
1
14

Номер детали на чертеже:

14

Stud

Заводской номер: VOE 953059 Количество на модель: 2
VOE 953059
2
15

Номер детали на чертеже:

15

Hexagon Nut

Заводской номер: VOE 961991 Количество на модель: 2
VOE 961991
2
17

Номер детали на чертеже:

17

Clamp

Заводской номер: VOE 11881348 Количество на модель: 1
VOE 11881348
1
18

Номер детали на чертеже:

18

Clamp

Заводской номер: VOE 11881349 Количество на модель: 1
VOE 11881349
1
19

Номер детали на чертеже:

19

Stud

Заводской номер: VOE 11885982 Количество на модель: 2
VOE 11885982
2
21

Номер детали на чертеже:

21

Allen Hd Screw

Заводской номер: VOE 13949927 Количество на модель: 1
VOE 13949927
1
